Carrier AL24 Compressor IP 알람 원인과 점검 방법
Carrier AL24 핵심 정리
| 구분 | 내용 |
|---|---|
| 공식 의미 | Compressor Internal Protector(IP) Open |
| 최신 표기 | AL024 Compressor IP Open |
| 주요 점검 | 압축기 IP, 권선저항, Contactor, Current Sensor |
| 함께 확인 | 3상 입력전압, 압축기 과열, 냉동회로 운전조건 |
| 압축기 바로 교환? | 아니요. 원인 확인 후 판단합니다. |
핵심: Carrier AL24 또는 최신 표기 AL024는 압축기 Internal Protector와 관련된 보호 알람입니다. AL24가 발생했다고 압축기 소손을 바로 확정하면 안 되며, 전원·Contactor·Current Sensor·권선저항과 실제 압축기 과열 여부를 순서대로 확인해야 합니다.
Carrier AL24, 결론부터 말하면 압축기 보호 알람이다
Carrier AL24는 Compressor Internal Protector(IP)가 Open된 상태를 의미합니다. 최신 Carrier PrimeLINE에서는 AL024로 표시될 수 있습니다. 그러나 이 알람 하나만으로 압축기 자체가 소손됐다고 판단해서는 안 됩니다.
Carrier 공식 Service Manual에서는 압축기 권선상태 확인을 기본 점검으로 안내하며, PrimeLINE·EliteLINE Scroll Compressor 관련 Carrier TechLINE에서는 Compressor Contactor와 Current Sensor도 AL24 진단항목으로 확인하도록 안내합니다.
따라서 AL24 진단의 핵심은 알람을 지우는 것이 아니라,
“IP가 실제 과열로 Open됐는지, 아니면 압축기 전원·전류 감지계통에 문제가 있는지 구분하는 것”입니다.
Carrier PrimeLINE 공식 서비스 매뉴얼에서는 AL24의 원인을 Compressor Internal Protector(IP) Open으로 규정하고 있습니다. 압축기를 정지시키고 전원을 차단한 뒤 컴프레셔 권선 상태를 점검하도록 안내합니다.
하지만 현장에서 AL24가 발생했다고 해서 바로
“컴프레셔가 소손됐다.”
라고 판단해서는 안 됩니다.
Carrier AL24는 압축기 내부온도가 지나치게 높아져 보호장치가 실제로 작동한 경우에도 발생할 수 있지만, 모델에 따라 Compressor Contactor, Current Sensor 또는 전원계통 이상 때문에 컨트롤러가 압축기 전류를 정상적으로 감지하지 못한 상황에서도 관련 점검이 필요합니다.
Carrier는 PrimeLINE과 EliteLINE 스크롤 압축기의 AL24 진단 시 Compressor Contactor와 Current Sensor도 함께 확인하도록 별도의 TechLINE 자료에서 안내하고 있습니다.
따라서 AL24의 핵심은,
알람 리셋보다 “왜 압축기 보호장치가 작동했거나 전류가 사라졌는지”를 찾는 것입니다.
AL24의 IP는 무엇을 의미할까?
Carrier 공식 정의와 실제 현장 진단은 구분해야 한다
Carrier 공식 정의
Carrier가 정의하는 AL24의 직접적인 의미는 Compressor Internal Protector Open입니다. 따라서 공식적인 1차 진단은 압축기 IP와 권선상태를 확인하는 것입니다.
Carrier AL24는 압축기가 식으면서 일시적으로 사라질 수 있지만, 현장에서는 단기간 내 재발해 결국 Compressor 교체가 필요한 경우가 많습니다. 반복 AL24는 내품 온도유지에도 직접 영향을 줄 수 있으므로 단순 Reset 후 운전을 계속하는 것은 피해야 합니다.
AL24에서 압축기 교환이 필요한 경우는?
Carrier 공식 매뉴얼에서는 AL24 또는 AL024가 Compressor Internal Protector(IP) Open 상태라고 정의하며, 알람이 계속 Active 상태이거나 반복적으로 발생하면 압축기를 가능한 시점에 교체하도록 안내합니다.
실제 현장에서는 AL24가 발생한 장비를 점검했을 때 압축기 내부 과열이나 권선 손상으로 결국 Compressor 교체가 필요한 경우를 많이 경험했습니다.
특히 AL24는 처음 발생한 뒤 압축기가 식으면서 Internal Protector가 일시적으로 복귀해 알람이 Inactive되거나 삭제되는 경우가 있습니다. 그러나 단기간 안에 다시 AL24가 발생하는 경우도 많았으며, 이런 반복 패턴에서는 단순한 일회성 보호동작보다 압축기 내부 열화나 손상을 우선적으로 의심할 필요가 있습니다.
Carrier 공식 TechLINE 역시 Compressor IP가 모터 과열 시 전원을 차단하며, 알람 조건을 주기적으로 다시 확인해 전류가 감지되면 알람이 Inactive될 수 있다고 설명합니다. 즉, AL24가 사라졌다고 압축기 상태가 정상으로 회복됐다는 의미는 아닙니다.
현장에서 보는 압축기 교환 판단
| 점검 결과 | 현장 판단 |
|---|---|
| AL24 1회 발생 후 장시간 정상 | 전원·운전조건 확인 후 지속 모니터링 |
| 냉각 후 AL24가 사라짐 | 정상 판정 금지, 재발 여부 확인 |
| 수 시간~단기간 내 AL24 재발 | Compressor 내부 과열·열화 가능성 높게 판단 |
| 충분히 냉각해도 권선 Open | Compressor 내부 이상 가능성 매우 높음 |
| 정상 전원에서도 반복 AL24 | Compressor 교환 적극 검토 |
| 과전류·이상소음·고온 동반 | 압축기 손상 가능성 높음 |
| Contactor·Current Sensor 이상 확인 | Compressor 교환 전 해당 계통 우선 수리 |
현장에서는 반복되는 AL24라면 Compressor 교체 가능성을 상당히 높게 보고 접근하는 편이 현실적입니다. Carrier 역시 AL24가 지속되거나 반복될 경우 Compressor 교체를 권고합니다.
AL24가 중요한 이유: Unit 냉각이 중단될 수 있다
AL24는 단순 표시용 알람처럼 가볍게 볼 수 없습니다.
PrimeLINE·EliteLINE Scroll Compressor에서 Internal Protector가 동작하면 Compressor Motor 전원이 차단됩니다. Carrier TechLINE에 따르면 AL24 발생 시 장비는 설정된 Failure Action에 따라 Evaporator Fan만 운전하거나 모든 Machinery가 정지할 수 있으며, Frozen Mode에서는 Machinery Off 상태로 전환됩니다.
즉, Compressor가 정지하면 정상적인 냉동사이클이 유지되지 않기 때문에 컨테이너 내부온도를 계속 제어할 수 없습니다.
특히 냉동·냉장 화물이 적재된 상태에서 AL24가 반복되거나 장시간 지속되면,
- Supply / Return Air 온도 상승
- Frozen Cargo 온도 상승
- 냉장화물 품질저하
- 장시간 정지 시 내품 손상
으로 이어질 수 있습니다.
따라서 AL24가 한 번 사라졌다는 이유만으로 장비를 정상으로 판단하지 말고, 화물이 적재된 Unit이라면 재발 여부와 실제 냉각능력을 반드시 확인해야 합니다.
PrimeLINE과 ThinLINE의 AL24 작동방식은 조금 다르다
AL24라는 알람번호는 같더라도 압축기 종류와 장비에 따라 감지방식에 차이가 있습니다.

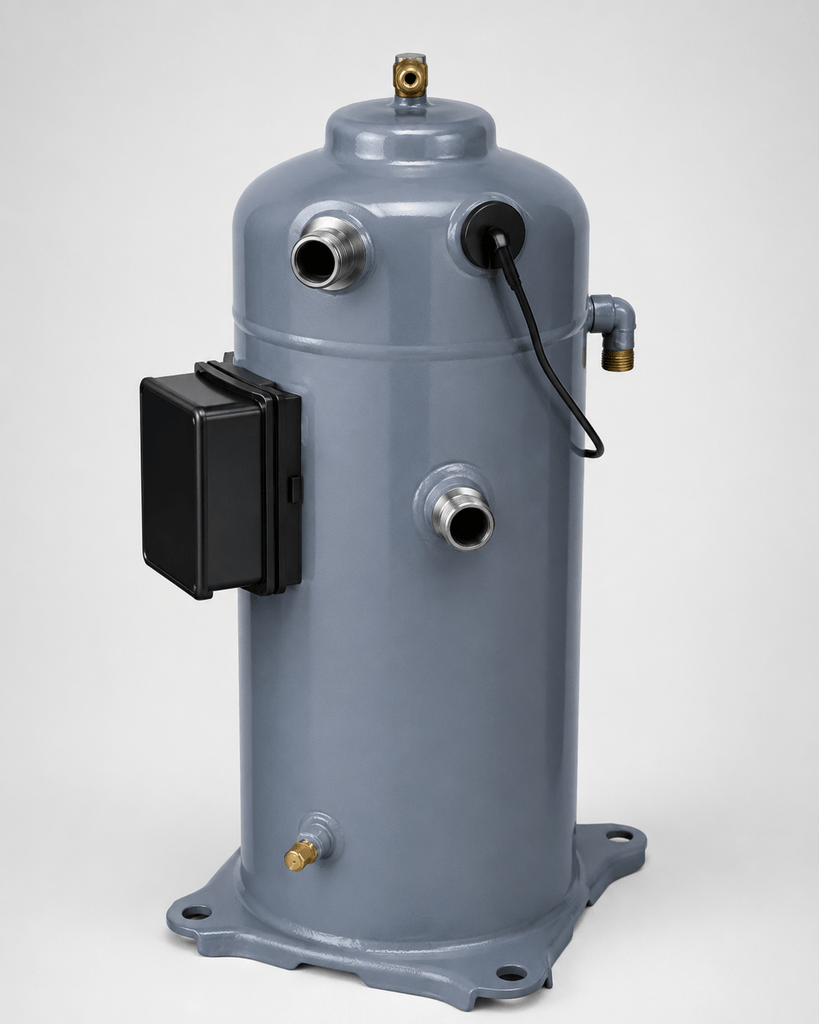

Carrier PrimeLINE
PrimeLINE은 스크롤 압축기를 사용합니다.
Carrier TechLINE 자료에 따르면 PrimeLINE과 EliteLINE의 스크롤 압축기에는 3상 Internal Protector가 모터 권선 내부에 설치되어 있습니다.
압축기가 과열되면 보호장치가 전원 연결을 차단해 모터를 정지시킵니다.
컨택터가 투입된 상태인데도 압축기에서 정상적인 전류가 확인되지 않으면 컨트롤러가 AL24 조건을 인식할 수 있습니다.
Carrier ThinLINE
ThinLINE의 왕복동 압축기도 AL24 Compressor IP를 사용하지만 회로 구성은 PrimeLINE의 스크롤 압축기와 차이가 있습니다.
Carrier 공식 ThinLINE 매뉴얼 역시 AL24를 Compressor Internal Protector Open으로 정의하며 압축기 권선저항을 확인하도록 안내합니다.
따라서 Carrier AL24라고 해서 모든 모델을 같은 배선도와 같은 측정 위치로 점검해서는 안 됩니다.
먼저 장비 Model Number와 압축기 형식을 확인해야 합니다.
관련 구조는 왕복동 압축기 구조와 작동원리 글에서 확인할 수 있습니다.
Carrier AL24 주요 발생 원인
AL24의 직접적인 의미는 IP Open이지만 실제 IP를 동작하게 만든 원인은 여러 가지일 수 있습니다.
| 점검 항목 | 가능성 | 확인할 내용 |
|---|---|---|
| 압축기 실제 과열 | 높음 | Shell 온도, 운전조건, 반복 Trip |
| Compressor IP | 높음 | 권선 간 Open 여부 |
| Compressor Contactor | 확인 필수 | 접점 손상·결상 |
| Current Sensor | 모델별 확인 | 실제 전류와 표시값 비교 |
| 입력전압 | 확인 필수 | 저전압·전압 불평형 |
| 응축압력 상승 | 간접 원인 | 응축기 오염·풍량 |
| 냉매계통 이상 | 간접 원인 | 운전압력·토출온도 |
| 압축기 기계적 문제 | 가능 | 비정상 전류·소음 |
1. 압축기 자체 과열
가장 먼저 생각해야 하는 원인입니다.
압축기 모터 내부온도가 지나치게 상승하면 Internal Protector가 작동합니다.
압축기 모터의 열은 전기적인 손실뿐 아니라 실제 냉동운전 조건에도 영향을 받습니다.
2023년 스크롤 압축기의 모터 온도분포 연구에서도 운전조건과 냉매에 의한 냉각상태가 모터 권선온도에 영향을 미치는 것으로 확인됐습니다.
따라서 AL24 발생 시 단순히 전기만 보는 것이 아니라 압축기의 흡입·토출조건도 같이 확인해야 합니다.
2. 3상 전압 불평형
냉동컨테이너는 일반적으로 380/460V 3상 전원을 사용합니다.
세 상의 전압이 균일하지 않으면 모터 내부 전류와 발열이 불균형해질 수 있습니다.
2023년 3상 유도전동기를 대상으로 한 연구에서도 전압 불평형이 모터 손실과 열분포에 영향을 주는 것으로 확인됐습니다.
따라서 AL24에서는 다음 전압을 모두 측정하는 것이 좋습니다.
- L1-L2
- L2-L3
- L3-L1
단순히 “440V 들어온다”만 확인하지 말고 각 상간 전압을 비교해야 합니다.
3. Compressor Contactor 접점 문제
PrimeLINE에서는 특히 중요합니다.
컨택터가 ON됐다고 해도 내부 접점 하나가 손상되거나 제대로 붙지 않으면 3상이 정상적으로 압축기에 공급되지 않을 수 있습니다.
이 경우 압축기 문제처럼 보이지만 실제 원인은 Contactor일 수 있습니다.
Carrier도 AL24 점검 시 Compressor Contactor가 정상인지 반드시 확인하도록 안내합니다.
따라서 컨택터 외관만 보지 말고 투입 전·후 전압을 실제로 측정하는 것이 좋습니다.
4. Current Sensor 문제
Carrier 컨트롤러는 전류 정보를 이용해 실제 부품이 동작하고 있는지 판단합니다.
PrimeLINE 스크롤 압축기 AL24 관련 Carrier TechLINE에서는 Current Sensor 이상도 AL24 진단 과정에서 확인하도록 명시합니다.
따라서 실제 Clamp Meter에서는 압축기 전류가 흐르는데 Controller에서 정상 전류를 감지하지 못한다면 Current Sensor와 배선도 확인해야 합니다.
AL24 발생 시 실제 현장 점검 순서
부품을 무작정 교환하기보다 다음 순서로 접근하는 것이 효율적입니다.
1단계. 알람 상태와 발생 시점을 확인한다
먼저 AL24가 현재 Active인지 과거에 발생했다가 Inactive된 알람인지 확인합니다.
그리고 언제 발생했는지 봅니다.
- 기동하자마자 발생
- 몇 분 운전 후 발생
- Pull-down 중 발생
- 외기온도가 높은 상황에서 발생
- 반복적으로 동일시간 후 발생
특히 몇 분 또는 수십 분 정상 운전 후 AL24가 반복된다면 실제 열적 문제 가능성을 더 중요하게 볼 필요가 있습니다.
2단계. 압축기를 바로 다시 기동하지 않는다
압축기 Shell이 매우 뜨거운 상태라면 반복적으로 전원을 넣지 않는 것이 좋습니다.
Internal Protector가 실제로 열려 있는 상태에서 반복 기동해도 압축기는 정상적으로 운전하지 않습니다.
먼저 장비를 안전하게 정지하고 충분한 냉각시간을 확보합니다.
Carrier도 AL24 상태가 반복되면 압축기 상태를 지속적으로 모니터링하고 필요하면 압축기 교체를 검토하도록 안내합니다.
3단계. 입력전압을 확인한다
전원을 다시 투입하기 전에 전원계통을 확인합니다.
- L1-L2
- L2-L3
- L3-L1
세 값을 기록합니다.
전압 자체뿐 아니라 세 상 사이의 차이가 비정상적으로 큰지도 확인합니다.
4단계. Contactor와 Current Sensor를 확인한다
PrimeLINE에서는 Compressor Contactor가 정상적으로 투입되는지 확인합니다.
컨택터 전단과 후단의 전압을 비교하고 접점 소손이나 한 상의 전원 누락이 없는지 봅니다.
Clamp Meter를 사용한다면 세 상 전류도 각각 확인합니다.
실제 전류는 흐르는데 Controller가 전류를 감지하지 못한다면 Current Sensor 계통을 추가 확인해야 합니다.
5단계. 압축기 권선저항을 확인한다
이 과정은 반드시 전원을 차단하고 안전을 확보한 뒤 실시합니다.
Carrier PrimeLINE 공식 매뉴얼은 AL24 점검 시 압축기 권선저항을 Contactor 측에서 확인하도록 안내합니다.
3상 압축기라면 각 상 사이의 저항을 비교합니다.
측정값 중 특정 구간이 완전히 Open 상태라면 IP가 아직 열린 상태이거나 압축기 내부 전기적 문제가 있을 수 있습니다.
Carrier TechLINE 역시 전원을 Lock Out/Tag Out한 뒤 압축기 각 상을 Ohm 측정하고 Open Circuit이 확인될 경우 실제 IP Open 여부를 판단하도록 설명합니다.
IP가 식어서 복귀하면 그냥 사용해도 될까?
한 번 우연히 발생하고 이후 모든 운전값이 정상이라면 상태를 모니터링할 수 있습니다.
하지만 AL24가 반복적으로 발생한다면 단순 리셋으로 끝낼 문제는 아닙니다.
다음 원인을 찾아야 합니다.
- 압축기가 왜 과열되는가?
- 전류가 과도하게 높은가?
- 3상 전압은 균형적인가?
- Compressor Contactor 접점은 정상인가?
- 응축압력이 지나치게 높은가?
- 압축기 냉각조건은 정상인가?
- Current Sensor 값은 실제 전류와 일치하는가?
AL24가 반복되는데 원인확인 없이 계속 기동하면 결국 압축기 권선 절연 손상으로 이어질 가능성이 있습니다.
AL24에서 압축기 교환이 필요한 경우는?
| 점검 결과 | 우선 판단 |
|---|---|
| 냉각 후 IP 정상 복귀, 재발 없음 | 운전상태 모니터링 |
| 정상 전원인데 AL24 반복 | 압축기 및 IP 정밀점검 |
| Contactor 접점 불량 확인 | Contactor 수리·교체 우선 |
| Clamp Meter 전류 정상, Controller 전류 이상 | Current Sensor 계통 확인 |
| 충분히 냉각 후에도 권선 Open | 압축기 내부 이상 가능성 높음 |
| 이상소음·과전류·반복 Trip 동반 | 압축기 기계·전기 이상 점검 |
| 고압·토출온도 이상 동반 | 냉동회로 원인도 함께 점검 |
AL24 한 번만으로 압축기 교체를 결정하기보다 정상 전원과 충분한 냉각조건에서도 동일한 알람이 반복되는지 확인하는 것이 중요합니다.
압축기 과열과 냉동회로도 같이 봐야 한다
AL24는 전기적인 알람처럼 보이지만 냉동회로와 완전히 분리해서 볼 수 없습니다.
예를 들어 응축기 열교환이 크게 떨어져 압축비와 부하가 증가하거나 정상적인 냉매흐름에서 벗어나면 압축기 운전조건도 나빠질 수 있습니다.
따라서 AL24가 반복될 경우에는 다음 값도 같이 기록합니다.
- 흡입압력
- 토출압력
- 흡입온도
- 토출온도
- Compressor Current
- Ambient Temperature
- Condenser 상태
- 냉매량 및 시스템 운전상태
Economizer와 Vapor Injection이 적용된 시스템이라면 해당 회로의 정상작동 여부도 함께 확인하는 것이 좋습니다.
전자팽창밸브 냉매공급 문제가 의심된다면 **냉동컨테이너 EEV 전자팽창밸브 원리와 고장진단**도 함께 참고할 수 있습니다.
Carrier AL24 현장 점검 체크리스트
- 장비 Model Number 확인
- PrimeLINE·ThinLINE 등 압축기 형식 확인
- AL24 Active / Inactive 상태 확인
- 압축기 Shell 과열 여부 확인
- L1-L2 전압 측정
- L2-L3 전압 측정
- L3-L1 전압 측정
- 3상 전류 비교
- Compressor Contactor 접점 확인
- Current Sensor 확인
- 압축기 권선저항 비교
- 흡입·토출압력 확인
- 토출온도 확인
- 응축기 풍량·오염 확인
- 알람 재발 여부 확인
권장 측정 방법: 수리 후에는 기동 직후 한 번만 확인하지 말고 정상 냉각운전에 들어간 뒤에도 최소 2~3회 전류·압력·온도를 기록해 추세를 비교하는 것이 좋습니다.
정확한 허용범위와 측정 위치는 해당 장비의 Carrier 서비스 매뉴얼을 우선합니다.
AL24 점검 시 주의사항
Carrier 냉동컨테이너는 3상 고전압을 사용하므로 AL24 확인 과정에서 안전이 가장 중요합니다.
특히 권선저항 측정 전에는 반드시 전원을 차단해야 합니다.
- 전원 Lock Out/Tag Out 실시
- 무전압 확인 후 저항 측정
- 운전 중 전기단자 접촉 금지
- 압축기 고온부 화상 주의
- IP를 임의로 Bypass하지 않기
- 보호장치 우회 상태로 압축기 운전 금지
- 반복 Trip 장비를 강제로 계속 운전하지 않기
Internal Protector는 고장의 원인이 아니라 압축기를 보호하기 위해 작동한 결과일 수 있습니다.
따라서 보호장치를 우회하는 것이 아니라 작동 원인을 찾아야 합니다.
실제 현장 사례: AL24가 압축기 자체 문제만은 아니었던 경우
Carrier AL24는 공식적으로 Compressor Internal Protector(IP) Open 알람입니다. 하지만 현장에서는 압축기 자체의 열화뿐 아니라 전원계통이나 냉매회로의 이상이 압축기 과열을 유발해 AL24로 이어지는 경우도 있습니다.
실제로 정비하면서 다음과 같은 사례를 경험했습니다.
사례 1. Contactor 접점 불량으로 단상운전이 발생한 경우
AL24가 발생한 장비에서 처음에는 Compressor 자체 문제를 의심했습니다.
외관상 Compressor Contactor가 심하게 타거나 녹은 흔적은 보이지 않았습니다. 하지만 점검 과정에서 Contactor 주변에 비정상적인 열감이 있었고, 미세한 탄 냄새가 확인됐습니다.
추가로 전압과 접점 상태를 확인한 결과 Contactor 접촉불량으로 인해 Compressor가 정상적인 3상 조건이 아닌 단상운전에 가까운 비정상 상태로 운전되고 있었던 것을 확인했습니다.
이런 상태에서는 모터 권선에 전류 불균형과 발열이 발생할 수 있으며, 결국 Internal Protector가 Open되면서 AL24가 발생할 수 있습니다.
Carrier PrimeLINE 공식 Troubleshooting에서도 Compressor가 기동하지 않거나 정지하는 원인으로 Low Line Voltage와 Single Phasing을 점검하도록 안내합니다. 또한 AL24 관련 Carrier TechLINE은 Compressor Contactor와 Current Sensor를 함께 확인하도록 설명합니다.
현장 포인트:
Contactor는 겉으로 새까맣게 타야만 불량인 것이 아닙니다. 외관 손상이 크지 않아도 열감, 탄 냄새, 접점 전압강하, 상별 전류 차이가 있으면 접촉불량을 의심할 필요가 있습니다.
사례 2. Economizer Line Block으로 새 Compressor까지 재소손된 경우
더 주의해야 할 사례도 있었습니다.
AL24가 발생한 장비에서 Compressor 내부 Coil이 소손된 것이 확인돼 Compressor를 교체했습니다.
하지만 최초 Compressor가 왜 과열됐는지 충분히 확인하지 못한 상태에서 교체작업이 진행됐고, Economizer Line Block 문제가 남아 있었습니다.
새 Compressor를 장착한 뒤에도 Economizer 계통의 냉매 흐름이 정상적으로 복구되지 않았고, 결국 새로 교체한 Compressor 역시 빠르게 과열돼 다시 손상됐습니다.
Carrier PrimeLINE Service Manual에서도 Economizer Expansion Valve, Economizer Coil 또는 Economizer Solenoid Valve의 고장이나 막힘을 High Discharge Temperature의 원인으로 제시하고 있습니다. 따라서 Compressor 소손이 확인됐더라도 Economizer 계통을 포함해 압축기를 과열시킨 원인을 함께 점검해야 합니다.
즉,
Economizer Line Block
↓
중간압 냉매 흐름 및 냉각효과 저하
↓
Compressor Discharge Temperature 상승
↓
Motor 내부 과열
↓
Internal Protector 작동 또는 Coil 손상
↓
AL24 발생
과 같은 흐름이 가능할 수 있습니다.
Carrier 서비스 절차에서도 Compressor 교체 시 Economizer Line을 Compressor에서 분리하도록 되어 있으며, 새 Compressor를 장착하기 전에 기존 냉매회로의 원인을 함께 확인하는 것이 중요합니다.
이 사례에서 가장 중요한 점
AL24에서 Compressor가 실제로 소손됐더라도 Compressor만 교환하고 작업을 끝내면 안 됩니다.
압축기를 고장 나게 만든 원인이 냉매회로나 전원계통에 남아 있다면 새 Compressor도 같은 문제를 반복할 수 있습니다.
특히 반복 AL24나 Coil 소손이 확인된 장비에서는 다음 항목을 반드시 함께 확인하는 것이 좋습니다.
- Compressor Contactor
- 3상 입력전압과 상별 전류
- Current Sensor
- Condenser Airflow
- Discharge Temperature
- EEV 동작
- Economizer Solenoid Valve
- Economizer Expansion Valve
- Economizer Line 및 Coil 막힘 여부
- Compressor Suction / Discharge Pressure
현장 경험상 AL24에서 가장 위험한 실수는 “Compressor가 탔으니 Compressor만 교환하면 끝”이라고 판단하는 것입니다. 새 Compressor를 보호하려면 기존 Compressor를 손상시킨 원인을 반드시 먼저 찾아야 합니다.
FAQ
Q1. Carrier AL24는 무슨 뜻인가요?
Carrier AL24는 Compressor Internal Protector(IP)가 Open된 상태를 의미합니다. 최신 세대에서는 AL024로 표시될 수 있으며, 압축기 권선과 관련 전원·전류 감지계통을 함께 확인해야 합니다.
Q2. AL24가 뜨면 압축기를 무조건 교환해야 하나요?
아니요. AL24만으로 압축기 불량을 확정할 수 없습니다. 전압, Contactor, Current Sensor, 권선저항 및 실제 과열상태를 확인한 뒤 교환 여부를 판단해야 합니다.
Q3. 압축기를 식히니까 AL24가 없어졌는데 정상인가요?
알람이 사라졌다고 원인이 해결된 것은 아닙니다. 열보호장치는 냉각 후 복귀할 수 있으므로 반복 발생 여부와 과열 원인을 확인해야 합니다.
Q4. AL24와 AL23은 같은 알람인가요?
아닙니다. Carrier PrimeLINE 매뉴얼에서 AL23은 Loss of Phase B, AL24는 Compressor IP입니다. 전원 문제로 증상이 연결될 수 있지만 알람의 직접적인 의미는 다릅니다.
Q5. AL24인데 압축기 전류가 정상으로 측정되면 무엇을 봐야 하나요?
실제 Clamp Meter값과 Controller가 감지하는 값을 비교하고 Current Sensor 및 관련 배선을 점검할 필요가 있습니다. PrimeLINE에서는 Carrier 역시 AL24 진단 시 Current Sensor와 Compressor Contactor 확인을 권장합니다.
Q6. Internal Protector는 몇 ℃에서 작동하나요?
모든 Carrier 압축기에 적용할 수 있는 하나의 고정 온도로 판단해서는 안 됩니다. 압축기 모델과 내부 Protector 사양에 따라 달라질 수 있으므로 해당 압축기 및 장비 서비스 자료를 기준으로 확인해야 합니다.
마무리
Carrier AL24는 “컴프레셔가 고장났다”는 확정 알람이 아니라 압축기 내부 보호장치가 작동했거나 정상적인 압축기 전류가 확인되지 않는 상태를 알려주는 중요한 보호 알람으로 이해하는 것이 좋습니다.
현장에서는 다음 순서가 핵심입니다.
AL24 확인 → 압축기 온도 확인 → 3상 전압 확인 → Contactor·Current Sensor 확인 → 권선저항 확인 → 냉동운전 조건 확인
특히 AL24가 사라졌다는 이유만으로 수리를 종료하기보다 왜 IP가 작동했는지 원인을 찾아야 재발을 막을 수 있습니다.
압축기 자체 문제와 전원·전류감지 문제를 구분하고, 마지막으로 냉동회로 운전조건까지 확인하는 것이 AL24 오진을 줄이는 가장 중요한 방법입니다.
다른 냉동컨테이너 알람은 냉동컨테이너 고장코드 카테고리에서 확인 할 수 있습니다.
작성자 소개
냉동·공조 관련 업계에서 10년 이상 근무하며 Carrier, Star Cool, Thermo King, Daikin, Mitsubishi 냉동컨테이너와 -60℃급 Super Freezer의 PTI, 알람 진단, 전기계통 및 냉동회로 수리를 수행하고 있습니다.
공조냉동기계산업기사, 전기기능사, 에너지관리기능사 자격을 보유하고 있으며 Compressor·Fan Motor·EEV·TXV·Economizer·Vapor Injection·Controller 및 전원계통 등의 현장 고장진단 경험을 바탕으로 글을 작성합니다.
제조사 공식 Service Manual·TechLINE과 실제 측정값을 우선하며, 공식 고장 원인과 현장에서 반복적으로 확인한 사례를 구분해 설명하는 것을 원칙으로 합니다.
운영자 경력과 콘텐츠 작성 기준은 **ReeferCon 운영자 소개**에서 확인할 수 있습니다.
참고자료
- Carrier Transicold PrimeLINE T-372 – Microprocessor / Alarm Codes
AL024의 공식 정의가 Compressor IP Open이며, 반복 발생 시 Compressor 교체를 검토하도록 명시되어 있습니다.
Carrier PrimeLINE T-372 Alarm Codes - Carrier Transicold PrimeLINE T-372 – Troubleshooting
Compressor 기동불량 원인으로 Low Line Voltage, Single Phasing, Motor Winding 이상, Current Sensor 이상 등을 제시합니다. Contactor 불량으로 한 상이 제대로 공급되지 않았던 현장 사례의 공식 근거로 연결하기 좋습니다.
Carrier PrimeLINE T-372 Troubleshooting - Carrier TechLINE – Alarm 24 Scroll Compressor IP
PrimeLINE·EliteLINE Scroll Compressor의 3상 Internal Protector 구조와 AL24 진단, Compressor Contactor 및 Current Sensor 관련 내용을 직접 다루는 자료입니다. AL24 글에서는 가장 가치가 높은 참고자료 중 하나입니다.
Carrier TechLINE – Alarm 24 Scroll Compressor IP - Carrier PrimeLINE T-372 – Economizer System Description
ESV, EXV, Economizer Heat Exchanger와 Compressor Economizer Connection의 냉매 흐름을 공식적으로 설명합니다.
Carrier PrimeLINE T-372 Economizer Description - Carrier PrimeLINE T-372 – High Discharge Temperature Troubleshooting
이 자료가 Economizer Line Block 사례에 가장 중요합니다. Carrier는 High Discharge Temperature 원인 중 하나로 Economizer Expansion Valve, Economizer Coil 또는 Economizer Solenoid Valve의 고장 및 Plugging(막힘)을 명시하고 있습니다.
Carrier PrimeLINE T-372 Abnormal Temperature Troubleshooting
