Carrier AL25 알람 원인과 해결방법
요약문
Carrier AL25는 응축기 팬 모터의 Internal Protector가 열렸을 때 발생하는 알람입니다. 단순히 팬 모터 고장으로 단정하기보다 팬 걸림, 흡·토출 풍로 막힘, IP 회로 단선, 베어링 불량과 모터 과열을 순서대로 확인해야 합니다. 실제 현장에서는 점검 후 불량 모터를 리빌드 모터로 교체해 복구하는 경우도 있습니다.
Carrier AL25 알람 원인과 해결방법

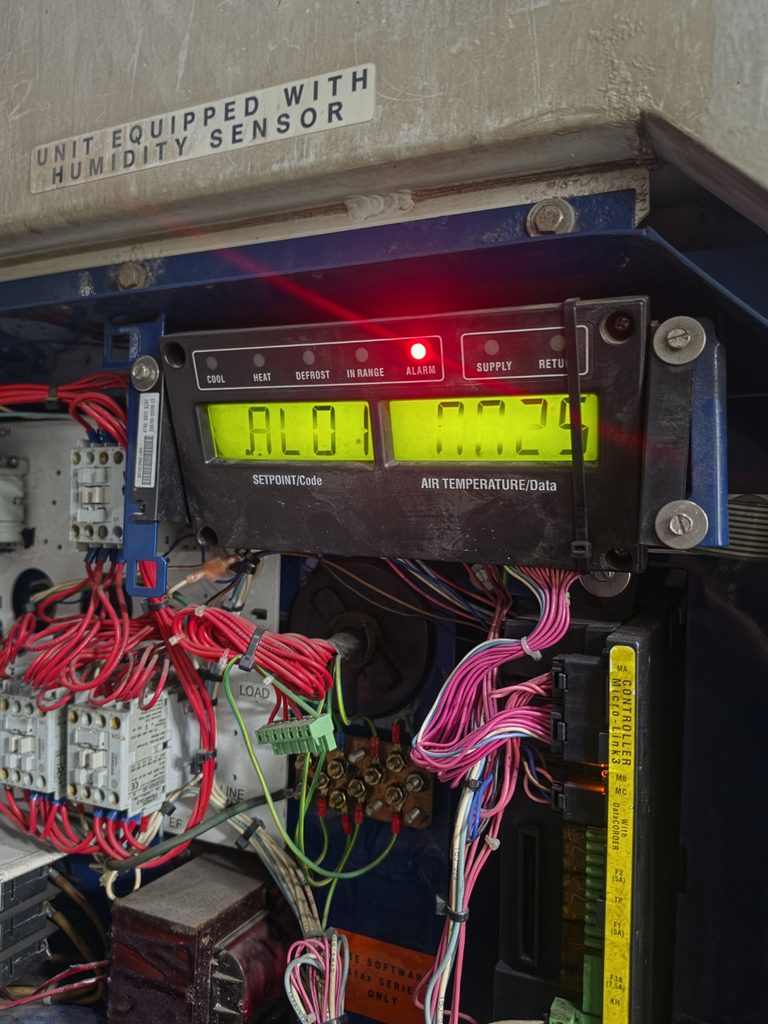

Carrier AL25는 Condenser Fan Motor 보호 알람이다
결론부터 말하면 Carrier AL25는 응축기 팬 모터의 Internal Protector, 즉 모터 내부 열보호장치가 Open된 상태를 컨트롤러가 감지했을 때 발생하는 알람입니다.
최신 PrimeLINE T-372에서는 AL025 Condenser IP Open, OptimaLINE T-384에서는 AL025 Condenser Fan Internal Protector Open으로 표시됩니다. Carrier 공식 매뉴얼은 원인을 크게 두 가지로 구분합니다.
첫째는 응축기 팬의 공기 흐름이 부족한 경우, 둘째는 응축기 팬 모터 자체 또는 IP 회로 이상입니다.
따라서 AL25가 떴다고 바로 모터를 교체하기보다 먼저 팬이 실제로 자유롭게 회전하는지, 콘덴서 주변에 비닐·이물질 등이 막혀 있지 않은지 확인하는 것이 순서입니다.
AL25의 IP는 무엇인가?
IP는 Internal Protector의 약자입니다.
응축기 팬 모터 내부 권선의 온도가 비정상적으로 올라가면 보호장치가 회로를 열어 모터를 정지시킵니다. Carrier는 응축기 팬 모터의 과도한 권선 온도를 감지하는 IP-CM을 자동 복귀형 보호장치로 설명하고 있습니다.
쉽게 말하면 모터가 지나치게 뜨거워졌을 때 권선이 타버리기 전에 스스로 전원을 끊는 장치입니다.
문제는 IP가 동작한 이유입니다.
모터가 실제로 과열됐을 수도 있고, IP 자체나 배선이 끊어져 컨트롤러 입장에서는 똑같이 Open 상태로 보일 수도 있습니다.
Carrier AL25 주요 원인
| 원인 | 현장에서 확인할 내용 | 조치 방향 |
|---|---|---|
| 팬에 이물질 걸림 | 팬을 손으로 돌렸을 때 걸림 여부 | 이물질 제거 |
| 응축기 풍로 막힘 | 비닐, 먼지, 찌그러진 구조물 | 공기 흐름 확보 |
| 팬 베어링 불량 | 뻑뻑함, 소음, 유격 | 모터 수리 또는 교체 |
| 모터 과열 | 케이스 과열, 반복 AL25 | 과열 원인 확인 |
| Internal Protector Open | IP 단자 연속성 측정 | 모터 점검·교체 |
| Harness 단선 | 커넥터와 배선 연속성 | 배선 수리 |
| 팬 위치·정렬 불량 | Shroud 접촉 여부 | 위치 재조정 |
| 리빌드 모터 상태 불량 | 베어링, 권선, IP, 전류 확인 | 재수리 또는 교체 |
AL25를 단순히 “팬이 안 돈다” 정도로 이해하면 진단 범위가 너무 좁습니다.
팬이 돌지 않는 이유가 모터 권선 불량일 수도 있지만, 베어링이 고착되면서 전류와 발열이 증가해 IP가 먼저 동작했을 수도 있습니다.
2023년 전동기 베어링 고장 연구에서도 윤활 불량, 진동, 과부하, 냉각 부족 등이 전동기 고장과 연결될 수 있다고 설명합니다.
AL25가 발생하면 가장 먼저 팬을 직접 확인한다
1. 전원을 끄고 팬 회전상태 확인
먼저 장비 전원을 차단하고 전원 플러그까지 분리합니다.
그다음 응축기 팬을 손으로 천천히 2~3회 회전시켜 봅니다.
확인할 것은 다음과 같습니다.
- 팬이 부드럽게 회전하는가
- 특정 위치에서 걸리는가
- Shroud에 날개가 닿는가
- 축에서 심한 유격이 느껴지는가
- 베어링에서 긁히는 소리가 나는가
Carrier 공식 정비절차에서도 모터 장착 후 팬을 손으로 돌려 Fan Blade가 Shroud에 접촉하지 않는지 확인하도록 요구합니다.
팬에 비닐이나 이물질이 감겨 있었다면 제거 후 다시 점검합니다.
두 번째는 IP 회로와 Harness를 측정한다
Carrier PrimeLINE T-372 기준으로는 장비 전원을 차단한 뒤 CA23과 CA11 사이 Harness 저항을 확인하고, 회로가 Open이면 응축기 팬 모터 플러그의 Pin 4와 Pin 6에서 Motor IP 상태를 확인하도록 안내합니다.
여기서 아주 중요한 점이 있습니다.
모든 Carrier 냉동컨테이너가 Pin 4-6을 사용하는 것은 아닙니다.
구형 ThinLINE과 일부 PrimeLINE 매뉴얼에서는 Pin 1-2를 사용하는 버전도 있고, PrimeLINE EDGE의 일부 회로는 KB5-KB3 등 다른 측정 지점을 사용합니다.
따라서 인터넷에서 본 핀 번호만 믿고 측정하면 안 됩니다.
반드시 컨테이너 모델번호와 해당 Wiring Diagram을 먼저 확인해야 합니다.
IP가 Open이라고 무조건 모터가 타버린 것은 아니다
Internal Protector는 온도에 따라 자동으로 복귀하는 방식이 적용된 장비가 있습니다.
따라서 모터가 지나치게 뜨거운 상태에서 측정하면 Open이지만 충분히 식힌 후 다시 측정했을 때 정상적으로 Close되는 경우도 있을 수 있습니다.
이 경우 중요한 것은 AL25를 지우는 것이 아니라 왜 모터가 과열됐는지 찾는 것입니다.
예를 들어,
팬 베어링이 뻑뻑함 → 모터 부하 증가 → 권선온도 상승 → IP Open → AL25
와 같은 순서로 발생할 수 있습니다.
냉각 조건이 나빠지는 것 역시 모터 온도에 직접적인 영향을 줍니다. 최근 전동기 열관리 연구에서도 적절한 냉각이 전동기 온도와 장기 운전 신뢰성에 중요한 요소로 다뤄지고 있습니다.
실제 현장 사례: AL25 발생 후 리빌드 모터 교체
AL25가 반복되고 응축기 팬 모터 IP 및 모터 상태에서 이상이 확인됐다면 모터 교체가 필요할 수 있습니다.
실제 냉동컨테이너 정비에서는 상태가 검증된 리빌드(Rebuilt) Condenser Fan Motor를 사용해 수리하는 경우도 있습니다.
이 글에는 실제 AL25 발생 장비에서 기존 모터를 탈거하고 리빌드 모터로 교체한 현장사진을 넣으면 좋습니다.

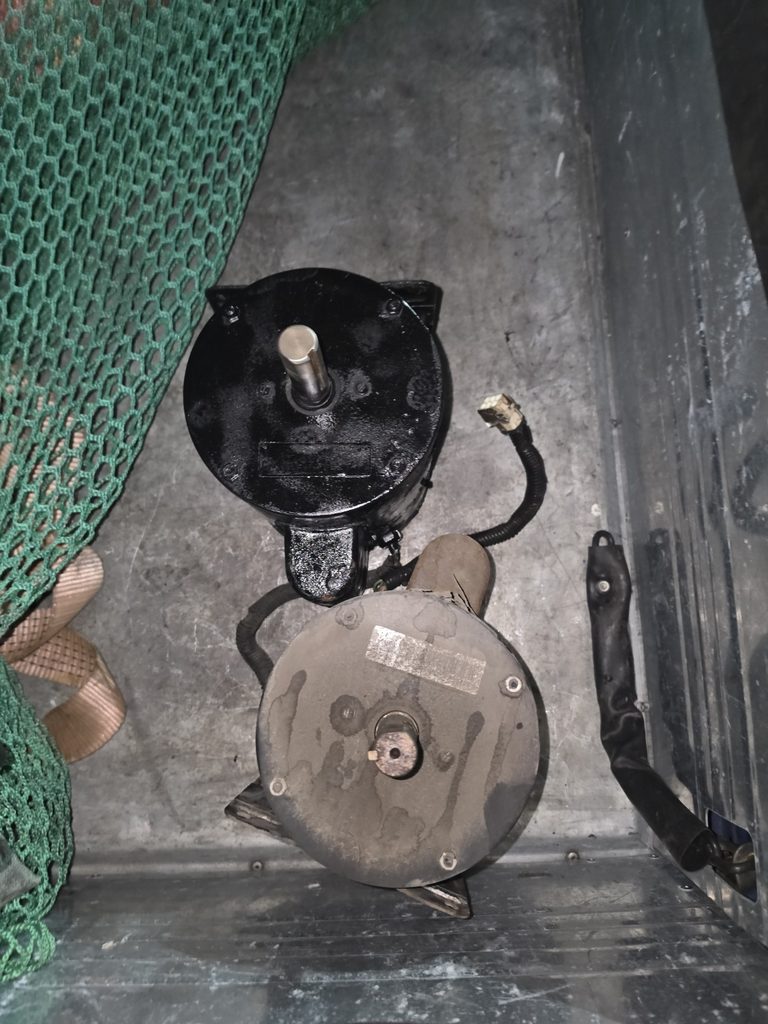

Carrier 냉동컨테이너 AL25 발생 후 불량 Condenser Fan Motor를 탈거하고 리빌드 모터로 교체한 모습. 리빌드 제품을 사용할 때는 베어링, 권선 절연상태, Internal Protector와 실제 운전전류를 함께 확인하는 것이 중요하다.
리빌드 모터는 단순히 외관을 세척한 중고 모터와는 구분해야 합니다.
최소한 다음 항목을 확인하는 것이 좋습니다.
- 베어링 교체 또는 상태 확인
- Shaft 유격 확인
- 권선 상태 확인
- 절연상태 확인
- Internal Protector 연속성 확인
- Connector 및 Harness 상태
- 실제 운전 후 전류와 소음 확인
리빌드 모터라고 해서 무조건 문제가 있는 것도 아니고, 반대로 리빌드라는 이유만으로 상태가 보장되는 것도 아닙니다.
수리 품질과 실제 측정값이 중요합니다.
Condenser Fan Motor 교체 시 가장 중요한 정렬
팬 모터를 교체하고 나면 끝이 아닙니다.
Carrier T-372 공식 절차에서는 기존 모터를 탈거할 때 양쪽 Shim의 개수를 기록하고 동일한 구성으로 다시 장착하도록 안내합니다. 모터 위치가 틀어지면 팬 날개와 Shroud가 접촉할 수 있기 때문입니다.
모터 장착 후에는 팬을 먼저 임시로 끼우고 직접 돌려 간섭 여부를 확인합니다.
T-372 기준 팬 위치는 Shroud로부터 약 37mm(1.5 inch)이며 팬 고정 Set Screw에는 Loctite를 사용하도록 안내합니다.
2025년 Carrier TechLINE에서도 PrimeLINE EDGE 및 OptimaLINE 응축기 팬 모터 작업 시 같은 37mm 위치 확인과 Fan-Shroud 간섭 점검을 강조하고 있습니다.
단, 세대별 구조가 다르므로 실제 적용 치수는 해당 모델 서비스 매뉴얼을 우선해야 합니다.
팬 회전 방향도 반드시 확인한다
Carrier T-372 PrimeLINE의 응축기 팬은 장비 전면에서 바라봤을 때 반시계 방향(CCW)으로 회전하며, 응축기 코일을 통과한 공기를 장비 전면 방향으로 배출합니다.
모터를 교체한 뒤에는 반드시 실제 회전 방향을 확인해야 합니다.
팬이 회전한다고 해서 무조건 정상은 아닙니다.
회전 방향이나 팬 장착 방향이 잘못되면 풍량이 크게 줄어 응축성능이 떨어질 수 있습니다.
리빌드 모터 교체 후 점검 방법
리빌드 또는 신품 모터를 장착한 뒤에는 다음 순서로 확인하는 것이 좋습니다.
기동 전
- 팬을 손으로 2~3회 돌려 간섭 여부 확인
- Wiring Connector 완전 체결 확인
- 팬 Set Screw 체결 확인
- Shim 위치 확인
- 주변 공구·이물질 제거
기동 후
팬이 정상 방향으로 회전하는지 확인합니다.
그다음 현장에서는 다음 항목을 5~10분 간격으로 2~3회 기록해 보는 것이 좋습니다.
- 팬 회전상태
- 비정상 진동
- 베어링 소음
- 모터 케이스 온도 변화
- 운전전류
- AL25 재발 여부
- 응축압력 이상 여부
이 5~10분 간격은 Carrier의 고정 기준값이 아니라 수리 후 상태변화를 확인하기 위한 현장 점검 방법입니다.
정확한 허용 전류와 시험조건은 Motor Nameplate 및 해당 Carrier 모델 서비스 자료를 우선합니다.
Carrier AL25 점검 체크리스트
- AL25 또는 AL025 Active 상태 확인
- 장비 Model Number 확인
- 팬 이물질 여부 확인
- 팬을 손으로 회전시켜 걸림 확인
- Shroud 접촉 여부 확인
- Motor Bearing 소음·유격 확인
- Harness 단선 여부 확인
- 해당 모델 IP Pin 번호 확인
- Internal Protector 연속성 확인
- 모터 권선·절연상태 확인
- 모터 교체 시 기존 Shim 위치 기록
- 팬 설치 위치 확인
- 팬 회전방향 확인
- 운전전류 확인
- 교체 후 AL25 재발 여부 확인
AL25와 응축압력 상승은 어떤 관계가 있을까?
AL25의 직접적인 의미는 Condenser Fan Motor IP Open입니다.
하지만 응축기 팬이 정지하면 응축기에서 열을 외부로 버리는 능력이 급격히 감소할 수 있습니다.
결과적으로 응축온도와 토출압력이 상승할 수 있고, 냉동능력도 떨어질 수 있습니다.
즉,
AL25 → Condenser Fan 정지 → 풍량 감소 → 응축성능 저하 → 고압측 운전조건 악화
의 흐름이 가능합니다.
따라서 AL25 수리 후에는 단순히 알람이 없어졌는지만 확인할 것이 아니라 응축기 Fan Airflow와 고압측 운전상태까지 확인하는 것이 좋습니다.
압축기 관련 보호 알람은 Carrier AL24 Compressor IP 원인과 점검방법 글에서 별도로 정리했습니다.
냉매 유량과 과열도 제어 문제는 냉동컨테이너 EEV 전자팽창밸브 원리와 고장진단 글도 함께 참고하면 좋습니다.
AL25 점검 시 주의사항
응축기 팬은 3상 전원을 사용하는 회전체이므로 운전 중 손이나 공구를 가까이 대면 매우 위험합니다.
특히 다음 사항을 지켜야 합니다.
- 반드시 전원 플러그 분리 후 팬을 손으로 확인
- 팬 회전 중 손을 넣지 않기
- IP 회로를 임의로 직결해 지속 운전하지 않기
- 보호장치 Bypass 상태로 운전하지 않기
- 모터 탈거 시 Condenser Coil 손상 방지
- 무거운 모터가 Coil 방향으로 떨어지지 않도록 지지
- 팬 Set Screw 체결 후 재확인
- Motor Shaft에 과도한 충격을 가하지 않기
Carrier 역시 모터 탈거 과정에서 모터가 응축기 코일 위로 떨어지지 않도록 합판 또는 Sling 등으로 지지하도록 명시합니다.
FAQ
Q1. Carrier AL25는 정확히 무슨 알람인가요?
AL25는 Condenser IP, 최신 표기 AL025는 Condenser Fan Internal Protector Open입니다. 응축기 팬 모터의 내부 보호장치가 Open된 상태를 의미합니다.
Q2. AL25가 뜨면 Condenser Fan Motor를 바로 교체해야 하나요?
아닙니다. Carrier 공식 절차도 먼저 팬의 물리적 장애물을 확인하도록 안내합니다. 이후 Harness와 Motor IP를 측정하고 실제 모터불량이 확인됐을 때 교체하는 것이 맞습니다.
Q3. 팬을 식히니까 AL25가 사라졌습니다. 정상인가요?
IP가 온도 때문에 동작했다면 냉각 후 복귀할 가능성이 있습니다. 하지만 반복된다면 Bearing, 풍량, 모터 부하, 권선상태 등 과열 원인을 확인해야 합니다.
Q4. AL25에서 IP 측정 핀은 항상 4번과 6번인가요?
아닙니다. T-372와 최신 OptimaLINE에는 4-6번을 사용하는 사례가 있지만 구형 모델에는 1-2번 또는 다른 측정 위치가 적용됩니다. 반드시 해당 모델 Wiring Diagram을 확인해야 합니다.
Q5. 리빌드 Condenser Fan Motor를 사용해도 되나요?
현장에서는 사용할 수 있지만 상태 확인이 중요합니다. Bearing, Shaft, 권선 절연, IP, Wiring과 실제 운전전류를 확인한 뒤 적용하는 것이 좋습니다. 선사·회사 부품정책이 따로 있다면 해당 기준을 우선합니다.
Q6. AL25를 지우고 계속 운전해도 되나요?
원인이 해결되지 않았다면 권장하지 않습니다. 팬 정지는 응축성능 저하와 고압측 운전 악화로 연결될 수 있으므로 정상적인 Fan Airflow가 복구됐는지 확인한 뒤 운전해야 합니다.
마무리
Carrier AL25는 단순한 팬 정지 알람이 아니라 응축기 팬 모터 내부 보호장치가 Open되었다는 신호입니다.
가장 효율적인 점검 순서는 다음과 같습니다.
팬 걸림 확인 → Harness 확인 → Internal Protector 확인 → Motor 상태 확인 → 필요 시 모터 교체 → Fan 정렬과 방향 확인 → 수리 후 운전상태 재확인
실제 현장에서는 AL25 발생 후 리빌드 Condenser Fan Motor로 교체해 장비를 복구하는 경우도 있습니다. 이때 중요한 것은 단순히 모터만 바꾸는 것이 아니라 왜 기존 모터의 IP가 Open됐는지까지 확인하는 것입니다.
특히 팬 베어링, Shroud 간섭, Wiring, IP 상태와 공기 흐름을 함께 확인하면 불필요한 부품교환과 AL25 재발을 줄일 수 있습니다.
