Thermo King AL12·AL13·AL14·AL15 원인과 점검방법
요약: Thermo King AL12, AL13, AL14, AL15는 Evaporator Fan Motor의 High/Low Speed 운전 전류를 감시하는 알람입니다. 모터 고착, 과열보호장치 작동, 결선 이상뿐 아니라 전원 및 Power Module의 전류 측정 이상까지 함께 점검해야 합니다.
Thermo King MAGNUM PLUS의 MP4000 Controller에서 AL12~AL15는 Evaporator Fan Motor 계통의 전류 이상을 감지하는 알람입니다.
구분하면 다음과 같습니다.
| Alarm | 의미 |
|---|---|
| AL12 | Evaporator Fan High Speed Current Too High |
| AL13 | Evaporator Fan High Speed Current Too Low |
| AL14 | Evaporator Fan Low Speed Current Too High |
| AL15 | Evaporator Fan Low Speed Current Too Low |
이 네 알람은 일반 냉각운전 중 항상 감시되는 알람이 아니라, 공식 MP4000 매뉴얼 기준으로 Pre-trip Test(PTI) 또는 Manual Function Test 중 발생합니다.
Thermo King AL12~AL15의 기본 판단 로직
MP4000은 Evaporator Fan을 운전하면서 예상되는 전류와 실제 전류를 비교합니다.
공식 매뉴얼에서는 다음 두 조건을 주요 판단 기준으로 사용합니다.
- 예상 전류보다 약 33% 이상 높음 또는 낮음
- 각 Phase Current 차이가 33% 이상
따라서 단순히 한 상의 전류 숫자 하나만 보는 것이 아니라 R/S/T 상간 전류 균형까지 같이 확인해야 합니다.
특히:
- AL12 + AL13 동시 발생 → High Speed에서 Phase Current 편차가 큰 경우
- AL14 + AL15 동시 발생 → Low Speed에서 Phase Current 편차가 큰 경우
를 의심할 수 있습니다.
Thermo King AL12 – High Speed Current Too High
Thermo King AL12는 Evaporator Fan을 High Speed로 작동시켰을 때 전류가 예상값보다 지나치게 높을 경우 발생합니다.
공식 매뉴얼의 대표적인 AL12 발생 기준은 다음과 같습니다.
20ft 설정
| 전원 | AL12 발생 참고값 |
|---|---|
| 400VAC / 50Hz | 약 3.4A 이상 |
| 460VAC / 60Hz | 약 4.2A 이상 |
40ft 설정
| 전원 | AL12 발생 참고값 |
|---|---|
| 400VAC / 50Hz | 약 2.7A 이상 |
| 460VAC / 60Hz | 약 3.4A 이상 |
Thermo King은 AL12의 대표 원인으로 Evaporator Fan Motor 불량 또는 고착, 잘못된 Motor 또는 결선, Power Module의 Voltage/Current 측정 이상을 제시합니다.
Thermo King AL12 현장 점검

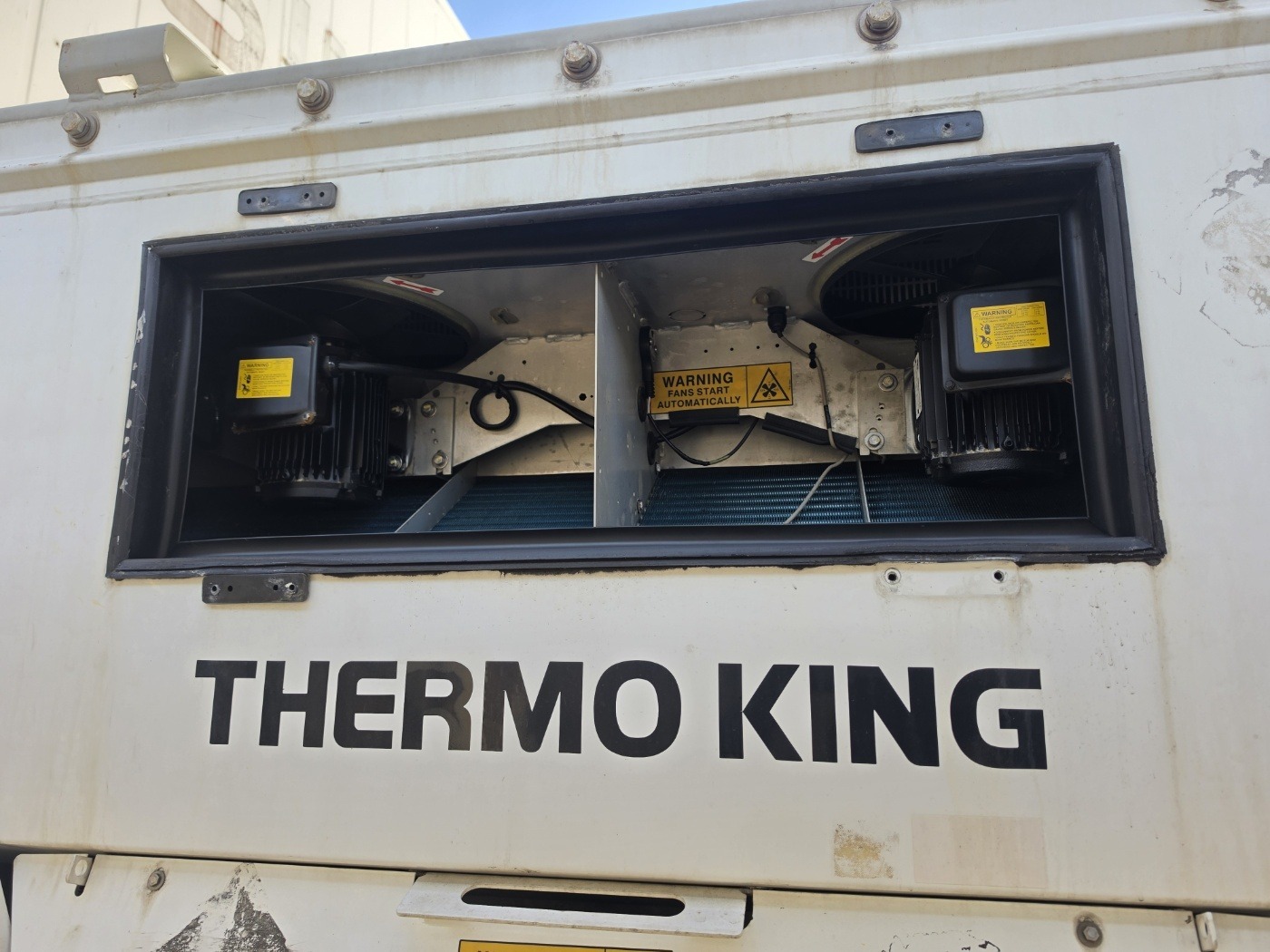

Evaporator Door를 열고 먼저 Fan Blade를 손으로 회전시켜 봅니다.
전원을 반드시 차단한 상태에서 확인해야 하며 다음 사항을 봅니다.
- Fan Blade가 부드럽게 회전하는가
- Bearing이 뻑뻑하지 않은가
- Blade와 Housing이 접촉하지 않는가
- Motor Shaft 유격이 과도하지 않은가
- 이물질이나 Ice가 회전을 방해하지 않는가
그다음 Manual Function Test에서 High Speed를 작동시키고 3상 전류를 각각 측정합니다.
40ft 장비의 정상적인 High Speed 참고 전류는 공식 매뉴얼상 약:
- 1.8A @ 400VAC / 50Hz
- 2.4A @ 460VAC / 60Hz
입니다.
Thermo King AL13 – High Speed Current Too Low
AL13은 High Speed 작동 시 Evaporator Fan의 소비전류가 지나치게 낮을 때 발생합니다.
20ft 설정
| 전원 | AL13 발생 참고값 |
|---|---|
| 400VAC / 50Hz | 약 1.4A 미만 |
| 460VAC / 60Hz | 약 2.0A 미만 |
40ft 설정
| 전원 | AL13 발생 참고값 |
|---|---|
| 400VAC / 50Hz | 약 0.9A 미만 |
| 460VAC / 60Hz | 약 1.4A 미만 |
주요 원인은 다음과 같습니다.
- Evaporator Fan Motor 불량
- Motor 내부 Over-temperature Protection Switch Open
- Motor 결선 이상
- 잘못된 Motor 사용
- Power Module 전류 측정 이상
Fan Motor가 뜨겁고 돌지 않는다면
이 부분이 현장에서 중요합니다.
Thermo King 공식 매뉴얼에서도 Fan이 돌지 않으면서 Motor가 매우 뜨거운 경우 내부 과열보호 스위치가 열려 있을 가능성을 고려하도록 안내합니다.
이 경우 약 10분 정도 냉각시킨 뒤 내부 Over-temperature Switch가 다시 닫히는지 확인하고 재시험합니다.
따라서 AL13이 발생했다고 바로 Motor 단선으로 판단하기보다는:
Motor 온도 → Thermal Protector → 권선 → 결선 → 실제 전류
순으로 확인하는 것이 좋습니다.
Thermo King AL14 – Low Speed Current Too High
AL14는 Evaporator Fan을 Low Speed로 운전했을 때 소비전류가 지나치게 높은 경우입니다.
20ft와 40ft 설정 모두 공식 참고 임계값은 동일합니다.
| 전원 | AL14 발생 참고값 |
|---|---|
| 400VAC / 50Hz | 약 1.0A 이상 |
| 460VAC / 60Hz | 약 1.2A 이상 |
정상적인 Low Speed 운전전류는 대략:
- 0.8A @ 400VAC / 50Hz
- 0.9A @ 460VAC / 60Hz
입니다.
AL14 발생 시에는 특히:
- Bearing 고착
- Motor 내부 기계적 부하
- Fan Blade 간섭
- 잘못된 결선
- 부적합 Motor
- Power Module 측정 이상
을 확인합니다.
Thermo King AL15 – Low Speed Current Too Low
AL15는 Low Speed에서 Evaporator Fan 전류가 지나치게 낮은 상태입니다.
20ft와 40ft 설정 모두 공식 참고 기준은 다음과 같습니다.
| 전원 | AL15 발생 참고값 |
|---|---|
| 400VAC / 50Hz | 약 0.5A 미만 |
| 460VAC / 60Hz | 약 0.6A 미만 |
AL13과 마찬가지로 주요 원인은:
- Motor 내부 Thermal Protector Open
- Fan Motor 불량
- 결선 이상
- 잘못된 Motor
- Power Module 전류 측정 이상
입니다.
MP4000 Evaporator Fan 정상 전류 정리
현장에서 보기 쉽게 정리하면 다음과 같습니다.
High Speed 정상 참고값
| Container Setting | 400V / 50Hz | 460V / 60Hz |
|---|---|---|
| 20ft | 약 2.4A | 약 3.1A |
| 40ft | 약 1.8A | 약 2.4A |
Low Speed 정상 참고값
| Container Setting | 400V / 50Hz | 460V / 60Hz |
|---|---|---|
| 20ft | 약 0.8A | 약 0.9A |
| 40ft | 약 0.8A | 약 0.9A |
이 값들은 공식 매뉴얼의 참고값이며 실제 현장에서는 입력전압, 주파수, Motor 상태 등에 따라 약간의 차이가 있을 수 있습니다.
따라서 단일 전류값보다 3상 전류 편차와 두 Evaporator Fan Motor 간의 차이를 함께 보는 것이 중요합니다.
현장에서 추천하는 점검 순서
1단계. Alarm 조합 확인
먼저 AL12~15 중 어떤 알람이 들어왔는지 확인합니다.
- AL12 단독 → High Speed 과전류
- AL13 단독 → High Speed 저전류
- AL14 단독 → Low Speed 과전류
- AL15 단독 → Low Speed 저전류
- AL12 + AL13 → High Speed 상간 전류 편차 의심
- AL14 + AL15 → Low Speed 상간 전류 편차 의심
2단계. 전원 차단 후 Fan 기계상태 확인
Evaporator Door를 열고 Fan을 확인합니다.
- Blade 자유회전
- Bearing 상태
- Shaft 유격
- Ice 및 이물질
- Blade 간섭
- Motor 과열
Fan이 손으로 돌려도 뻑뻑하다면 전기 측정보다 먼저 기계적 고착 원인을 해결해야 합니다.
3단계. Manual Function Test
MP4000의 Manual Function Test에서:
Evaporator Fan High Speed → Low Speed
순으로 각각 작동시킵니다.
두 Motor가 모두 실제로 회전하는지 확인합니다.
Evaporator Fan Motor 미회전 실제 증상
- Manual Function Test에서 Evaporator Fan 운전 명령이 인가되었지만 모터가 회전하지 않는 실제 현장 사례입니다. 이 경우 운전전압, 모터 권선, Thermal Protector, 결선 및 기계적 고착 여부를 함께 확인해야 합니다.
4단계. 전압과 3상 전류 측정
Motor 운전 중 각 상의 Voltage와 Ampere를 측정합니다.
예를 들어 High Speed에서:
- R = 1.8A
- S = 1.9A
- T = 0.7A
라면 평균 전류만 보면 정상처럼 보일 수 있지만 상간 편차가 지나치게 큽니다.
이런 경우 Motor 권선이나 결선, Contactor 및 전원계통을 확인해야 합니다.
5단계. Motor가 뜨거우면 Thermal Protector 확인
Fan이 정지되어 있고 Motor가 과열된 상태라면 바로 Motor를 단정하지 말고 충분히 냉각시킨 뒤 다시 확인합니다.
공식 매뉴얼에서는 약 10분 후 내부 Over-temperature Protection Switch가 복귀하는지 확인하도록 안내합니다.
6단계. Power Module 측정값 확인
실제 Clamp Meter로 측정한 전류는 정상인데 MP4000이 계속 AL12~15를 발생시킨다면:
실측값 ↔ Controller가 인식하는 전류
를 비교해야 합니다.
공식 Troubleshooting에서도 Power Module 내부 Voltage/Amp Meter 이상을 가능한 원인으로 포함하고 있습니다.

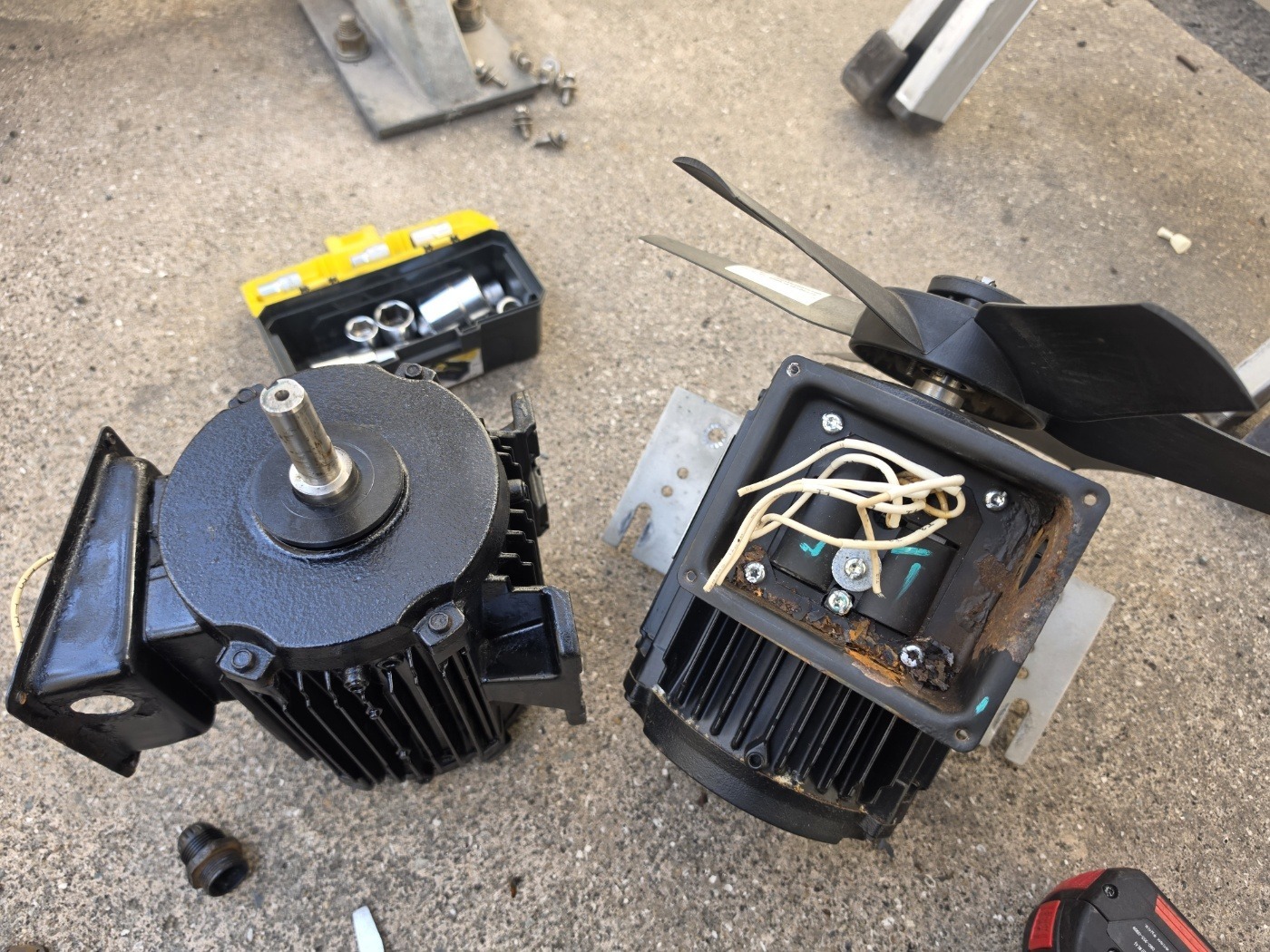

Evaporator Fan Motor 교환 시 정품과 리빌드품
Evaporator Fan Motor의 실제 불량이 확인됐다면 기본적으로는 Thermo King 규격에 맞는 정품 Motor를 사용하는 것이 가장 확실한 방법입니다.
정품은:
- High/Low Speed 운전사양
- 권선 특성
- Thermal Protection
- 장착 규격
- 전류 특성
등이 장비에 맞게 설계되어 있다는 장점이 있습니다.
하지만 실제 냉동컨테이너 정비 현장에서는 고객의 수리비 부담과 부품 가격 문제 때문에 리빌드(Rebuilt) Evaporator Fan Motor를 사용하는 경우도 있습니다.
특히 장기간 사용된 냉동컨테이너에서는 장비 잔존가치 대비 새 정품 Motor 가격이 부담될 수 있어 고객과 협의 후 리빌드품을 사용하는 사례가 있습니다.
다만 리빌드품이라고 모두 같은 품질은 아닙니다.
단순히 Motor가 회전한다고 해서 정상으로 판단하면 안 됩니다.
리빌드 Motor 장착 후에는 반드시 다음을 확인하는 것이 좋습니다.
- High Speed 정상작동
- Low Speed 정상작동
- 3상 전류
- 상간 전류 편차
- 절연저항
- Bearing 상태
- 이상진동
- 이상소음
- Thermal Protector 작동상태
- 장시간 운전 시 Motor 과열
- 회전방향
특히 High Speed와 Low Speed를 모두 Manual Function Test로 시험하고 전류를 실제로 측정하는 것이 중요합니다.
리빌드품 사용은 Thermo King이 공식적으로 권장한다는 의미가 아니며, 공급업체와 리빌드 품질에 따라 내구성 차이가 있을 수 있습니다.
따라서 현장에서는 가능하면 정품 사용을 우선 안내하고, 비용 등의 이유로 리빌드품을 사용하는 경우 고객에게 차이를 설명한 뒤 선택하도록 하는 방식이 적절합니다.
Motor 교환 후 AL12~15가 계속 뜬다면
새 Motor 또는 리빌드 Motor를 교환했는데도 같은 알람이 계속 발생한다면 Motor만 계속 의심해서는 안 됩니다.
다음 항목을 확인해야 합니다.
- High/Low Speed 결선이 정확한가
- 3상 입력전압이 정상인가
- Phase Loss 또는 Voltage Imbalance가 없는가
- Connector 및 Terminal이 정상인가
- Contactor 접점 상태가 정상인가
- Controller가 인식하는 Ampere가 실측값과 일치하는가
- Power Module Current Measurement Circuit에 이상이 없는가
특히 두 개의 서로 다른 Motor를 교환했는데도 동일한 전류 알람이 반복된다면 Motor 외부 계통을 적극적으로 의심해야 합니다.
Thermo King MP4000 AL12~AL15 핵심 정리
AL12~AL15는 모두 Evaporator Fan 전류 관련 알람입니다.
AL12
High Speed Current Too High
AL13
High Speed Current Too Low
AL14
Low Speed Current Too High
AL15
Low Speed Current Too Low
점검 순서는:
Alarm 확인 → Fan 자유회전 → Motor 온도 → Manual Function Test → High/Low Speed → 3상 전류 → 결선 → Power Module
순으로 접근하면 효율적입니다.
특히 AL12와 AL13 또는 AL14와 AL15가 동시에 발생하면 상간 전류 편차를 반드시 확인해야 합니다.
적용 장비 및 주의사항
이 글은 Thermo King MAGNUM PLUS + MP4000 Controller 및 공식 Maintenance Manual TK 60275-4-MM-EN의 Alarm 12~15 진단 로직을 기준으로 작성했습니다. Thermo King 공식 EMEA User Manuals에는 해당 MAGNUM PLUS with MP4000 유지보수 매뉴얼이 제공되고 있습니다.
장비의 Software Version, 20ft/40ft 설정, 전원전압 및 주파수에 따라 기준 전류가 다르므로 실제 장비 조건을 반드시 확인해야 합니다.
또한 Evaporator Fan Motor는 고전압 전원을 사용하므로 Door 개방 및 Motor 점검 전에는 전원 차단과 현장 안전절차를 우선해야 합니다.
