왕복동 압축기는 피스톤이 실린더 내부를 왕복하면서 저압 냉매가스를 흡입하고 고압으로 압축해 토출하는 장치입니다. 크랭크축, 커넥팅로드, 피스톤, 흡입·토출밸브의 역할을 이해하면 냉동컨테이너의 압축불량과 액압축, 밸브 손상 등을 보다 정확하게 진단할 수 있습니다.

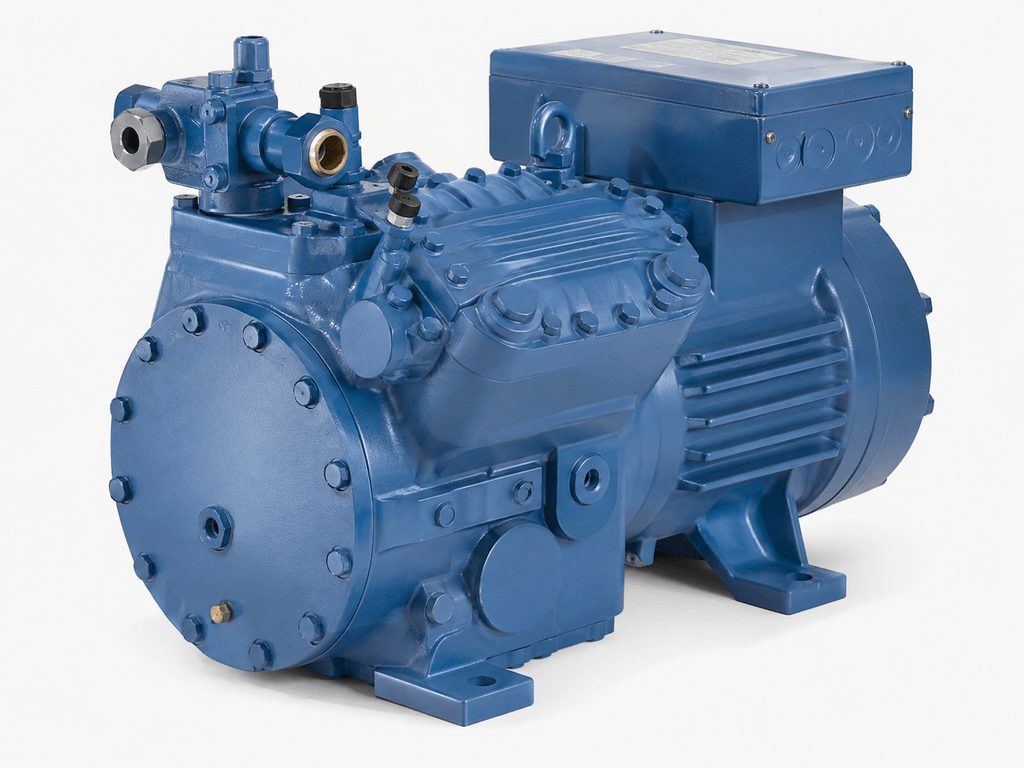

왕복동 압축기 구조와 작동원리

왕복동 압축기 구조와 작동원리, 핵심은 ‘피스톤’이다

결론부터 말하면 왕복동 압축기는 모터의 회전운동을 피스톤의 왕복운동으로 변환해 냉매가스의 압력을 높이는 장치입니다.

냉동컨테이너에서 증발기를 통과한 저온·저압 냉매가스는 압축기로 들어옵니다. 압축기는 이 냉매를 고온·고압 상태로 만든 뒤 응축기로 보내고, 이 과정에서 냉동사이클의 저압측과 고압측이 구분됩니다.

따라서 압축기가 정상적으로 압력차를 만들지 못하면 냉매순환량이 감소하고 결국 컨테이너 내부 온도가 설정값까지 떨어지지 않을 수 있습니다.

실제 냉동컨테이너에서도 왕복동 방식은 여전히 사용됩니다. Carrier ThinLINE에는 공식적으로 06D 반밀폐형 왕복동 압축기가 적용되며, Star Cool 1.1 역시 2단 왕복동 압축기를 사용합니다.

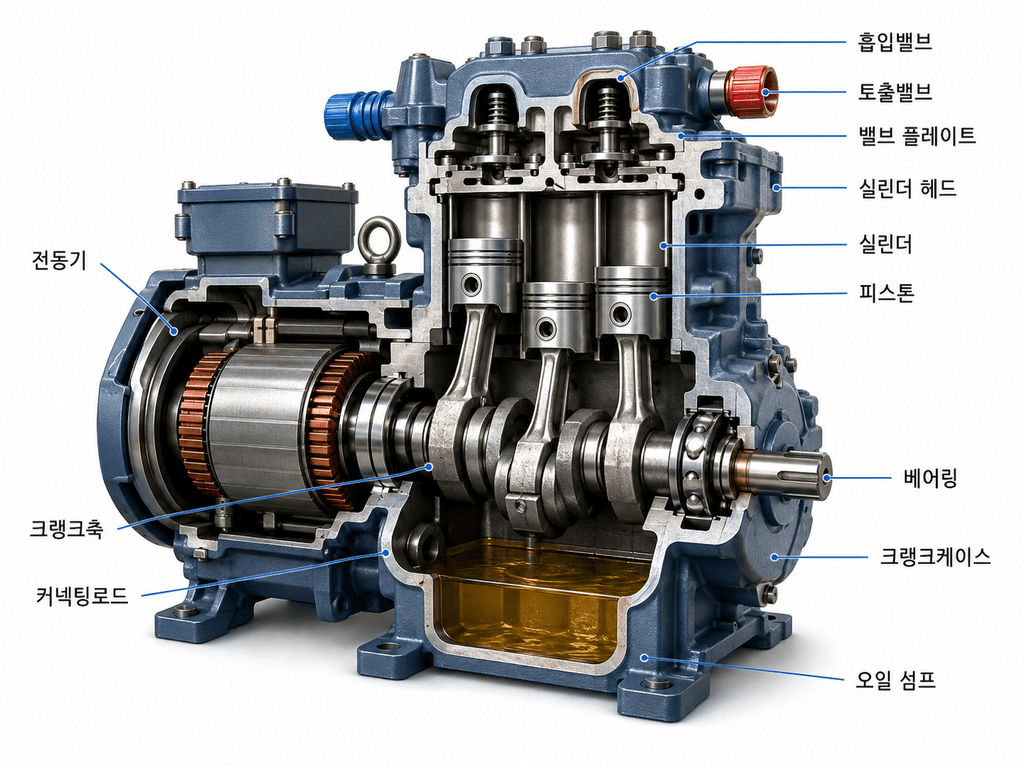

왕복동 압축기를 구성하는 주요 부품

왕복동 컴프레셔 내부에는 많은 부품이 있지만 구조를 이해할 때는 다음 부품을 먼저 알아두면 좋습니다.

부품	주요 역할	이상 발생 시 나타날 수 있는 증상
전동기	압축기를 회전시킴	기동불량, 과전류
크랭크축	모터의 회전력을 전달	진동, 베어링 소음
커넥팅로드	크랭크축과 피스톤 연결	노킹, 파손
피스톤	냉매를 실제로 압축	압축능력 저하
피스톤링	실린더와 피스톤 사이 밀봉	압축가스 누설
흡입밸브	저압 냉매 유입	흡입량 감소
토출밸브	고압 냉매 배출	압축효율 저하
밸브 플레이트	흡입·토출밸브 고정 및 유로 형성	내부 누설
베어링	크랭크축을 부드럽게 회전	금속음, 발열
오일 계통	내부 회전체 윤활	마모, 소착

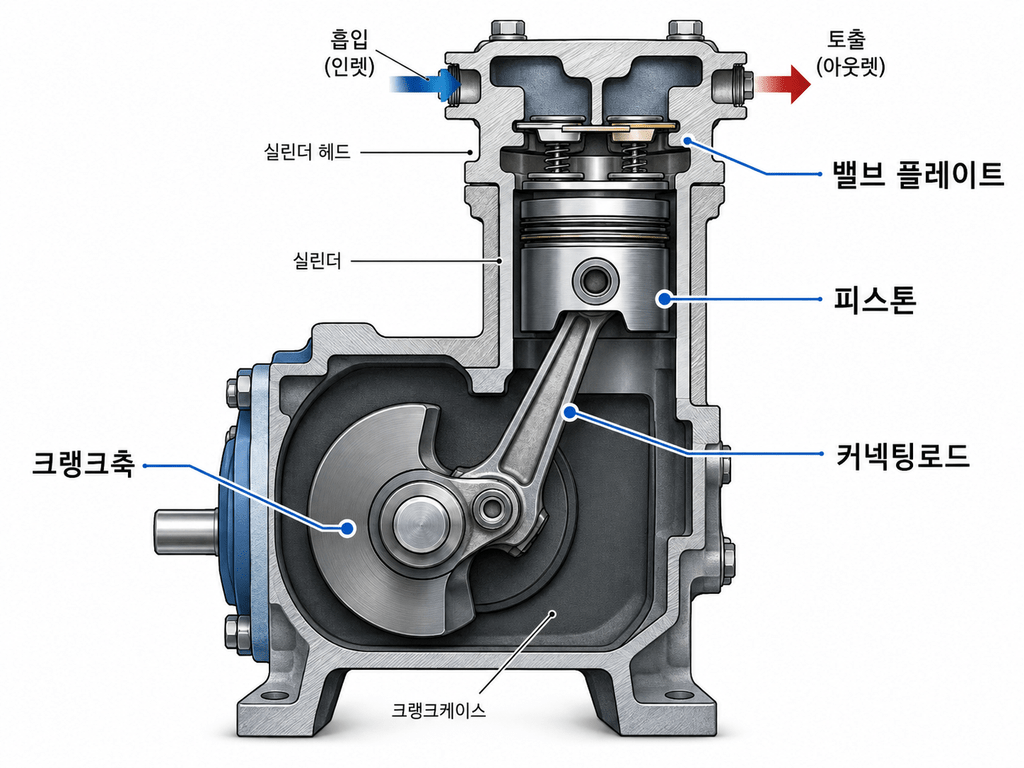

크랭크축과 커넥팅로드

모터는 회전운동을 하지만 피스톤은 위아래로 움직입니다.

여기서 모터의 회전을 피스톤의 직선 왕복운동으로 바꿔주는 부품이 크랭크축(Crankshaft)과 커넥팅로드(Connecting Rod)입니다.

크랭크축이 회전하면 크랭크핀의 위치가 원을 그리며 움직이고, 여기에 연결된 커넥팅로드가 피스톤을 위아래로 이동시킵니다.

자동차 엔진과 기본적인 기계구조는 비슷하지만 목적은 다릅니다. 자동차 엔진은 연료 폭발로 피스톤을 움직이지만 냉동용 왕복동 압축기는 반대로 모터가 피스톤을 움직여 냉매를 압축합니다.

피스톤과 피스톤링

피스톤은 실린더 내부에서 실제 냉매의 부피를 변화시키는 핵심 부품입니다.

피스톤이 내려가면 실린더 내부 공간이 커지고 압력이 낮아집니다. 반대로 피스톤이 올라가면 공간이 줄면서 냉매의 압력과 온도가 상승합니다.

피스톤 주변에는 피스톤링이 설치되어 있습니다.

피스톤링이 마모되면 압축 중인 고압가스가 피스톤과 실린더 사이로 새어나가면서 실제 압축량이 감소할 수 있습니다.

최근 왕복동 압축기 고장진단 연구에서도 밸브와 피스톤링 등 실린더 내부 부품의 상태가 압축성능과 고장진단에서 중요한 요소로 다뤄지고 있습니다.

흡입밸브와 토출밸브는 어떻게 움직일까?

왕복동 압축기의 중요한 특징 중 하나는 흡입밸브와 토출밸브가 압력차에 의해 자동으로 작동한다는 것입니다.

일반적인 냉동용 왕복동 압축기의 밸브는 전동 액추에이터로 열고 닫는 방식이 아닙니다.

흡입밸브

피스톤이 아래로 내려가면서 실린더 압력이 흡입측 압력보다 낮아지면 흡입밸브가 열립니다.

증발기에서 돌아온 저압 냉매가스가 이 밸브를 통해 실린더 내부로 들어옵니다.

토출밸브

피스톤이 올라가면서 냉매가 압축되고 실린더 내부 압력이 토출측 압력보다 높아지면 토출밸브가 열립니다.

이때 압축된 고온·고압 냉매가 응축기 방향으로 빠져나갑니다.

이러한 밸브에 균열이나 변형, 카본·이물질 등이 발생해 완전히 닫히지 않으면 냉매가 역류해 압축효율이 떨어질 수 있습니다.

2023년 발표된 연구에서도 왕복동 압축기의 밸브 이상을 진단하기 위해 진동, 압력, 온도 등 여러 운전정보를 함께 분석하는 방법이 제시됐습니다. 즉, 현장에서도 압력 하나만으로 밸브 불량을 단정하지 않는 것이 중요합니다.

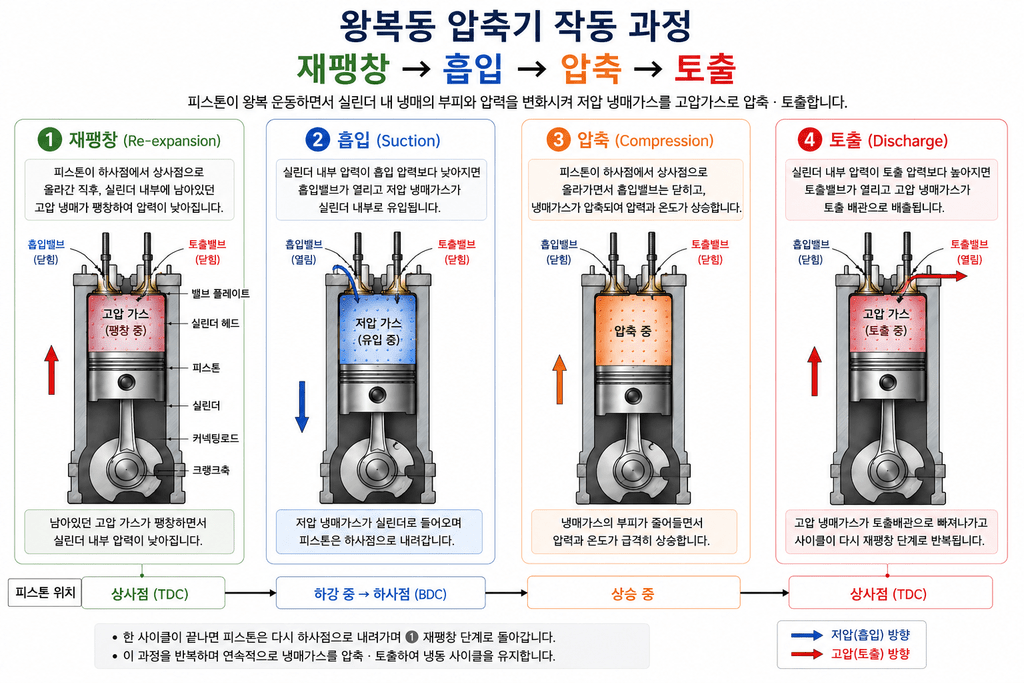

왕복동 압축기의 실제 작동 과정

왕복동 압축기의 한 사이클은 크게 재팽창 → 흡입 → 압축 → 토출 과정으로 이해하면 쉽습니다.

1. 재팽창

피스톤이 가장 위쪽까지 올라가더라도 피스톤 윗면과 밸브 플레이트 사이에는 아주 작은 공간이 남습니다.

이를 클리어런스 체적(Clearance Volume)이라고 합니다.

이 공간에는 이전 압축 과정에서 완전히 빠져나가지 못한 고압 냉매가 남아 있습니다.

피스톤이 아래로 내려가기 시작하면 남아 있던 고압가스가 먼저 팽창합니다.

2. 흡입

재팽창으로 실린더 압력이 충분히 낮아져 흡입배관 압력보다 낮아지면 흡입밸브가 열립니다.

저온·저압 냉매가스가 실린더 내부로 들어오기 시작합니다.

피스톤이 아래쪽으로 내려갈수록 실린더 내부에 더 많은 냉매가 채워집니다.

3. 압축

피스톤이 하사점에 도달한 뒤 다시 위로 올라가기 시작합니다.

이때 흡입밸브는 닫히고 실린더 내부에 갇힌 냉매의 부피가 감소합니다.

냉매는 기체이기 때문에 부피가 감소하면서 압력과 온도가 상승합니다.

4. 토출

압축이 계속되면서 실린더 압력이 토출배관 압력보다 높아지는 순간 토출밸브가 열립니다.

고온·고압 냉매가스가 실린더에서 빠져나와 응축기로 이동합니다.

이후 피스톤은 다시 내려가면서 같은 과정을 반복합니다.

쉽게 정리하면 다음과 같습니다.

증발기 → 저압 냉매가스 → 압축기 흡입 → 피스톤 압축 → 고압 냉매가스 → 응축기

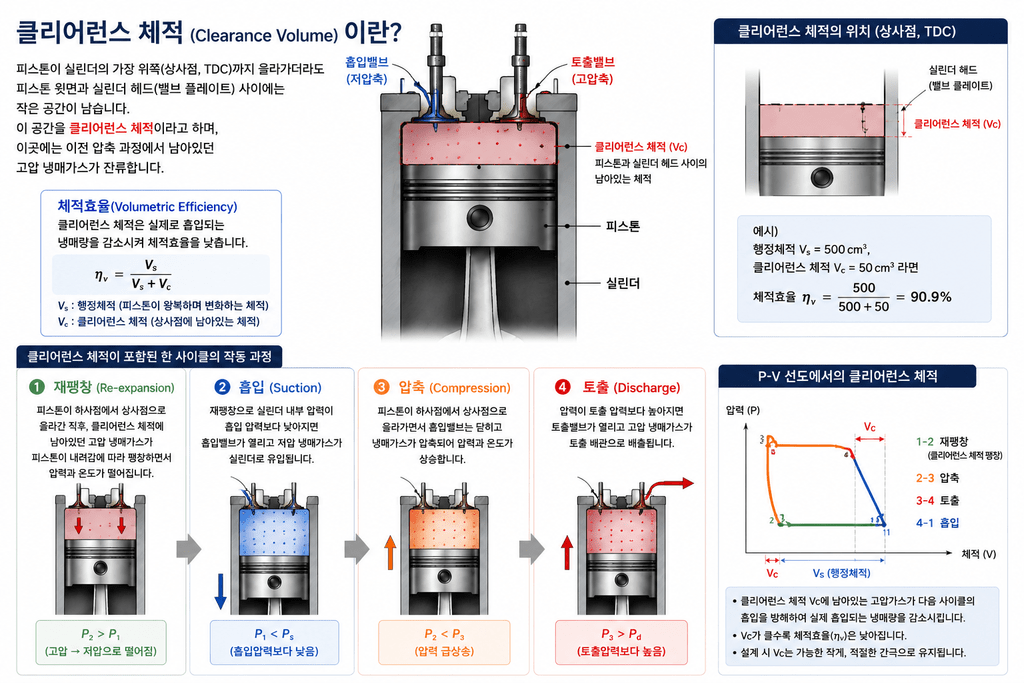

클리어런스 체적이 왜 중요한가?

피스톤과 실린더헤드가 완전히 맞닿도록 만들 수는 없습니다.

따라서 피스톤이 가장 위쪽에 있어도 일정한 공간이 남는데 이것이 앞서 설명한 클리어런스 체적입니다.

문제는 이 공간에 고압가스가 남는다는 것입니다.

다음 흡입행정에서 피스톤이 내려가도 남아 있던 고압가스가 먼저 팽창하기 때문에 즉시 새로운 냉매를 흡입할 수 없습니다.

따라서 클리어런스가 커질수록 실제 흡입할 수 있는 냉매량이 감소할 수 있습니다.

이것이 왕복동 압축기의 체적효율(Volumetric Efficiency)을 이해하는 중요한 요소입니다.

쉽게 말해 피스톤이 실린더 전체 크기만큼 움직인다고 해서 그만큼 냉매를 100% 새로 흡입하는 것은 아닙니다.

왕복동 압축기에 액냉매가 들어가면 위험한 이유

현장에서 특히 중요하게 봐야 하는 부분이 액냉매 유입입니다.

왕복동 압축기는 기본적으로 기체 냉매를 압축하도록 만들어져 있습니다.

기체는 압력을 가하면 부피가 줄어들지만 액체는 거의 압축되지 않습니다.

따라서 많은 양의 액냉매가 실린더에 들어온 상태에서 피스톤이 올라가면 냉매가 정상적으로 압축되지 않고 내부에 순간적으로 매우 높은 압력이 발생할 수 있습니다.

이를 흔히 액압축 또는 리퀴드 슬러깅(Liquid Slugging)이라고 합니다.

심할 경우 다음 부품이 손상될 수 있습니다.

흡입 리드밸브
토출 리드밸브
밸브 플레이트
헤드 가스켓
피스톤
커넥팅로드
크랭크축 및 베어링

Danfoss의 최근 압축기 적용 지침에서도 지속적인 액냉매 플러드백은 오일을 희석시키며 심한 경우 슬러깅으로 압축부품을 손상시킬 수 있다고 설명합니다.

따라서 냉동컨테이너에서 압축기에서 평소와 다른 강한 ‘턱턱’, ‘꽝꽝’ 하는 소리가 난다면 단순 베어링 소음만 볼 것이 아니라 액냉매 유입 여부도 확인해야 합니다.

오일은 왕복동 압축기에서 어떤 역할을 할까?

왕복동 압축기 내부에서는 크랭크축, 베어링, 커넥팅로드 등 많은 금속부품이 빠른 속도로 계속 움직입니다.

이때 압축기 오일이 부품 사이에 얇은 윤활막을 만들어 직접적인 금속 접촉을 방지합니다.

윤활이 제대로 이루어지지 않으면 마찰열이 증가하고 베어링이나 크랭크축이 마모될 수 있습니다.

특히 액냉매가 크랭크케이스까지 과도하게 유입되면 오일과 냉매가 섞이면서 오일의 점도가 낮아질 수 있습니다.

따라서 현장에서는 단순히 오일 높이만 보는 것이 아니라 다음 항목을 같이 보는 것이 좋습니다.

사이트글라스 오일레벨
오일의 지속적인 거품
오일 색상
금속성 이물질
압축기 이상음
흡입과 토출압력
토출온도
흡입 과열도

Carrier와 Star Cool 왕복동 압축기의 차이

기본적인 피스톤 압축 원리는 같지만 실제 냉동컨테이너에서는 설계방식이 다를 수 있습니다.

Carrier ThinLINE

Carrier 공식 자료에서는 ThinLINE에 사용되는 06D를 왕복동 압축기(Reciprocating Compressor)이면서 반밀폐형(Semi-hermetic)으로 분류합니다.

반밀폐형은 모터와 압축기 본체가 하나의 하우징 내부에 있으면서도 정비를 위해 일정 부분 분해가 가능한 구조입니다.

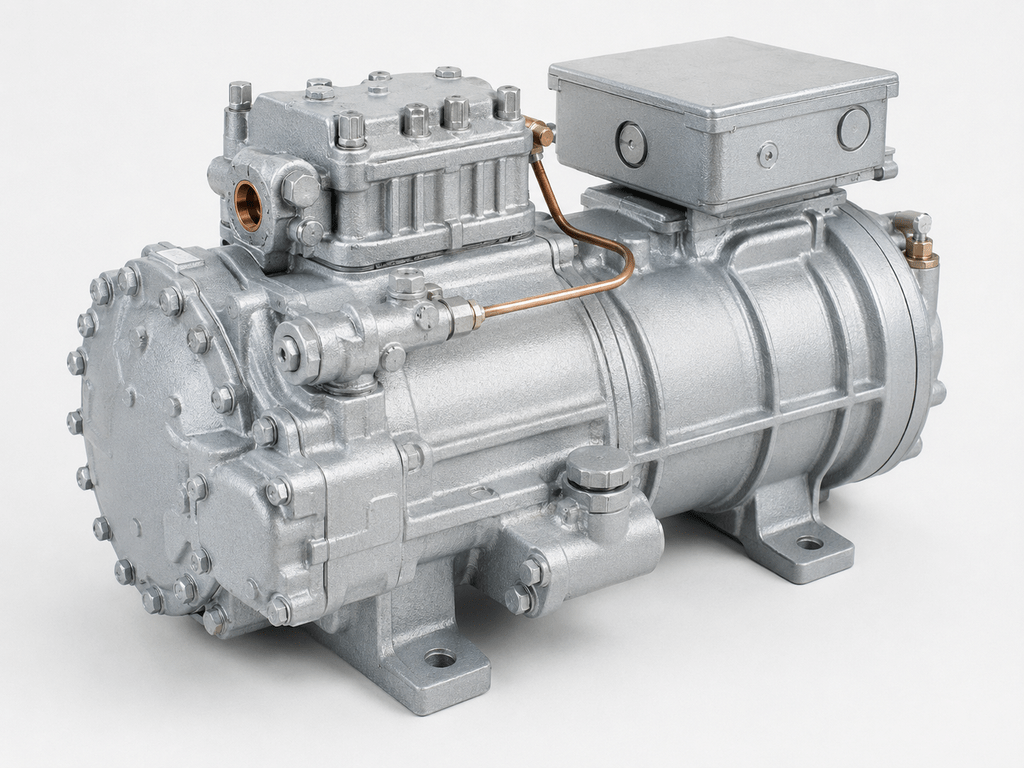

Star Cool

현재 Star Cool 1.1은 2단 왕복동 압축기를 사용합니다.

MCI는 최신 압축기에서 배기량을 높이고 최대 회전수를 약 20% 낮춰 성능과 신뢰성을 개선했다고 설명합니다. 또한 Star Cool은 주파수 변환기를 이용해 냉동부하에 따라 압축기 회전수를 조절하는 것이 특징입니다.

즉, 왕복동이라고 해서 모든 압축기가 동일하게 작동하는 것은 아닙니다.

기본적인 피스톤·밸브 작동원리는 같지만 실린더 수, 압축단수, 회전수 제어, 냉매회로 구성은 제조사와 모델에 따라 달라질 수 있습니다.

현장에서 왕복동 압축기를 볼 때 확인할 항목

압축기 내부를 바로 분해하기 전에 외부 운전정보부터 확인해야 합니다.

기본 점검 순서

알람과 최근 운전기록을 확인합니다.
압축기 입력전압과 각 상 전류를 확인합니다.
흡입압력과 토출압력을 기록합니다.
흡입관과 토출관 온도를 확인합니다.
사이트글라스 오일상태를 확인합니다.
압축기에서 금속성 소음이나 과도한 진동이 발생하는지 확인합니다.
EEV·TXV·SMV 등 냉매 공급계통을 확인합니다.
이상이 없는데 압축능력이 부족하면 밸브나 피스톤 계통을 의심합니다.

점검 횟수

PTI에서는 최소 1회 기본 상태를 확인하고, 압축기 또는 냉매회로를 수리한 뒤에는 기동 직후와 운전 안정 후 최소 2회 이상 압력·온도·전류를 비교하는 것이 좋습니다.

다만 정확한 측정시간과 허용범위는 장비 모델과 제조사 서비스 매뉴얼을 우선해야 합니다.

압축기 고장진단 관련 연구에서도 한 가지 값만 사용하는 것보다 압력·온도·진동 등 여러 신호를 함께 확인하는 것이 효과적인 것으로 보고되고 있습니다.

왕복동 압축기 점검 시 주의사항

냉동컨테이너 압축기는 고압 냉매와 고전압 전원을 사용하는 장비이므로 구조를 이해했다고 바로 분해해서는 안 됩니다.

특히 다음 사항은 반드시 주의해야 합니다.

전원 차단 및 무전압 확인 후 작업
내부에 냉매압력이 남은 상태에서 실린더헤드 분해 금지
강한 액압축 소음이 발생하면 반복 기동 금지
오일 부족 원인을 찾지 않고 임의로 계속 보충하지 않기
토출배관은 운전 직후 고온이므로 화상 주의
냉매 회수와 진공작업은 제조사 절차에 따라 시행

액냉매 유입을 막기 위해서는 팽창장치와 과열도 관리도 중요합니다. Danfoss 지침 역시 정상운전에서 압축기로 액체 냉매가 지속적으로 돌아오는 것을 방지해야 한다고 강조합니다.

왕복동 압축기 구조를 알면 고장진단이 쉬워진다

예를 들어 압축기가 정상적으로 회전하는데도 흡입압력이 잘 떨어지지 않고 토출압력도 충분히 올라가지 않는다고 가정해 보겠습니다.

이때 다음과 같이 구조적으로 생각할 수 있습니다.

흡입밸브 불량
→ 압축과정에서 냉매가 흡입측으로 역류

토출밸브 불량
→ 압축된 고압가스가 실린더로 다시 유입

피스톤링 마모
→ 압축가스가 피스톤 주변으로 누설

헤드 또는 밸브 플레이트 누설
→ 고압과 저압 사이 내부 누설 발생

하지만 냉매부족이나 팽창밸브, SMV 등의 문제도 비슷한 증상을 만들 수 있기 때문에 압축기를 바로 불량으로 판단해서는 안 됩니다.

FAQ

Q1. 왕복동 압축기와 피스톤 압축기는 같은 것인가요?

대부분 같은 의미로 사용합니다. 피스톤이 실린더 안에서 왕복운동하면서 가스를 압축하기 때문에 왕복동 압축기 또는 피스톤 압축기라고 부릅니다.

Q2. 피스톤이 한 번 왕복하면 압축이 한 번 이루어지나요?

일반적인 단동식 왕복동 압축기는 피스톤이 내려갈 때 흡입하고 올라갈 때 압축·토출하므로 크랭크축 한 회전 동안 한 번의 주요 압축과정이 이루어집니다.

Q3. 흡입밸브와 토출밸브는 컨트롤러가 열어주나요?

일반적인 왕복동 압축기의 실린더 흡입·토출밸브는 압력차에 의해 자동으로 움직입니다. 다만 압축기 용량제어나 냉매회로의 다른 솔레노이드밸브는 전기적으로 제어될 수 있습니다.

Q4. 압축기 압력이 약하면 피스톤링 문제인가요?

그럴 가능성은 있지만 바로 확정할 수는 없습니다. 밸브 누설, 냉매량, SMV·EEV·TXV, 운전부하 등 여러 원인을 먼저 확인해야 합니다.

Q5. 압축기에 액냉매가 들어가면 왜 위험한가요?

기체와 달리 액체는 거의 압축되지 않기 때문입니다. 많은 양의 액냉매가 실린더로 들어가면 피스톤이 올라갈 때 순간적으로 큰 압력이 발생해 밸브나 커넥팅로드 등 내부 부품이 손상될 수 있습니다.

Q6. Carrier와 Star Cool 모두 왕복동 압축기를 사용하나요?

일부 모델에서 사용합니다. Carrier ThinLINE은 06D 왕복동 압축기를 사용하며, 현재 Star Cool 1.1은 2단 왕복동 압축기를 사용합니다. 다만 Carrier의 모든 냉동컨테이너가 왕복동인 것은 아니므로 모델별 확인이 필요합니다.

마무리

왕복동 압축기 구조와 작동원리만 놓고 보면 모터 → 크랭크축 → 커넥팅로드 → 피스톤 → 흡입·압축·토출이라는 비교적 명확한 원리로 작동합니다.

하 지만 실제 냉동컨테이너 고장진단에서는 피스톤만 보는 것이 아니라 흡입·토출밸브, 오일 상태, 과열도, 냉매량, 팽창장치와 제어밸브까지 함께 봐야 합니다.

특히 왕복동 압축기 내부구조를 알고 있으면 현장에서 나타나는 압력 변화와 소음을 단순히 숫자로 보는 것이 아니라 “실린더 내부에서 지금 어떤 현상이 발생하고 있는가”라는 관점으로 접근할 수 있습니다.

이 차이가 압축기 자체 고장과 냉매회로 문제를 구분하는 데 큰 도움이 됩니다.

다른 냉동컨테이너 알람은 냉동컨테이너 고장코드 카테고리에서 확인 할 수 있습니다.

작성자 소개

현직 냉동컨테이너 수리 현장에서 Carrier, Star Cool 등 다양한 냉동컨테이너의 PTI, 냉동회로 점검, 압축기 및 밸브 계통 고장진단과 부품교체를 수행한 경험을 바탕으로 작성합니다. 개인 경험만으로 고장을 단정하지 않고 제조사 서비스 매뉴얼과 기술자료를 함께 확인해 내용을 정리합니다.

참고자료

Carrier Transicold, ThinLINE Container Refrigeration Unit Technical Specifications.
Carrier Marine & Offshore, 06D Reciprocating Semi-hermetic Compressor Specifications.
Maersk Container Industry, Star Cool 1.1 Next Generation Compressor.
Danfoss Climate Solutions, Compressor Application Guidelines, 2024.
Wu et al., A new method for reciprocating compressor fault diagnosis based on indicator diagram feature extraction, 2023.
Wang et al., Early warning of reciprocating compressor valve fault based on deep learning network and multi-source information fusion, 2023.
