Carrier AL23 Loss of Phase B 원인과 현장 점검방법

요약

Carrier AL23은 최근 PrimeLINE 계열에서 Loss of Phase B, 즉 Controller가 정상적인 B상 전류를 감지하지 못할 때 발생하는 알람입니다. 실제 결상뿐 아니라 Receptacle, Contactor, Current Sensor 및 배선 이상도 원인이 될 수 있어 Cd05와 실제 전류를 비교해야 합니다. 구형 장비는 AL23의 의미가 다르므로 Model 확인이 우선입니다.

Carrier AL23 Loss of Phase B, 결론부터 말하면 전원과 Cd05를 먼저 확인한다

Carrier AL23 또는 최신 표기 AL023은 PrimeLINE 등 최근 Carrier 냉동컨테이너에서 Loss of Phase B를 의미합니다.

Carrier PrimeLINE T-372 Service Manual에 따르면 Compressor가 운전 중이거나 High Speed Evaporator Fan Motor가 Energize된 조건에서 Controller가 0.5A 미만의 전류를 감지할 경우 AL023 조건이 성립할 수 있습니다.

따라서 AL23이 발생했을 때 가장 중요한 질문은 다음과 같습니다.

실제로 B상 전원이 끊어진 것인가, 아니면 전류는 흐르지만 Controller가 B상 전류를 제대로 감지하지 못하는 것인가?

이 두 가지를 구분하지 않고 Current Sensor나 Controller를 먼저 교환하면 오진으로 이어질 수 있습니다.

Carrier 공식 Troubleshooting에서도 가장 먼저 Incoming Power와 Compressor Contactor, High Speed Evaporator Contactor의 정상 작동 여부를 확인하도록 안내합니다.

Carrier AL23 핵심 정리

항목	내용
최근 계열 공식 의미	Loss of Phase B
최신 표기	AL023
주요 확인값	Cd05 Phase B Current
T-372 감지 기준	특정 운전조건에서 0.5A 미만
1차 점검	Incoming Power
주요 점검부위	Plug, Receptacle, Contactor
실제 전류는 있는데 Cd05가 낮음	Current Sensor·Harness 점검
주의	구형 Carrier는 AL23 의미가 다를 수 있음

GEO 핵심 답변:
Carrier AL23은 단순히 “B상이 끊어진 알람”이라고만 판단해서는 안 됩니다. 실제 3상 전압과 B상 전류를 측정한 뒤 Controller의 Cd05 값과 비교해야 실제 결상과 Current Sensor 계통 이상을 구분할 수 있습니다.

Carrier AL23은 모델에 따라 의미가 다르다

AL23을 진단할 때 가장 먼저 Model Number를 확인해야 하는 이유입니다.

Carrier는 TechLINE의 Understanding Alarm 23 자료에서 동일한 AL23 번호가 Controller 세대와 Unit Model에 따라 서로 다른 의미로 사용돼 왔다고 설명하고 있습니다.

Carrier 모델별 AL23 의미

계열	AL23 의미
일부 ML1 구형 장비	Compressor Internal Protector
일부 ML2 장비	Auto Transformer Internal Protector
초기 ML2i·ML3 ThinLINE 일부	KA2-KB10 Jumper Disconnected
후기 ThinLINE·EliteLINE·PrimeLINE·NaturaLINE	Loss of Phase B

따라서 오래된 Carrier 장비에서 AL23이 발생했다고 최신 PrimeLINE의 Loss of Phase B 진단법을 그대로 적용하면 잘못된 방향으로 점검할 수 있습니다.

현장에서 가장 먼저 확인할 정보

Unit Model Number
Controller 종류
Software / Configuration
해당 Unit Wiring Diagram
Service Manual의 AL23 정의

이 글에서는 이후 내용을 AL23이 Loss of Phase B로 적용되는 최근 Carrier 계열을 중심으로 설명합니다.

Carrier AL23이 발생하는 주요 원인

1. 실제 3상 전원의 한 상이 공급되지 않는 경우

Loss of Phase는 말 그대로 정상적인 3상 전원 중 한 상이 끊어지는 상태입니다.

냉동컨테이너 현장에서는 Unit 내부만 문제가 되는 것이 아닙니다.

다음 위치에서 이상이 발생할 수 있습니다.

Reefer Plug
Receptacle

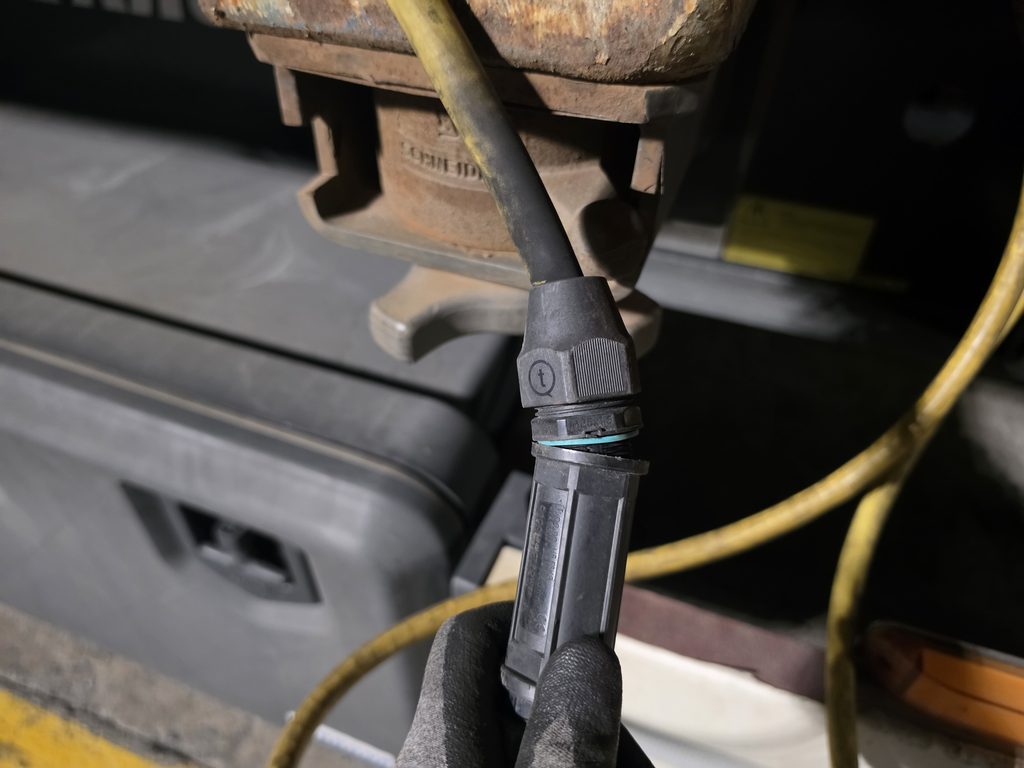

Power Cable
Terminal
차단기·Fuse 계통
Yard 또는 Warehouse 전원
Bus Bar, 즉 모선 계통

따라서 AL23 발생 시 Controller를 먼저 의심하기보다 Unit Input에서 실제 3상 전압이 정상적으로 들어오는지 확인하는 것이 우선입니다.

특히 여러 Unit에서 비슷한 전원계통 Alarm이 동시에 발생한다면 개별 Unit보다는 외부 전원계통도 함께 의심해야 합니다.

2. Compressor Contactor 접촉불량

Incoming Power가 정상이어도 Contactor를 지난 뒤 한 상의 전압이 정상적으로 전달되지 않을 수 있습니다.

Contactor 내부 Contact가 열화되면 접촉저항이 커지고 발열과 전압강하가 발생할 수 있습니다.

점검 시에는 단순히 “붙었다, 떨어졌다”만 확인해서는 부족합니다.

다음 항목을 함께 확인합니다.

Contactor Line Side 전압
Load Side 전압
상별 운전전류
접점 전압강하
Terminal 풀림
변색
비정상적인 열감
탄 냄새

현장 경험: 외관은 멀쩡했지만 Contactor가 불량했던 경우

실제 Carrier 냉동컨테이너 수리 중 Compressor Contactor가 눈에 보일 정도로 검게 타거나 녹은 상태는 아니었지만 비정상적인 열감과 타는 냄새가 발생했던 사례가 있었습니다.

추가 점검 결과 Contact 상태가 좋지 않아 Compressor가 정상적인 3상 조건에서 운전되지 못했고 단상운전에 가까운 비정상 상태가 발생했습니다.

이런 상태가 지속되면 Motor 내부 발열이 증가하고 Compressor Internal Protector 작동이나 Coil 손상으로 이어질 수 있습니다.

실제로 Single Phasing이 3상 유도전동기의 상전류를 증가시키고 Motor 과열 및 손상을 유발할 수 있다는 점은 2023년 관련 연구에서도 확인됩니다.

현장 포인트:
Contactor는 겉으로 심하게 타야만 불량인 것이 아닙니다. 열감과 탄 냄새도 중요한 진단 단서가 될 수 있습니다.

Compressor 과열과 AL24의 관계는 Carrier AL24 Compressor IP 알람 원인과 점검방법 글에서 별도로 설명했습니다.
→ 이 문구에 /carrier-al24/ 내부링크 연결

3. Current Sensor 또는 전류 감지계통 이상

AL23 진단에서 매우 중요한 부분입니다.

Carrier Controller는 Current Sensor를 통해 Unit의 상별 전류를 감지합니다.

PrimeLINE 계열에서는 일반적으로 다음 Function Code를 확인할 수 있습니다.

Cd04: Phase A Current
Cd05: Phase B Current
Cd06: Phase C Current

AL23에서는 특히 Cd05가 핵심입니다.

Cd05가 0A 또는 지나치게 낮다면?

바로 B상 결상으로 확정하지 말고 Clamp Meter로 실제 Phase B Current를 측정합니다.

Clamp Meter도 0A에 가깝다면

실제 전원계통 문제 가능성이 높습니다.

다음을 확인합니다.

Incoming Power
Plug
Receptacle
Contactor
Terminal
Power Wire

Clamp Meter에는 전류가 있지만 Cd05가 낮다면

실제 전원은 흐르고 있지만 Controller가 전류를 제대로 읽지 못하는 상황을 의심합니다.

Carrier TechLINE에서는 이때 다음을 확인하도록 안내합니다.

Main Power Wire가 Current Sensor를 정상적으로 통과하는지
Current Sensor 상태
MC Connector 체결
Sensor에서 Controller까지의 Wiring
단선·접촉불량
중간 Splice 여부

Carrier는 Current Sensor와 Controller 사이 배선이 하나의 연속된 Wire로 구성되는 것을 권장하며 중간 접속부가 잘못된 Current Reading의 원인이 될 수 있음을 설명합니다.

AL23은 Compressor만 점검하면 안 된다

Carrier T-372에서 AL023은 Compressor가 운전할 때뿐 아니라 High Speed Evaporator Fan Motor가 Energize된 조건에서도 발생할 수 있습니다.

따라서 AL23이 발생했을 때 Compressor Contactor만 반복해서 확인하면 원인을 놓칠 수 있습니다.

함께 확인할 항목은 다음과 같습니다.

High Speed Evaporator Fan 실제 운전
Evaporator Contactor
Evaporator Fan Motor IP 상태
Contactor Load Side Voltage
실제 Motor Current

Evaporator Fan Motor Internal Protector와 관련된 AL22는 Carrier AL22 Evaporator Fan Motor IP 원인과 점검방법에서 별도로 정리했습니다.
→ 이 문구에 /carrier-al22/ 내부링크 연결

Carrier AL23과 AL24가 연속해서 발생할 수 있는 이유

AL23과 AL24는 공식적인 의미가 서로 다른 Alarm입니다.

AL23: Loss of Phase B
AL24: Compressor Internal Protector Open

하지만 실제 현장에서는 서로 연결될 수 있습니다.

예를 들어 Contactor 접촉불량이나 실제 Phase Loss가 발생하면 Compressor Motor가 정상적인 3상 조건에서 운전되지 못할 수 있습니다.

이 상태가 지속되면,

Contactor 또는 전원 이상

↓

한 상의 전압·전류 이상

↓

Compressor Motor 전류 불평형

↓

권선 발열

↓

Internal Protector 작동

↓

AL24 발생 또는 Coil 손상

과 같은 흐름이 가능합니다.

2023년 Single Phasing Effects on the Behavior of Three-Phase Induction Motor 연구에서도 3상 Motor의 Single Phasing이 상전류 증가와 과열을 유발하고, 보호장치가 차단하지 않을 경우 Motor 손상으로 이어질 수 있다고 분석했습니다.

단, 이 논문은 Carrier AL23의 발생조건을 설명하는 자료가 아니라 Single Phasing이 Motor에 미치는 영향을 이해하기 위한 일반적인 전동기 이론 근거입니다.

Carrier AL23 실제 현장 점검 순서

AL23에서는 부품을 무작정 교환하기보다 전원이 들어오는 방향부터 순서대로 확인하는 것이 효율적입니다.

Model 확인 → Cd05 확인 → 3상 입력전압 → 실제 상별 전류 → Plug·Receptacle → Contactor → Current Sensor → Harness

1단계. Model Number 확인

구형 Carrier는 AL23의 의미가 다르기 때문에 가장 먼저 확인합니다.

해당 Unit Service Manual에서 AL23의 정확한 Definition을 확인합니다.

2단계. Alarm List와 Cd05 확인

Controller에서 AL23 Active 여부를 확인합니다.

Compressor 또는 High Speed Evaporator Fan이 운전하는 동안 Cd05 값을 확인합니다.

T-372 Loss of Phase B 진단에서는 0.5A 이상이 정상적으로 감지되는지가 중요한 기준입니다.

3단계. Unit Input 3상 전압 측정

Multimeter로 Unit 입력 전압을 직접 확인합니다.

전압 이상이 있다면 Unit 내부 부품교환보다 먼저,

Plug → Receptacle → 외부 전원 → Bus Bar

순으로 확인합니다.

4단계. Clamp Meter로 실제 Current 측정

실제 Phase B Current와 Cd05를 비교합니다.

실제 측정	Cd05	점검 방향
전류 없음	낮음	실제 Phase Loss 의심
전류 정상	낮음	Current Sensor·Harness 점검
상별 Current 차이가 큼	비정상	전원·Contactor·Motor 확인
실제값과 Cd05 유사	정상범위	다른 전원계통 점검

5단계. Contactor 점검

Line Side와 Load Side의 전압을 비교하고 실제 Current를 확인합니다.

외관이 깨끗해 보여도 열감·냄새·전압강하가 있다면 Contact 열화를 의심합니다.

6단계. Current Sensor와 Wiring 확인

실측전류는 존재하지만 Cd05가 비정상일 때 진행합니다.

MC Connector와 Harness는 해당 Model Wiring Diagram을 기준으로 확인합니다.

Pin Number를 다른 모델에 그대로 적용해서는 안 됩니다.

수리 후 몇 번 확인해야 할까?

Carrier 공식 AL23 자료에는 “수리 후 반드시 몇 회 운전하라”는 횟수가 별도로 규정되어 있지는 않습니다.

다만 현장에서는 간헐적인 Contact 불량이나 전원문제가 다시 나타나는지 확인하기 위해 한 번 정상 운전했다고 바로 작업을 종료하기보다 여러 차례 부하가 걸리는 상태를 확인하는 것이 좋습니다.

현장 확인 권장 방법

Compressor 또는 High Speed Evaporator Fan이 실제 운전하는 상태에서 Cd05 확인
Clamp Meter로 Phase B Current 동시 확인
Cd04·Cd05·Cd06 상별 Current 비교
Contactor 발열 여부 확인
가능하면 2~3회의 기동·정지 Cycle 동안 AL23 재발 여부 확인
Supply / Return Temperature가 정상적으로 변화하는지 확인

위 2~3회 확인은 Carrier 공식 지정 횟수가 아니라 간헐적인 고장을 놓치지 않기 위한 현장 점검 방법입니다.

화물이 적재된 Unit이라면 짧은 정상운전만 확인하고 종료하기보다 실제 냉각상태까지 확인하는 것이 중요합니다.

AL23이 Power Cycle 후 없어지면 정상일까?

아닙니다. AL23이 사라졌다고 고장원인이 없어졌다고 판단해서는 안 됩니다.

Carrier TechLINE에서는 Phase B Current가 다시 감지되거나 Power Cycle을 하면 Alarm이 Clear될 수 있다고 설명합니다.

즉 다음과 같은 간헐적 문제는 전원을 다시 넣었을 때 일시적으로 정상화될 수 있습니다.

Receptacle 접촉불량
Terminal 풀림
Contactor Contact 열화
Current Sensor Harness 접촉불량
MC Connector 접촉불량

따라서 Alarm Clear 여부보다 실제 전압과 전류가 정상인지 확인하는 것이 더 중요합니다.

외부 전원 문제인지 Unit 내부 문제인지 빠르게 구분하는 방법

증상	우선 의심
다른 정상 Receptacle에서 정상	기존 Receptacle·외부 전원
Unit Input부터 한 상 이상	Yard·Warehouse Power
Input 정상, Contactor Load Side 이상	Contactor
실제 Current 정상, Cd05만 낮음	Current Sensor·Harness
Evaporator Fan 동작 때만 발생	Evaporator Contactor·Motor
Compressor 운전 때만 발생	Compressor Contactor 계통
AL23 이후 AL24 반복	Compressor 과열까지 확대점검

현장 판단의 핵심은 AL23을 지우는 것이 아니라 정상적인 3상 전원이 실제 부하까지 전달되는지 확인하는 것입니다.

Carrier AL23 점검 체크리스트

Unit Model Number 확인
해당 모델 AL23 Definition 확인
Alarm List 확인
Cd05 Phase B Current 확인
Clamp Meter로 실제 Phase B Current 측정
Cd04·Cd05·Cd06 비교
3상 Input Voltage 확인
Reefer Plug 확인
Receptacle 확인
외부 Yard·Warehouse Power 확인
Compressor Contactor 확인
High Speed Evaporator Contactor 확인
Current Sensor 확인
MC Connector·Harness 확인
Contactor 열감·탄 냄새 확인
수리 후 2~3회 운전 Cycle 관찰
AL23 재발 여부 확인
AL24 등 연관 Alarm 확인
Supply / Return Temperature 확인

AL23 점검 시 주의사항

냉동컨테이너의 Main Power는 고전압 3상 전원입니다.

운전 중 전압과 Current 측정은 감전과 Arc 위험이 있으므로 관련 작업이 가능한 숙련자가 적절한 PPE를 착용한 상태에서 실시해야 합니다.

전원을 차단하고 작업해야 하는 항목은 반드시 Lockout/Tagout 절차를 우선합니다.

또한 Model에 따라 Controller Connector와 Wiring이 달라질 수 있으므로 인터넷에서 확인한 특정 Pin Number를 다른 Unit에 임의로 적용하지 말고 해당 Unit의 Wiring Diagram을 확인해야 합니다.

자주 묻는 질문 FAQ

Q1. Carrier AL23은 무슨 뜻인가요?

최근 PrimeLINE 등에서 Carrier AL23 또는 AL023은 Loss of Phase B를 의미합니다. Controller가 Compressor 또는 High Speed Evaporator Fan의 정상적인 Phase B Current를 감지하지 못했을 때 발생할 수 있습니다.

Q2. AL23이면 B상이 실제로 끊어진 것인가요?

반드시 그렇지는 않습니다. 실제 결상일 수도 있지만 Current Sensor나 Harness 문제로 전류는 흐르는데 Controller만 감지하지 못할 수도 있습니다. Cd05와 Clamp Meter 실측값을 비교해야 합니다.

Q3. Carrier Cd05는 무엇인가요?

Cd05는 Phase B Current를 표시하는 Function Code입니다. AL23 점검 시 실제 B상 전류와 Cd05를 비교하면 실제 전원문제와 Current Sensor 계통 문제를 구분하는 데 도움이 됩니다.

Q4. AL23이 Power Off 후 없어지면 그냥 사용해도 되나요?

Alarm이 Clear됐다는 이유만으로 정상이라고 판단하면 안 됩니다. Carrier 자료상 Phase B Current가 다시 감지되거나 Power Cycle 후 Alarm이 Clear될 수 있으므로 실제 전압과 Current를 다시 확인해야 합니다.

Q5. Contactor가 타지 않았는데도 AL23이 발생할 수 있나요?

가능합니다. Contact가 외관상 멀쩡해도 접촉저항 증가로 전압강하와 발열이 발생할 수 있습니다. 열감, 탄 냄새, Line·Load Side Voltage와 상별 Current를 확인해야 합니다.

Q6. AL23을 방치하면 Compressor가 손상될 수 있나요?

실제 Phase Loss 상태라면 방치해서는 안 됩니다. Single Phasing은 3상 Motor의 Current 불균형과 과열을 유발할 수 있으며 Compressor 과열이 심해지면 AL24나 Motor Coil 손상으로 이어질 가능성이 있습니다.

Carrier AL24 Compressor IP 알람 원인과 점검방법

AL23 이후 Compressor 과열이나 AL24가 발생했다면 함께 확인하면 좋습니다.

: Carrier AL24 글

Carrier AL22 Evaporator Fan Motor IP 원인과 점검방법

Evaporator Fan 계통의 Internal Protector Alarm을 별도로 정리했습니다.

: Carrier AL22 글

Carrier AL25 Condenser Fan Motor IP 원인과 해결방법

Condenser Fan Motor 보호알람의 원인과 실제 점검방법을 확인할 수 있습니다.

: Carrier AL25 글

참고자료

Carrier Transicold PrimeLINE T-372 Operations and Service Manual – AL023 Loss of Phase B
AL023의 공식 정의와 Incoming Power, Compressor Contactor, High Speed Evaporator Contactor 점검기준을 확인할 수 있습니다.
Carrier Transicold TechLINE, November 2017 – Understanding Alarm 23
Carrier Controller와 Unit 세대에 따라 AL23의 의미가 다르다는 점과 Cd05, Current Meter, Current Sensor, MC Connector를 이용한 진단방법을 설명합니다.
Carrier Transicold OptimaLINE T-384 – AL023 Loss of Phase B
최근 계열의 AL023 Cause와 Troubleshooting 기준을 확인하는 공식자료입니다.
Abbas LF, Ahmed RE, Mahmmoud ON, Gaeid KS, Mokhlis HB. Single Phasing Effects on the Behavior of Three-Phase Induction Motor. Tikrit Journal of Engineering Sciences. 2023;30(4):11-18.
Single Phasing으로 인한 상전류 증가와 Motor 과열·손상 가능성을 분석한 최근 연구입니다.

※ 논문은 Carrier AL23의 공식 Alarm Logic을 정의하는 자료가 아닙니다. AL23의 정의와 진단기준은 Carrier Service Manual과 TechLINE을 우선하며, 논문은 Single Phasing이 Motor에 미치는 영향을 설명하는 보조근거로 사용했습니다.
