Star Cool AL400·AL401 알람 원인과 점검방법
요약: Star Cool SCI-20과 SCI-40의 AL400·AL401은 Evaporator Fan Motor 1·2의 과열 또는 Thermistor 감시회로 이상을 의미합니다. 실제 모터 과열뿐 아니라 팬 고착, 결빙, Thermistor 배선 단선 및 Controller 측 측정회로 이상에서도 발생할 수 있어 순서에 따른 점검이 중요합니다.
Star Cool AL400 AL401 알람은 SCI-20 및 SCI-40 냉동컨테이너의 Evaporator Fan Motor 계통에서 발생하는 대표적인 Power Alarm입니다.
두 알람의 차이는 어느 Evaporator Fan Motor에서 이상을 감지했느냐입니다.

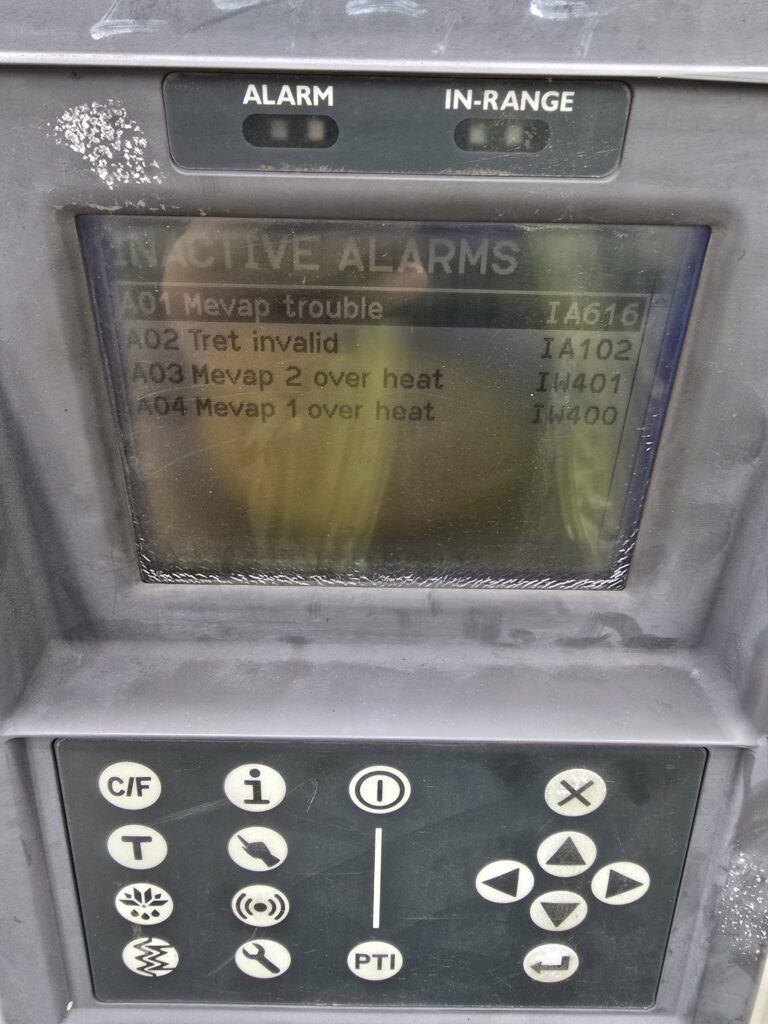

| 알람 | 표시 | 의미 |
|---|---|---|
| AL400 | Mevap 1 over heat | Evaporator Motor 1 Overheat |
| AL401 | Mevap 2 over heat | Evaporator Motor 2 Overheat |
Star Cool SCI-20/40 계열은 Evaporator Fan Motor가 2개 설치되어 있으며, Controller는 각 Motor의 내부 과열 감시신호를 개별적으로 확인합니다. 최신 서비스 자료에서도 AL400과 AL401은 각각 Evaporator Motor 1과 2의 과열 알람으로 정의되어 있습니다.
Star Cool AL400·AL401은 단순한 모터 과열 알람이 아니다
Star Cool AL400·AL401이 발생했다고 해서 반드시 Motor 자체가 타거나 실제로 과열됐다고 단정해서는 안 됩니다.
Star Cool 공식 Troubleshooting에서는 이 알람을 Motor가 과열됐거나 Thermistor Cable 연결이 느슨하거나 감시회로에 이상이 있는 상태로 설명합니다.
대표적인 원인은 다음과 같습니다.
- Evaporator Fan Motor 자체 불량
- Fan 또는 Motor Bearing 고착
- Fan 주변 결빙
- Motor 과부하 및 실제 과열
- Motor 내부 Thermistor 이상
- Thermistor Cable 단선 또는 접촉불량
- Motor Connector 접촉불량
- Controller까지 연결되는 감시배선 이상
- Interface / Terminal Block PCB 이상
- Main Controller 측 측정회로 이상
즉, Motor가 정상적으로 회전한다고 해서 AL400·AL401의 원인이 반드시 Motor 외부에 있다고 볼 수도 없고, 반대로 알람이 들어왔다고 바로 Motor부터 교환하는 것도 적절하지 않습니다.
Star Cool AL400·AL401의 발생 기준
Star Cool의 해당 계열 서비스 자료에서는 Evaporator Motor 과열 감시회로의 High Alarm Limit를 10 kΩ으로 설명합니다.
Thermistor 감시값이 High Limit를 넘어가면 Controller가 Motor Overheat 상태로 판단할 수 있습니다.
중요한 점은 Thermistor는 실제 Motor 온도뿐 아니라 배선이 끊어진 경우에도 매우 높은 저항으로 인식될 수 있다는 것입니다.
따라서:
실제 Motor 과열
뿐 아니라
Thermistor 배선 Open → 높은 저항값 → Overheat로 판단
하는 경우도 생각해야 합니다.
Star Cool AL400·AL401 발생 시 장비 동작
Star Cool AL400·AL401이 활성화되면 Controller는 안전을 위해 두 Evaporator Fan Motor를 모두 정지시킵니다.
결과적으로 컨테이너 내부 Air Circulation이 중단되고 장비 운전에 영향을 줍니다.
과열신호가 정상으로 돌아오면 알람은 Inactive 상태가 될 수 있으며, 이후 Fan을 처음부터 바로 High Speed로 돌리는 것이 아니라 처음 약 5분 동안 Low Speed로 운전한 후 이상이 재발하지 않을 때 High Speed 운전을 다시 허용하는 로직이 적용됩니다.
따라서 알람을 삭제한 직후 Fan이 Low Speed로만 운전한다고 해서 바로 또 다른 고장으로 판단해서는 안 됩니다.
현장에서 가장 먼저 할 점검
1단계. 반드시 전원을 차단하고 Fan을 손으로 확인
Star Cool AL400·AL401이 발생하면 가장 먼저 할 것은 전기 측정이 아닙니다.
메인 전원을 완전히 차단한 후 Evaporator Inspection Hatch를 열고 Fan이 자유롭게 회전하는지 확인합니다.
확인할 사항은:
- Fan이 손으로 부드럽게 회전하는가
- Bearing이 뻑뻑하지 않은가
- Fan Blade가 Housing과 닿지 않는가
- Shaft에 과도한 유격이 없는가
- Motor 주변에 Ice가 형성되어 있지 않은가
- 이물질이 Fan 회전을 방해하지 않는가
Star Cool 서비스 매뉴얼 역시 첫 점검으로 전원을 차단한 뒤 Fan이 자유롭게 회전하는지 확인하고, 회전하지 않는다면 Ice를 제거하거나 Motor 이상을 점검하도록 안내합니다.
Motor가 뜨겁다면?
Motor Body가 비정상적으로 뜨겁다면:
- Bearing 고착
- Fan 기계적 부하
- Motor 내부 문제
- 권선 이상
- 장시간 과부하 운전
등을 의심할 수 있습니다.
특히 Fan이 뻑뻑하면서 Motor까지 뜨거운 경우에는 단순 Thermistor 배선 문제보다 실제 Motor 과열 가능성이 높습니다.
2단계. Evaporator 주변 결빙 확인
Fan 자체는 정상인데 Ice가 Blade 또는 Motor 주변을 막고 있을 수 있습니다.
Evaporator Coil 결빙이 심해지면 Ice가 Fan 주변까지 확대되면서 Fan이 정상적으로 회전하지 못하는 경우도 있습니다.
이 경우 Motor만 교체해서는 근본적인 문제가 해결되지 않습니다.
다음도 함께 확인합니다.
- Evaporator Coil 결빙상태
- Defrost 정상 종료 여부
- Drain 상태
- Fan Blade 주변 Ice
- Evaporator Temperature Sensor 상태
Ice 때문에 Fan이 고착된 경우에는 결빙 원인을 먼저 해결해야 합니다.
3단계. Motor Thermistor Cable 점검
Fan이 자유롭게 회전하고 Motor 온도도 정상이라면 다음으로 Mevap Overheat 감시배선을 확인합니다.
AL400이면:
Mevap1 / Mevap1OH 계통
AL401이면:
Mevap2 / Mevap2OH 계통
을 중심으로 점검합니다.
확인할 부분은:
- Motor Plug가 끝까지 체결되어 있는가
- Connector Pin 부식 여부
- Cable 단선
- Cable 피복 손상
- Terminal 접촉상태
- Control Box까지 Continuity가 정상인가
CIM6 계열 자료에서도 Motor Plug의 완전한 삽입과 Motor에서 Control Box까지 Cable Continuity를 확인하도록 안내합니다.
4단계. Thermistor 저항 확인
일부 SCI/SCU 계열 서비스 매뉴얼에서는 Overheat Circuit을 분리한 상태에서 Cable과 Motor 측 저항을 확인하도록 안내합니다.
대표적인 판단 예시는 다음과 같습니다.
| 측정 결과 | 판단 |
|---|---|
| 1 MΩ 초과 | Cable 또는 Motor/Thermistor 이상 가능성 |
| 5 kΩ 미만 | Cable 및 Motor 감시회로 정상 가능성 높음 |
| High Limit 약 10 kΩ 초과 | Controller가 Overheat로 판단 가능 |
다만 Controller 세대와 Software Version에 따라 Connector 구성과 점검방식이 다를 수 있으므로, 실제 장비 Control Box 내부 Wiring Diagram을 우선 확인해야 합니다.
특히 CIM5와 CIM6에서는 Connector와 Interface 구성에 차이가 있으므로 단순히 특정 Terminal 번호만 외워서 측정하는 방식은 권장하지 않습니다.
5단계. Controller 측 기준전압 확인
구형 SCI/SCU 서비스 자료에서는 Motor Overheat Input을 분리한 상태에서 Controller 측 기준전압을 확인하는 절차도 제공합니다.
매뉴얼 세대에 따라 약간 차이가 있지만 대표적인 정상범위는 대략:
약 4.8 ~ 5.2 V DC
입니다.
일부 자료에서는 4.80~5.05V DC를 사용하고, 후기 자료에서는 4.80~5.20V DC를 제시하기도 합니다.
따라서 현장 장비의 Software Version과 Service Manual을 기준으로 판단하는 것이 안전합니다.
Thermistor가 연결된 상태에서 측정전압이 약 2.5V DC 미만이면 정상 감시범위로 판단하도록 안내하는 매뉴얼도 있습니다.
Motor가 정상인데 AL400·AL401이 계속 발생한다면?
이 부분이 중요합니다.
다음 조건이라면 Motor를 무조건 교환하지 말고 감시회로 쪽으로 범위를 넓혀야 합니다.
- Fan 자유회전 정상
- Motor 실제 온도 정상
- Motor 작동 정상
- Cable Continuity 정상
- Thermistor 저항 정상
- 그런데 AL400 또는 AL401이 반복
이 경우 다음을 확인합니다.
Connector 및 Cable
진동이나 부식 때문에 순간적으로 Thermistor Circuit이 Open되면 Controller는 높은 저항값으로 인식할 수 있습니다.
특히 부두 환경에서는 습기와 염분 때문에 Connector 상태가 좋지 않은 장비도 있으므로 Terminal 부식을 함께 확인하는 것이 좋습니다.
Interface / Terminal Block PCB
일부 Star Cool Controller 구성에서는 Interface/Terminal Block PCB에 관련 저항회로가 있습니다.
일부 매뉴얼에서는 X33/X34 부근 저항값을 220 kΩ으로 확인하도록 안내합니다.
Main Controller
배선과 Motor가 모두 정상인데 Controller Input 값이 비정상적이면 Main Controller 측 감시회로 이상 가능성도 있습니다.
따라서 AL400·401 = 무조건 Motor 교환이라는 방식보다 단계적으로 진단하는 것이 불필요한 부품 교환을 줄일 수 있습니다.

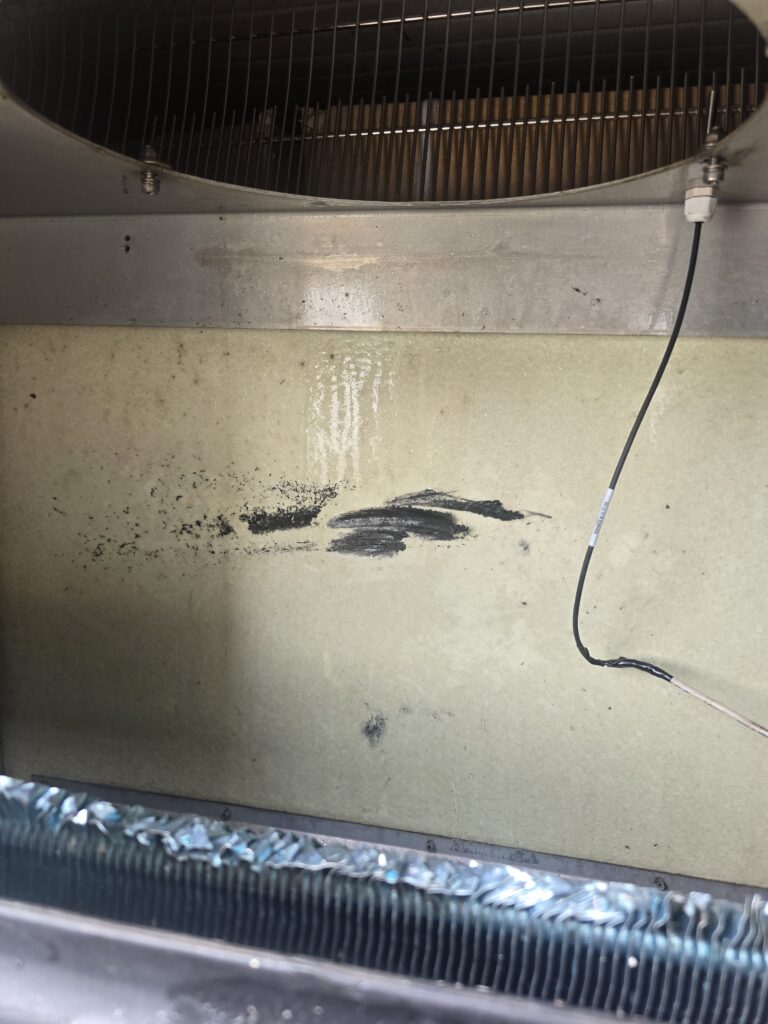

현장 Evaporator Fan Motor 교체 사례
Evaporator Motor 자체의 고착이나 과열이 확인되면 Motor 교체가 필요합니다.
Star Cool 공식 서비스 절차에서는 Motor 교환 전에 Main Power Supply를 반드시 차단하도록 명시하고 있습니다. Motor와 Fan Assembly는 Evaporator Inspection Opening을 통해 탈거하도록 구성되어 있습니다.
Motor를 교체했다면 바로 작업을 종료하지 말고 다음 사항을 확인하는 것이 좋습니다.
- Fan Blade 자유회전
- 회전방향
- High Speed 운전
- Low Speed 운전
- Motor 이상진동
- Motor 이상소음
- Connector 체결
- Thermistor Signal
- Alarm 재발 여부
Star Cool Evaporator Fan Motor 기본 사양
현재 SCI-20/40 계열 자료에서는 Evaporator Fan Motor가 2개 사용되며, 3상 400/460V AC, 50/60Hz의 Dual-Speed Motor가 적용됩니다.
팬은 Motor Shaft에 직접 연결되는 Axial Fan 구조입니다.
따라서 교체품을 사용할 때는 단순히 물리적으로 장착되는지만 확인해서는 안 됩니다.
- Voltage
- Frequency
- Dual-Speed 구성
- Rotation
- Motor Protection
- Connector 및 Thermistor 구성
이 장비 사양과 일치하는지 확인해야 합니다.
Star Cool AL400·AL401과 AL613 Motor Trouble의 관계
Star Cool AL400·AL401이 일시적으로 한 번 발생한 것과 반복적으로 발생하는 것은 구분해야 합니다.
Star Cool에는 별도의 AL613 Motor Trouble이 존재합니다.
AL613은 Evaporator Fan Motor 또는 Condenser Fan Motor에서 과열신호가 반복되거나 일정 시간 지속되는 경우 발생할 수 있으며, AL400·401·402가 선행 또는 동반될 수 있습니다.
따라서:
AL400/401 발생 → 삭제 → 다시 발생 → 또 삭제
를 반복하기보다는 AL613까지 이어지는 장비라면 원인을 반드시 찾아야 합니다.
Evaporator Fan이 정상적으로 작동하지 않으면 컨테이너 내부 Air Circulation이 제한되고 화물 온도 유지에도 직접적인 영향을 줄 수 있습니다.
Star Cool AL400·AL401 현장 점검 순서 정리
현장에서는 다음 순서로 접근하면 효율적입니다.
1. Alarm 확인
- AL400 → Motor 1
- AL401 → Motor 2
2. Main Power OFF
전원 차단 후 Evaporator Inspection Hatch를 엽니다.
3. Fan 자유회전 확인
- Bearing
- Ice
- Blade 간섭
- Shaft
- Motor 온도
를 확인합니다.
주의: Star Cool AL400·AL401이 실제 Evaporator Fan Motor 과열로 발생한 경우 Motor Body는 매우 높은 온도까지 올라갈 수 있습니다. 전원을 차단했더라도 바로 맨손으로 Motor를 잡지 말고 충분히 식을 때까지 기다린 뒤 보호장갑을 착용하고 점검해야 합니다. 특히 Bearing 고착이나 권선 이상으로 과열된 Motor는 외관상 정상처럼 보여도 표면온도가 높아 화상을 입을 수 있습니다.
4. Motor Plug와 Thermistor Cable 확인
Connector와 Cable을 육안점검합니다.
5. Thermistor Circuit 측정
장비 Service Manual과 Wiring Diagram을 기준으로 Resistance와 Continuity를 확인합니다.
6. Controller Input 확인
필요하면 Controller 측 기준전압과 Thermistor 연결 후 Signal Voltage를 확인합니다.
7. Motor 불량 확정 시 교체
Motor 교체 후 High/Low Speed를 모두 확인합니다.
8. 충분히 운전 후 Alarm 재발 확인
Overheat Signal이 해제된 뒤 처음에는 Low Speed 운전이 이루어질 수 있으므로 일정 시간 운전상태를 관찰합니다.
Star Cool AL400·AL401 핵심 정리
AL400 = Evaporator Motor 1 Overheat
AL401 = Evaporator Motor 2 Overheat
두 알람 모두 실제 Motor 과열뿐 아니라 Thermistor Cable이나 감시회로 이상에서도 발생할 수 있다는 점이 핵심입니다.
따라서 가장 효율적인 점검 순서는:
Fan 자유회전 → Motor 온도 → 결빙 → Connector → Thermistor Cable → Resistance → Controller Input
순입니다.
Motor가 실제로 고착되거나 과열됐다면 교체가 필요하지만, Fan이 정상이고 Motor도 차갑다면 처음부터 Motor를 교환하기보다는 Thermistor Signal 계통을 먼저 확인하는 것이 좋습니다.
특히 부두에서 장기간 사용되는 냉동컨테이너는 진동, 습기, 염분 등의 환경에 노출되기 때문에 Connector와 배선상태도 중요한 점검 대상입니다.
적용 장비 및 주의사항
이 글은 Star Cool SCI-20 / SCI-40 계열의 AL400 및 AL401을 중심으로 작성했습니다. 현재 Star Cool 서비스 매뉴얼은 SCI-20/40/CA 및 SCU-20/40을 함께 다루고 있으며, AL400·401은 공통적으로 Evaporator Motor Overheat 계통 알람으로 사용됩니다.
다만 오래된 Controller와 최신 CIM6 계열 사이에는 Connector 구성, 세부 Troubleshooting 절차 및 Alarm Severity 표기에 차이가 있습니다. 예를 들어 구형 자료에서는 AL400·401을 Warning으로 분류한 버전이 있는 반면, 후기 SCI-20/40 자료에서는 Fatal Alarm으로 분류된 버전도 확인됩니다. 따라서 실제 장비의 Software Version과 해당 Service Manual을 우선해야 합니다.
Evaporator Motor를 점검하거나 교체할 때는 반드시 Main Power를 차단하고, 회전체가 완전히 정지한 것을 확인한 뒤 작업해야 합니다.
냉동컨테이너 Starcool사의 알람은 Starcool 고장코드 카테고리에서 확인 할 수 있습니다.
참고자료
Star Cool Operating and Service Manual – SCI-20/40/CA, SCU-20/40
최신 계열 매뉴얼은 SCI-20/40과 SCU-20/40의 구조, Evaporator Motor 사양 및 Alarm 목록을 함께 제공합니다.
Star Cool CIM6 Alarm Manual
AL400·AL401의 High Limit, Fan 정지 로직 및 복귀 절차를 확인할 수 있습니다.
Star Cool SCI-20 Operating & Service Manual
AL400·401이 각각 Mevap1/Mevap2 Overheat로 정의되어 있습니다.
