냉동컨테이너 EEV 전자팽창밸브 원리와 고장진단

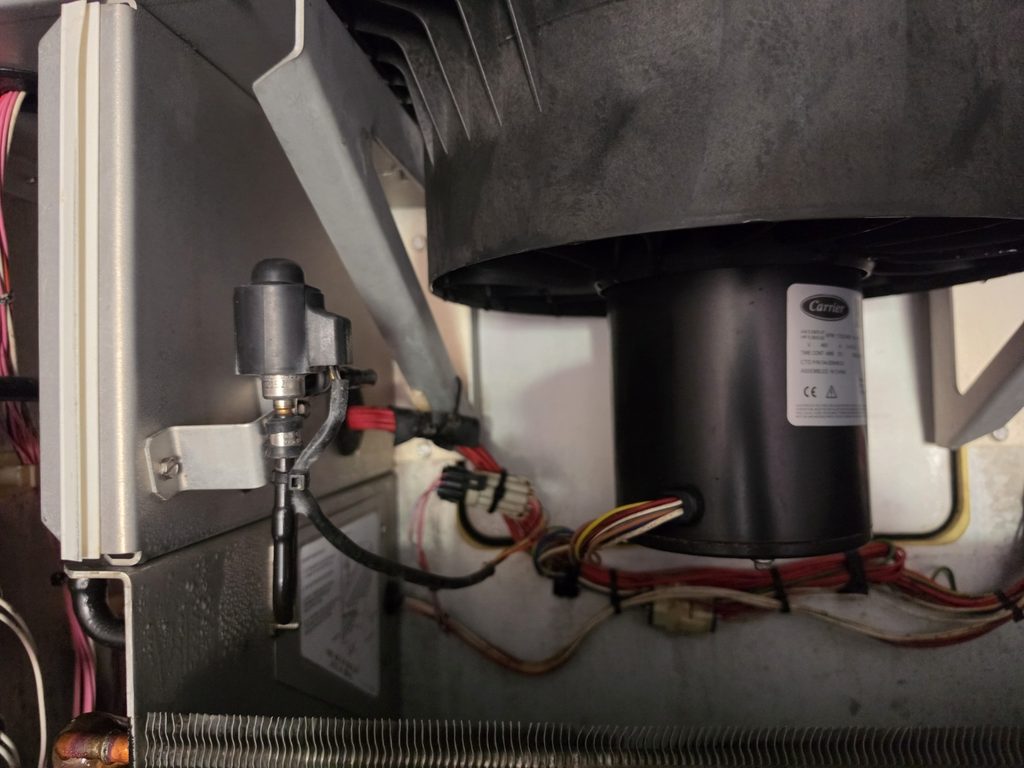

Carrier사 냉동컨테이너 EEV와 EEV Coil 부분
요약문
냉동컨테이너 EEV는 증발기로 들어가는 냉매량을 전자적으로 조절해 적정 과열도를 유지하는 핵심 부품입니다. 밸브가 너무 닫히면 냉동능력이 떨어지고, 과도하게 열리면 액냉매가 압축기로 돌아갈 수 있으므로 개도율·압력·온도·센서값을 함께 확인해야 정확한 진단이 가능합니다.
냉동컨테이너 EEV 전자팽창밸브 원리와 고장진단
냉동컨테이너 EEV, 단순히 냉매를 줄이는 밸브가 아니다
결론부터 말하면 EEV(Electronic Expansion Valve)는 고압 액냉매의 압력을 낮추는 동시에 증발기에 필요한 냉매량을 실시간으로 조절하는 전자식 팽창밸브입니다.
냉동컨테이너에서 EEV가 정상적으로 작동하지 않으면 압축기와 응축기가 멀쩡하더라도 컨테이너 온도가 제대로 내려가지 않을 수 있습니다.
EEV가 지나치게 닫히면 증발기에 냉매가 부족해지고, 반대로 너무 많이 열리면 액냉매가 완전히 증발하지 못한 상태로 압축기까지 돌아오는 Floodback 위험이 증가합니다.
따라서 EEV의 핵심 목적은 단순히 냉매를 많이 또는 적게 보내는 것이 아니라,
증발기를 최대한 활용하면서 압축기로 액냉매가 넘어가지 않을 정도의 적절한 과열도를 유지하는 것입니다.
Carrier PrimeLINE 공식 서비스 자료에서도 EEV는 증발기 출구의 과열도를 유지하고 증발기 부하에 맞춰 냉매 유량을 자동 조절하는 장치로 설명됩니다.

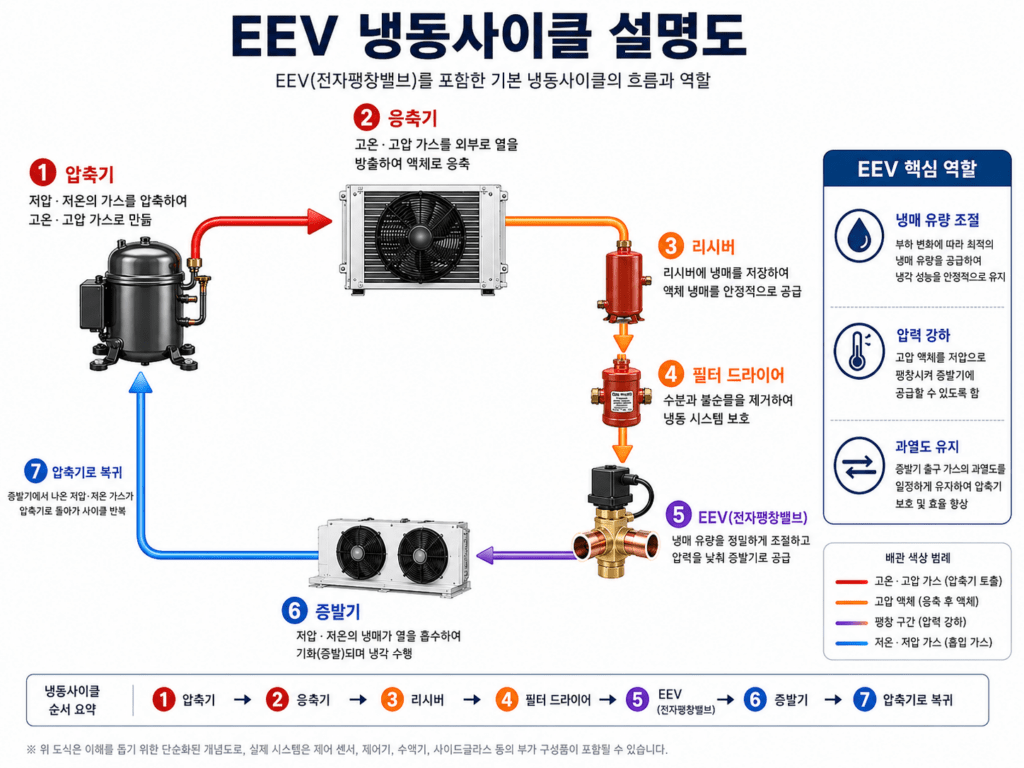

냉동컨테이너 EEV는 냉동사이클 어디에 있을까?
기본 냉매 흐름을 보면 위치가 쉽게 이해됩니다.
압축기
↓
응축기
↓
리시버
↓
필터 드라이어
↓
Economizer
↓
EEV
↓
증발기
↓
압축기
응축기를 통과한 냉매는 비교적 높은 압력의 액체 상태입니다.
이 냉매가 EEV의 좁은 오리피스를 통과하면 압력이 급격히 낮아지고 일부 냉매가 즉시 증발하면서 온도도 떨어집니다.
이 저온·저압 냉매가 증발기로 들어가 컨테이너 내부 공기의 열을 흡수합니다.
Economizer와 EEV의 관계는 Vapor Injection과 Economizer 원리 글에서 자세히 확인할 수 있습니다.

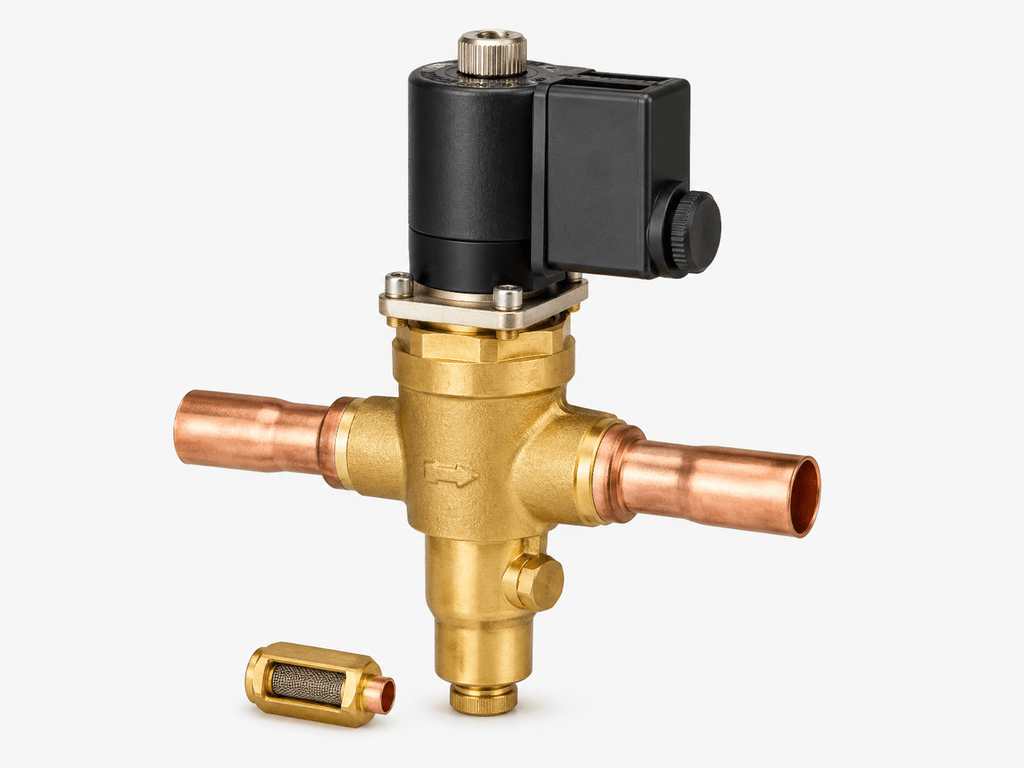

냉동컨테이너 EEV 내부 구조와 작동원리
냉동컨테이너 EEV는 일반적인 솔레노이드밸브처럼 단순히 완전 개방 또는 완전 폐쇄만 하는 장치가 아닙니다.
많은 냉동용 EEV는 스테퍼 모터(Stepper Motor)를 이용합니다.
스테퍼 모터는 컨트롤러에서 전기 펄스를 받을 때마다 아주 조금씩 회전하고, 그 움직임을 이용해 니들 또는 밸브 포트를 정밀하게 열고 닫습니다.
Danfoss 역시 현재 냉동·공조용 EEV에 스테퍼 모터를 적용해 증발기로 들어가는 액냉매를 정밀하게 제어한다고 설명합니다.
주요 구성
| 부품 | 역할 |
|---|---|
| Valve Body | 실제 냉매가 통과하는 본체 |
| Orifice | 냉매가 팽창하는 좁은 통로 |
| Needle | 유로 면적 조절 |
| Stepper Motor Coil | 밸브 위치 이동 |
| Strainer | 이물질 유입 방지 |
| Controller | 필요한 개도율 계산 |
| Pressure Sensor | 증발압력 측정 |
| Temperature Sensor | 흡입측 냉매온도 측정 |
컨트롤러는 압력과 온도를 이용해 현재 과열도를 계산하고 EEV를 조금씩 열거나 닫습니다.
과열도와 EEV는 왜 항상 같이 이야기할까?
EEV를 이해하려면 과열도(Superheat)를 알아야 합니다.
과열도는 쉽게 말하면,
현재 흡입가스 온도 – 현재 압력에서의 냉매 포화온도
입니다.
예를 들어 현재 증발압력에서 냉매의 포화온도가 -25℃인데 증발기 출구 온도가 -18℃라면 과열도는 약 7K입니다.
과열도가 있다는 것은 냉매가 이미 모두 증발한 뒤 추가로 열을 받아 기체 상태에서 온도가 올라갔다는 의미입니다.
과열도가 너무 높다면
증발기 뒤쪽에 냉매가 없는 구간이 지나치게 많다는 의미일 수 있습니다.
원인으로는 다음을 생각할 수 있습니다.
- EEV 개도 부족
- EEV 또는 Strainer 막힘
- 냉매 부족
- 필터 드라이어 막힘
- 액관 공급 부족
과열도가 너무 낮다면
냉매가 증발기에서 완전히 증발하지 못하고 있을 가능성이 있습니다.
- EEV 과다 개방
- 센서값 오류
- 압력센서 오류
- 제어 이상
- 낮은 증발기 부하
상황에 따라 액냉매가 압축기로 돌아가는 Floodback으로 이어질 수 있습니다.
최근 EEV 제어 연구에서도 너무 낮은 과열도 설정은 냉매 상태와 압력이 불안정해지고 액냉매가 증발기 출구에 나타날 위험이 있다는 결과가 보고됐습니다.
Carrier PrimeLINE EEV는 어떻게 제어할까?
Carrier PrimeLINE에서는 마이크로프로세서가 Evaporator Pressure Transducer(EPT) 등의 신호를 이용해 증발기 과열도를 계산하고 EEV의 스테퍼 모터에 펄스를 보냅니다.
EEV는 이 신호에 따라 오리피스를 열거나 닫으며 목표 과열도를 유지합니다.
현장에서 특히 유용한 것이 Cd54입니다.
Carrier 자료에서 Cd54는 Suction Port Superheat와 EEV 상태를 확인하는 기능으로 안내되며, ENTER를 누르면 EEV Position을 %로 확인할 수 있는 모델이 있습니다.
즉,
과열도 + EEV 개도율
을 동시에 비교할 수 있습니다.
예를 들어 과열도가 높은데 EEV가 거의 닫혀 있다면 왜 컨트롤러가 밸브를 닫고 있는지 센서와 제어조건을 확인해야 합니다.
반대로 EEV가 높은 개도율인데도 과열도가 계속 높다면 실제 냉매가 밸브를 통과하고 있는지를 의심해야 합니다.
냉동컨테이너 EEV가 100% 열려 있다고 냉매가 정상적으로 흐르는 것은 아니다
현장에서 매우 중요한 부분입니다.
컨트롤러에 **EEV 100%**라고 표시된다고 해서 실제 밸브 내부 유로가 100% 열린 것을 보장하지는 않습니다.
표시값은 기본적으로 컨트롤러가 밸브에 요구한 위치라고 보는 것이 안전합니다.
다음과 같은 경우에는 표시와 실제 냉매 흐름이 달라질 수 있습니다.
- EEV 코일 이상
- 스테퍼 모터 작동불량
- Valve Stem 고착
- Strainer 막힘
- Valve Body 내부 이물질
- 코일과 밸브 바디 조합 오류
- 배선 또는 커넥터 문제
특히 Carrier는 2026년 PrimeLINE과 OptimaLINE용 EEV를 변경하면서 신형과 구형 Valve Body·Coil 일부 조합이 서로 호환되지 않는다고 공식 안내했습니다.
잘못 조합하면 EEV 작동불량, 과열도 제어불안정, 알람 또는 성능저하가 발생할 수 있으므로 Part Number 확인이 중요합니다.
냉동컨테이너 EEV 고장 시 대표적인 증상
| 증상 | 의심할 수 있는 원인 |
| 흡입압력이 지나치게 낮음 | EEV 막힘·과소 개방·냉매 부족 |
| 과열도 지나치게 높음 | 냉매공급 부족·Strainer 막힘 |
| 흡입압력이 지나치게 높음 | EEV 과다 개방 또는 부하 문제 |
| 압축기 Floodback | EEV 과다공급·센서 이상 |
| 개도율 변하는데 압력 변화 없음 | Valve Body 고착·코일 문제 |
| 개도율 100% 지속 | 냉매 부족 또는 공급계통 제한 가능 |
| 개도율 0% 근처 지속 | 센서값 또는 제어조건 점검 필요 |
| 개도율 반복적으로 크게 변함 | Hunting 또는 센서·제어 불안정 |
여기서 중요한 것은 EEV 개도율만으로 부품 불량을 확정하지 않는 것입니다.
냉매 부족도 EEV를 계속 열게 만들 수 있고, 증발기 풍량 부족이나 센서 이상도 EEV 제어에 영향을 줄 수 있습니다.
실제 현장 EEV 점검 순서
1. 알람과 운전상태 확인
먼저 최근 알람과 데이터로그를 확인합니다.
Supply Air, Return Air 온도와 Set Point 차이도 같이 봅니다.
2. EEV 개도율 확인
Carrier PrimeLINE에서는 적용 모델의 Cd54 등을 이용해 EEV Position을 확인합니다.
개도율 하나만 기록하지 말고 1~2분 간격으로 최소 3회 정도 변화 추세를 보는 것이 좋습니다.
밸브는 운전부하에 따라 계속 움직이기 때문입니다.
3. 흡입압력과 흡입온도 확인
현재 증발압력과 흡입온도를 측정해 과열도를 확인합니다.
Controller 값과 실제 측정값이 크게 다르다면 EEV보다 먼저 EPT 또는 온도센서를 점검할 필요가 있습니다.
4. Cd41 Override 활용
Carrier PrimeLINE 계열에서는 Cd41 Valve Override 기능으로 EEV를 일정 개도율로 강제 제어할 수 있는 모델이 있습니다.
서비스 자료에는 CLOSE, 0, 3, 6, 10, 25, 50, 100% 등의 설정이 제공되며 Override Timer는 최대 5분까지 사용할 수 있습니다.
EEV 개도율을 단계적으로 변경하면서 흡입압력과 냉매 흐름이 실제로 반응하는지 확인하면 기계적인 밸브 고착을 판단하는 데 도움이 됩니다.
5. 액관 공급상태 확인
EEV를 의심하기 전에 다음도 확인합니다.
- 냉매량
- Filter Drier
- Economizer
- Liquid Line Service Valve
- Receiver 상태
- EEV Strainer
EEV 앞에 냉매가 제대로 공급되지 않으면 밸브가 정상이어도 증발기로 냉매를 보낼 수 없습니다.
EEV 교체 전에 꼭 확인할 것
EEV가 반응하지 않는다고 바로 밸브 전체를 교환하면 오진할 수 있습니다.
다음 순서로 보는 것이 좋습니다.
- EEV 명령 개도율 확인
- EPT 압력값 확인
- 흡입온도센서 확인
- 실제 게이지 압력과 Controller 값 비교
- 코일·배선·커넥터 점검
- EEV 개도 변경 시 압력 반응 확인
- Strainer 막힘 확인
- Filter Drier 압력·온도 이상 확인
- 냉매량 확인
- Valve Body와 Coil Part Number 확인
Carrier의 2026년 기술자료에서는 신형 EEV Body와 Coil을 혼용하지 말고 기존 부품번호를 확인한 뒤 교체하도록 특별히 경고하고 있습니다.
냉동컨테이너 EEV 점검 및 교체 시 주의사항
냉동컨테이너의 EEV는 고압 액관에 위치하므로 냉매가 남아 있는 상태에서 바로 분리해서는 안 됩니다.
Carrier 서비스 절차에서도 EEV 교체 전 Pump Down, 전원 차단 등을 수행하고 교환 후에는 진공과 냉매 상태, 과열도 및 Pre-trip 운전을 확인하도록 안내합니다.
특히 다음 사항을 주의해야 합니다.
- 냉매 압력이 남은 상태에서 Valve Body 분해 금지
- 전원 인가 상태에서 Coil 또는 Connector 임의 분리 금지
- 브레이징 시 Valve Body 과열 방지
- 이물질이 배관 안으로 들어가지 않도록 관리
- 교체 후 Filter Drier 상태 확인
- 진공작업 후 누설 확인
- 수리 완료 후 과열도 재확인
- EEV가 움직인다는 이유만으로 정상 판정하지 않기
냉동컨테이너 EEV와 TXV의 차이는 무엇일까?
TXV와 EEV 모두 증발기로 공급되는 냉매량을 조절하는 팽창밸브입니다.
차이는 제어방법입니다.
TXV는 주로 감온통과 압력에 의해 기계적으로 움직이는 반면 EEV는 컨트롤러와 센서를 이용해 전기적으로 제어됩니다.
Danfoss는 EEV의 장점으로 정밀한 위치 제어와 다양한 부하조건에 대응할 수 있는 냉매 유량조절 능력을 설명하고 있습니다.
냉동컨테이너처럼 외기온도와 화물부하, 설정온도가 크게 달라지는 장비에서는 이런 정밀제어가 특히 중요합니다.
FAQ
Q1. EEV가 100%인데 온도가 안 떨어지면 EEV 고장인가요?
반드시 그렇지는 않습니다. 냉매 부족이나 Filter Drier 막힘, 액관 공급불량 등이 있으면 컨트롤러가 냉매량을 늘리기 위해 EEV를 계속 열 수도 있습니다.
Q2. EEV Coil만 고장 날 수도 있나요?
가능합니다. Coil, 배선, Connector 또는 Valve Body가 각각 문제를 일으킬 수 있습니다. 따라서 전기적인 명령과 실제 냉매 흐름을 함께 확인해야 합니다.
Q3. EEV가 움직이는지 어떻게 확인하나요?
적용되는 Carrier PrimeLINE에서는 Cd41 Override 등을 이용해 개도율을 강제로 변경한 뒤 흡입압력과 온도변화를 확인할 수 있습니다. 다만 장비 모델별 서비스 매뉴얼을 우선해야 합니다.
Q4. EEV 고장이 압축기를 손상시킬 수도 있나요?
과다 냉매공급으로 지속적인 Floodback이 발생하면 오일 희석이나 액압축 위험이 증가할 수 있습니다. 반대로 냉매 공급이 지나치게 적으면 냉동능력 저하와 높은 과열도가 발생할 수 있습니다.
Q5. EEV를 교환하면 바로 정상으로 돌아오나요?
원인이 Valve Body 자체라면 해결될 수 있지만 센서, 냉매량, 배관막힘, 컨트롤러 문제가 원인이라면 EEV를 교환해도 증상이 그대로 남습니다.
Q6. EEV와 Economizer EXV는 같은 밸브인가요?
아닙니다. 메인 EEV는 증발기로 가는 냉매량을 조절하고, Economizer EXV는 Economizer 분기 냉매를 팽창시킵니다. 회로에서 역할과 설치 위치가 다릅니다.
마무리
냉동컨테이너 EEV는 단순한 팽창장치가 아니라 압력과 온도센서 정보를 이용해 증발기에 공급되는 냉매량과 과열도를 지속적으로 조절하는 제어부품입니다.
EEV 고장진단에서 가장 중요한 것은,
EEV 개도율 → 흡입압력 → 흡입온도 → 과열도 → 실제 냉매 흐름
을 연결해서 보는 것입니다.
특히 컨트롤러에서 EEV가 100% 또는 0%로 표시된다는 사실만으로 밸브 자체를 교환해서는 안 됩니다.
냉매량, Filter Drier, 센서, Strainer와 배관상태까지 확인한 뒤 실제 EEV 명령에 따라 냉매압력이 반응하는지를 확인해야 정확한 진단이 가능합니다.
액냉매가 압축기로 유입될 때 발생할 수 있는 기계적인 문제는 왕복동 압축기 구조와 작동원리 글도 함께 참고하면 이해하기 쉽습니다.
작성자 소개
현직 냉동컨테이너 수리 현장에서 Carrier, Star Cool 등 다양한 냉동컨테이너의 PTI, 냉동회로 점검, 압축기·EEV·TXV·Economizer 및 솔레노이드밸브 계통 고장진단과 부품교체 경험을 바탕으로 작성합니다. 현장 경험만으로 부품불량을 단정하지 않고 제조사 서비스 매뉴얼과 최근 기술자료를 함께 확인해 내용을 정리합니다.
