Daikin 냉동컨테이너 E109 알람 원인과 점검방법
요약: Daikin E109 알람은 냉동컨테이너 운전 중 저압이 비정상적으로 낮아졌을 때 발생합니다. 주요 원인은 냉매 부족, LSV 작동불량, 드라이어·필터·스트레이너 막힘, EEV 이상이며 실제 압력과 LPT 표시값까지 함께 비교해야 정확한 진단이 가능합니다.
Daikin E109는 ZESTIA를 포함한 LX10F 계열 냉동컨테이너에서 발생하는 저압 관련 알람입니다. 단순히 냉매가 부족하다는 의미는 아니며, 냉매가 증발기까지 정상적으로 공급되지 못하는 여러 상황에서 발생할 수 있습니다.
Daikin LX10F 서비스 매뉴얼에서 E109는 운전 중 LPT(Low Pressure Transducer)가 -70 kPa 이하인 상태가 2초간 유지될 때 발생하도록 정의되어 있습니다.
Daikin E109 알람 발생 조건
Daikin E109의 공식 로직은 다음과 같습니다.
운전 중 LPT ≤ -70 kPa 상태가 2초 동안 지속
여기서 LPT는 냉동시스템의 저압측 압력을 측정하는 Low Pressure Transducer, 저압 압력센서입니다.
따라서 E109가 발생했다는 것은 컨트롤러가 실제 또는 계산상으로 흡입압력이 지나치게 낮아졌다고 판단했다는 의미입니다.
Daikin E109 발생 시 장비는 약 3분간 대기 후 재기동하며, 같은 현상이 반복되면 최대 9회 재시도한 뒤 장시간 대기 상태로 전환될 수 있습니다. LX10F 서비스 매뉴얼에는 E109가 반복될 경우 F109로 이어지는 로직도 확인됩니다.
E109와 F109의 차이
두 알람은 모두 저압과 관련되어 있지만 발생 시점이 다릅니다.
| 알람 | 대표적인 발생 조건 |
|---|---|
| E109 | 정상 운전 중 LPT가 -70 kPa 이하로 2초 지속 |
| F109 | 컴프레서 기동 직후 저압이 지나치게 낮아지거나 E109가 반복 발생 |
일부 LX10F 버전의 서비스 매뉴얼에서는 F109를 컴프레서 기동 후 2초 이내 LPT가 -72 kPa 이하가 되거나 E109가 반복 발생했을 때의 정지 알람으로 설명합니다.
따라서 Daikin E109가 반복된다면 단순 알람 삭제만 하지 말고 원인을 찾아야 합니다.
Daikin E109의 주요 원인
Daikin 서비스 매뉴얼에서는 E109의 주요 원인을 크게 세 가지로 분류합니다.
1. 냉매 부족
첫 번째는 Refrigerant Shortage, 냉매 부족입니다.
냉매량이 부족하면 증발기로 공급되는 냉매량이 감소하고 흡입압력이 과도하게 떨어질 수 있습니다.
다음과 같은 현상이 같이 나타날 수 있습니다.
- 저압이 비정상적으로 낮음
- Pull-down 능력 저하
- 액관 또는 Sight Glass 상태 이상
- 운전시간이 길어짐
- 설정온도 도달 지연
- 누설 흔적 확인
다만 E109가 떴다고 바로 냉매를 충전하는 것은 권장하지 않습니다.
냉매량 외에도 LSV, 드라이어, 스트레이너 및 EEV 막힘에서도 거의 동일한 저압 증상이 발생하기 때문입니다.
서비스 매뉴얼에는 진단 목적으로 R134a를 일정량 추가하면서 저압 상승 여부를 확인하는 절차가 기재되어 있지만, 이상이 확인되면 누설부를 수리하고 냉매를 회수한 뒤 장비 명판에 지정된 정량으로 다시 충전하도록 안내합니다.
Daikin 공식 ZESTIA 사양에서 표준 LX10F 장비는 R134a를 사용하며 표준 충전량 예시는 5.9kg이지만, 실제 정비에서는 반드시 해당 장비의 Model Name Plate를 기준으로 해야 합니다.
2. LSV 작동 불량
두 번째 주요 원인은 LSV, Liquid Solenoid Valve입니다.
LSV가 열리지 않으면 응축기 측의 액냉매가 EEV 방향으로 정상적으로 공급되지 않아 증발기 측 냉매 공급이 부족해집니다.
결과적으로:
액냉매 공급 감소 → 증발기 Starving → 저압 하강 → E109
순서로 이어질 수 있습니다.
LSV 점검방법
Daikin LX10F 서비스 매뉴얼에서는 LSV 점검 시 다음 항목을 확인하도록 안내합니다.
- LSV Coil 저항 측정
- Manual Check에서 LSV ON/OFF
- 밸브 Body의 작동음 확인
대표적인 LSV Coil 저항값은:
15.2 ± 1.5 Ω
입니다.
Manual Check에서 LSV를 ON/OFF했을 때 정상적인 경우 밸브에서 CLICK 작동음이 확인되어야 합니다.
Coil 저항은 정상인데 CLICK 소리가 없거나 실제 냉매 흐름 변화가 없다면 Valve Body 고착 가능성도 확인해야 합니다.
3. Liquid Line 막힘
LSV 자체가 정상이라도 액관에 막힘이 있으면 E109가 발생할 수 있습니다.
주요 점검 대상은:
- LSV 전단 Filter
- Drier
- EEV 전단 Strainer
입니다. Daikin 매뉴얼에서도 이 세 부품의 막힘을 E109의 대표적인 원인으로 명시하고 있습니다.
현장에서 확인하는 방법
막힌 부품의 입구와 출구 온도차를 확인하는 방법이 유용합니다.
예를 들어 Drier 전후에서 비정상적으로 큰 온도차가 발생하거나 출구측에서 급격하게 온도가 내려가면 Drier 내부 압력강하를 의심할 수 있습니다.
특히 Frost 또는 결로가 특정 부분부터 집중적으로 발생한다면 해당 지점에서 냉매가 팽창하고 있을 가능성을 고려해야 합니다.
따라서 E109에서는 단순히 압력게이지만 보는 것보다 액관 전체를 따라가면서 온도 변화를 같이 확인하는 것이 중요합니다.

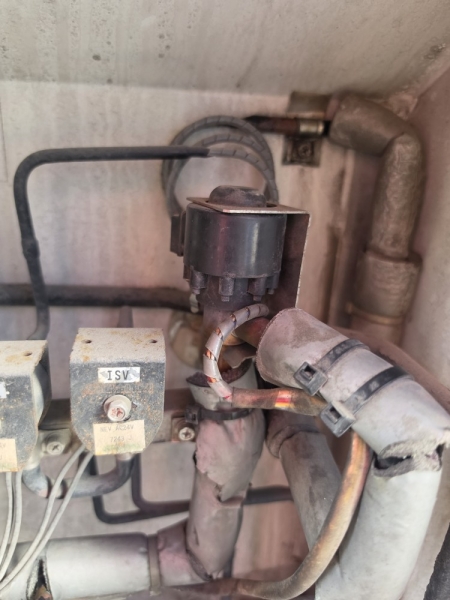

4. EEV 작동 불량
다음은 Electronic Expansion Valve, EEV입니다.
EEV가 정상적으로 열리지 않거나 내부가 막히면 증발기로 들어가는 냉매량이 부족해져 저압이 떨어질 수 있습니다.
가능한 원인은:
- EEV Coil 단선
- EEV Coil 불량
- Controller 출력 이상
- Valve Body 고착
- EEV 내부 막힘
- Strainer 막힘
등입니다.
EEV Coil 점검
LX10F 계열 서비스 매뉴얼에 기재된 대표적인 EEV Coil 저항값은:
각 Coil 간 46 ± 3 Ω
입니다.
CPU Board의 관련 Connector를 분리한 뒤 Coil 저항을 측정하고, 초기 EEV Opening 동작 시 Coil에서 미세한 진동이 발생하는지도 확인합니다.
초기 개도 변화에 따라 Coil 진동이 전혀 없다면:
EEV Coil → Wiring → Controller
순으로 점검할 필요가 있습니다.
반대로 Coil 작동은 확인되지만 냉매 흐름에 변화가 없다면 Valve Body 쪽 문제를 의심할 수 있습니다.
현장에서 추천하는 E109 점검 순서
E109가 발생했을 때는 다음 순서로 접근하면 원인을 비교적 빠르게 좁힐 수 있습니다.
1단계. 실제 저압 확인
가장 먼저 Controller에 표시되는 LPT 값과 실제 Manifold Gauge 압력을 비교합니다.
E109는 LPT 값으로 판단하기 때문에 실제 압력이 정상인데 LPT만 비정상적으로 낮게 표시된다면 냉동회로를 분해하기 전에 LPT와 배선 상태를 확인해야 합니다.
Daikin의 일반 고장진단 절차에서는 게이지 압력과 LPT 값의 차이가 약 30 kPa 이상일 경우 LPT 이상을 점검하도록 안내합니다.
따라서 첫 점검은:
실제 저압 = Controller LPT 값인가?
를 확인하는 것입니다.
2단계. 냉매량 및 누설 확인
실제 저압도 비정상적으로 낮다면 냉매 상태를 확인합니다.
- 배관 누설
- Compressor 주변 Oil 흔적
- Service Valve
- EEV 및 Solenoid Valve 연결부
- Condenser 및 Evaporator Coil
- Sight Glass
등을 확인합니다.
냉매 부족이 확인되면 단순 보충보다 누설 원인 수리 → 진공 → 명판 정량 충전 방식이 기본입니다.
3단계. LSV 확인
다음으로 Manual Check를 이용해 LSV를 ON/OFF합니다.
확인할 사항은:
- Coil Resistance
- CLICK 작동음
- LSV 전후 온도 변화
- 저압 변화
입니다.
전기적으로 Coil이 정상이어도 Valve Body가 실제로 열리지 않을 수 있으므로 전기 측정만으로 정상 판정을 내려서는 안 됩니다.
4단계. Filter·Drier·Strainer 확인
LSV가 정상이라면 액관을 따라가며:
Filter → Drier → Strainer → EEV
순서로 점검합니다.
각 부품 전후 온도차가 비정상적으로 크거나 국부적인 Frost가 발생하면 내부 막힘 가능성을 확인합니다.
5단계. EEV 확인
마지막으로 EEV 작동을 확인합니다.
- EEV Coil 저항
- Wiring
- 초기 Opening 동작
- Coil 진동
- Valve Body 작동
- EEV 전후 온도 및 압력 변화
를 종합적으로 확인합니다.
Daikin E109 발생 시 저압이라고 무조건 냉매 부족은 아니다
Daikin E109에서 가장 주의해야 할 부분입니다.
저압이 낮다는 이유만으로 냉매 부족으로 판단하면 안 됩니다.
예를 들어:
냉매량 정상 + Drier 막힘
상태에서도 증발기에는 냉매가 부족하게 공급되므로 저압은 크게 떨어집니다.
또한:
냉매량 정상 + EEV가 열리지 않음
상태에서도 똑같은 현상이 발생할 수 있습니다.
따라서 저압이 낮을 때는 항상:
냉매량 → LSV → 액관 막힘 → EEV
의 냉매 공급 경로를 순서대로 확인하는 것이 중요합니다.
Daikin Daikin E109 핵심 정리
Daikin E109가 발생했다면 다음 순서로 점검하는 것이 효율적입니다.
- Controller LPT 값과 실제 Gauge 압력 비교
- 냉매 부족 및 누설 여부 확인
- LSV Coil과 Valve Body 작동 확인
- Filter 및 Drier 막힘 확인
- EEV 전단 Strainer 확인
- EEV Coil 및 Valve Body 확인
- 수리 후 운전압력 및 Pull-down 상태 확인
특히 실제 저압과 LPT 표시값을 먼저 비교하면 불필요하게 냉매회로를 건드리는 것을 줄일 수 있습니다.
적용 장비 및 주의사항
이 글은 Daikin ZESTIA LX10F 계열, 특히 LX10F10A 및 LX10F11B 계열 서비스 자료의 E109 로직을 중심으로 작성했습니다.
ZESTIA는 Daikin의 인버터식 냉동컨테이너 장비로 DC Inverter Compressor를 사용하며, 모델 및 Controller Software Version에 따라 세부 진단 절차와 표시 항목에 차이가 있을 수 있습니다.
따라서 실제 작업 시에는 장비의 정확한 Model Number와 Software Version을 확인하고 해당 Service Manual을 기준으로 판단해야 합니다.
인버터 장비 내부에는 전원 차단 후에도 잔류전압이 남을 수 있으므로 전기부 점검과 냉매회로 작업은 해당 장비의 안전절차를 준수해야 합니다.
