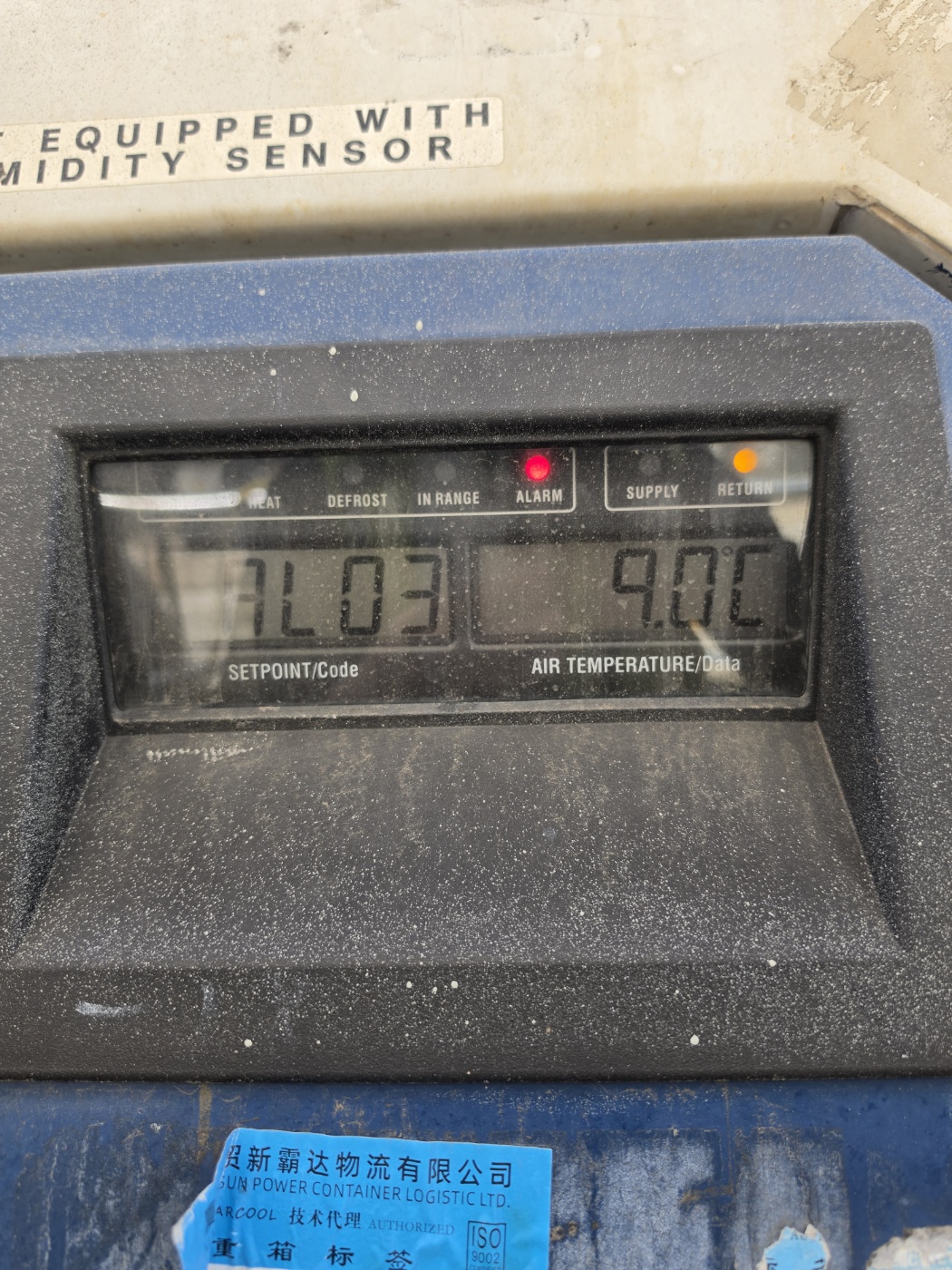

Carrier 냉동컨테이너 AL03 알람 원인과 점검방법
Carrier AL03 알람은 냉동컨테이너에서 Loss of Superheat Control을 의미합니다. 컨트롤러가 증발기 과열도(Superheat)를 정상적으로 제어하지 못한다고 판단할 때 발생하며, 단순한 냉매 부족 알람은 아닙니다. Carrier AL03이 발생했다면 단순히 알람을 지우기보다 EEV 작동 불량, 증발기 온도센서 오차, 증발기 풍량 이상 등을 우선적으로 점검해야 합니다.
Carrier AL03 Loss of Superheat Control이란?
Carrier PrimeLINE 계열 매뉴얼에서 Carrier AL03의 공식 명칭은 Loss of Superheat Control입니다.
PrimeLINE 69NT40-561 계열의 대표적인 Carrier AL03 발생 조건은 다음 조건이 동시에 충족될 때입니다.
- 과열도(Superheat)가 1.66°C(3°F) 미만
- 위 상태가 5분 동안 연속 유지
- 컴프레서가 운전 중
- 컴프레서 전류가 2.0A 초과
- 컴프레서 압력비가 1.8 초과
- EEV가 0% Open 상태
즉, 컨트롤러는 이미 EEV를 0%까지 닫도록 제어하고 있는데도 과열도가 계속 지나치게 낮은 상태가 유지될 때 AL03을 발생시킵니다. Carrier 공식 PrimeLINE 서비스 매뉴얼에서도 AL03의 주요 점검 대상으로 EEV, Evaporator Temperature Sensor, Evaporator Fan을 지정하고 있습니다.
과열도 Superheat는 무엇인가?
간단히 말하면 과열도는 현재 흡입가스 온도와 현재 흡입압력에 해당하는 냉매 포화온도의 차이입니다.
Carrier 컨트롤러에서는 Cd54에서 증발기 과열도를 확인할 수 있는 PrimeLINE 버전이 있습니다.
Superheat = Suction Temperature − Suction Saturation Temperature
여기서 포화온도는 흡입압력을 기준으로 컨트롤러가 계산합니다. Carrier 매뉴얼에서도 Cd54를 Suction Port Superheat / Electronic Expansion Valve Status로 정의하고 있으며, Cd54에서 과열도와 EEV 위치를 확인할 수 있다고 설명합니다.
따라서 Carrier AL03이 발생했다면 단순히 알람을 지우기보다 현재 과열도와 EEV 개도율이 실제로 어떻게 움직이는지 확인하는 것이 중요합니다.
Carrier AL03의 주요 원인
1. EEV가 실제로 닫히지 않는 경우

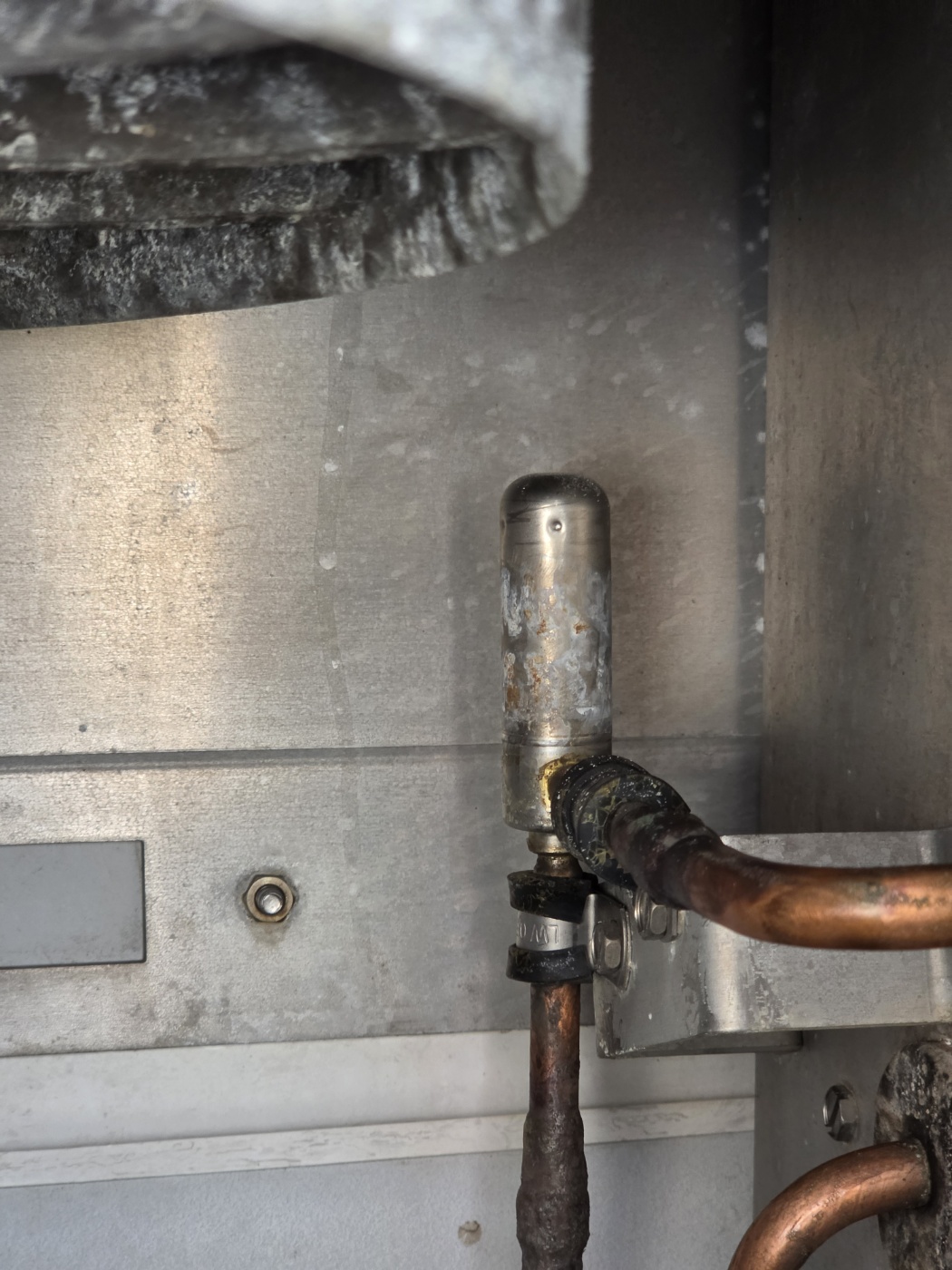

가장 먼저 확인할 부분은 Electronic Expansion Valve, EEV입니다.
AL03 발생 조건에서는 컨트롤러가 EEV를 0%까지 닫고 있습니다. 그런데도 냉매가 증발기로 계속 공급된다면 과열도가 낮게 유지될 수 있습니다.
가능한 원인은 다음과 같습니다.
- EEV 내부 기계적 고착
- 밸브 시트 불량

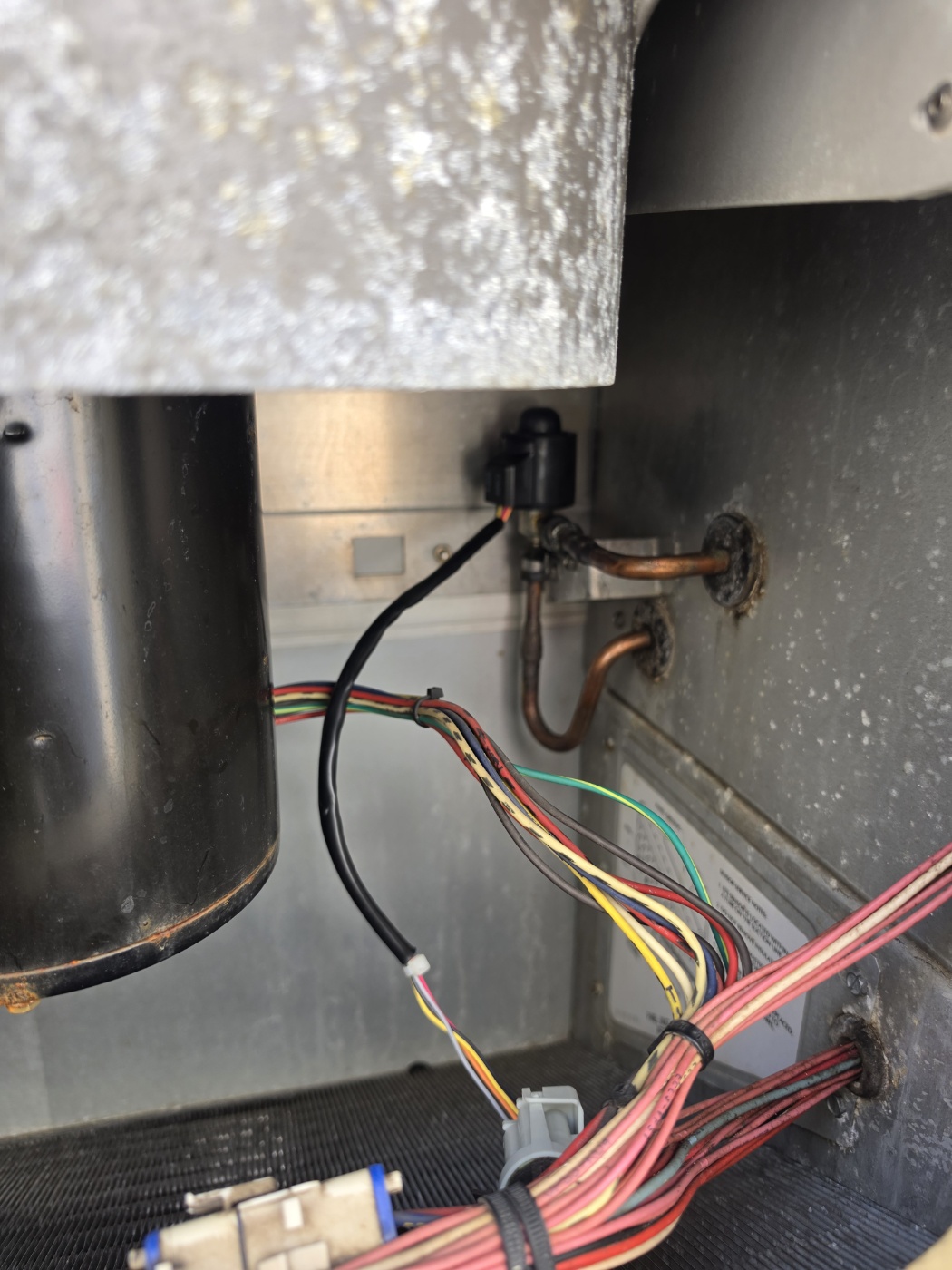

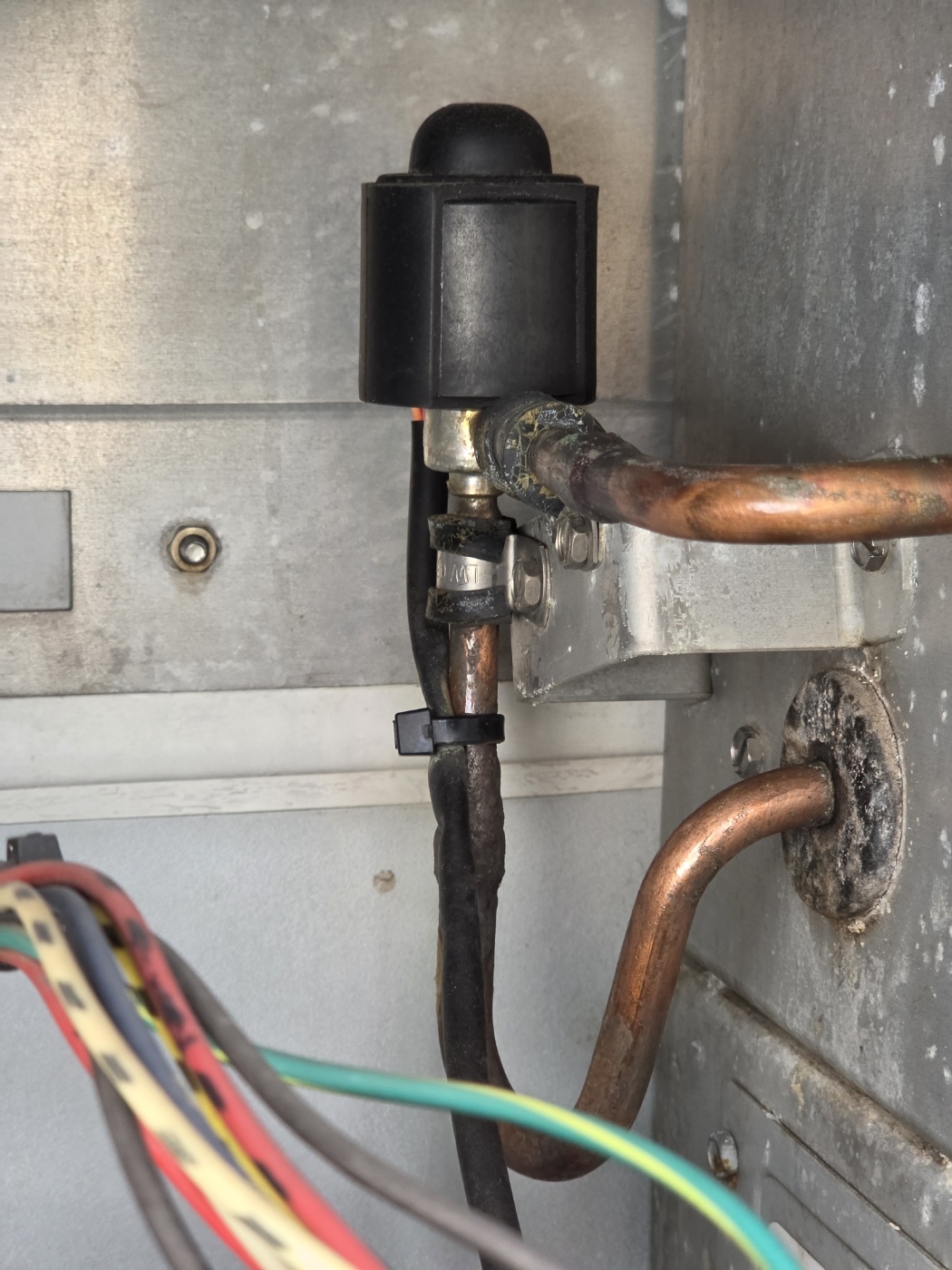

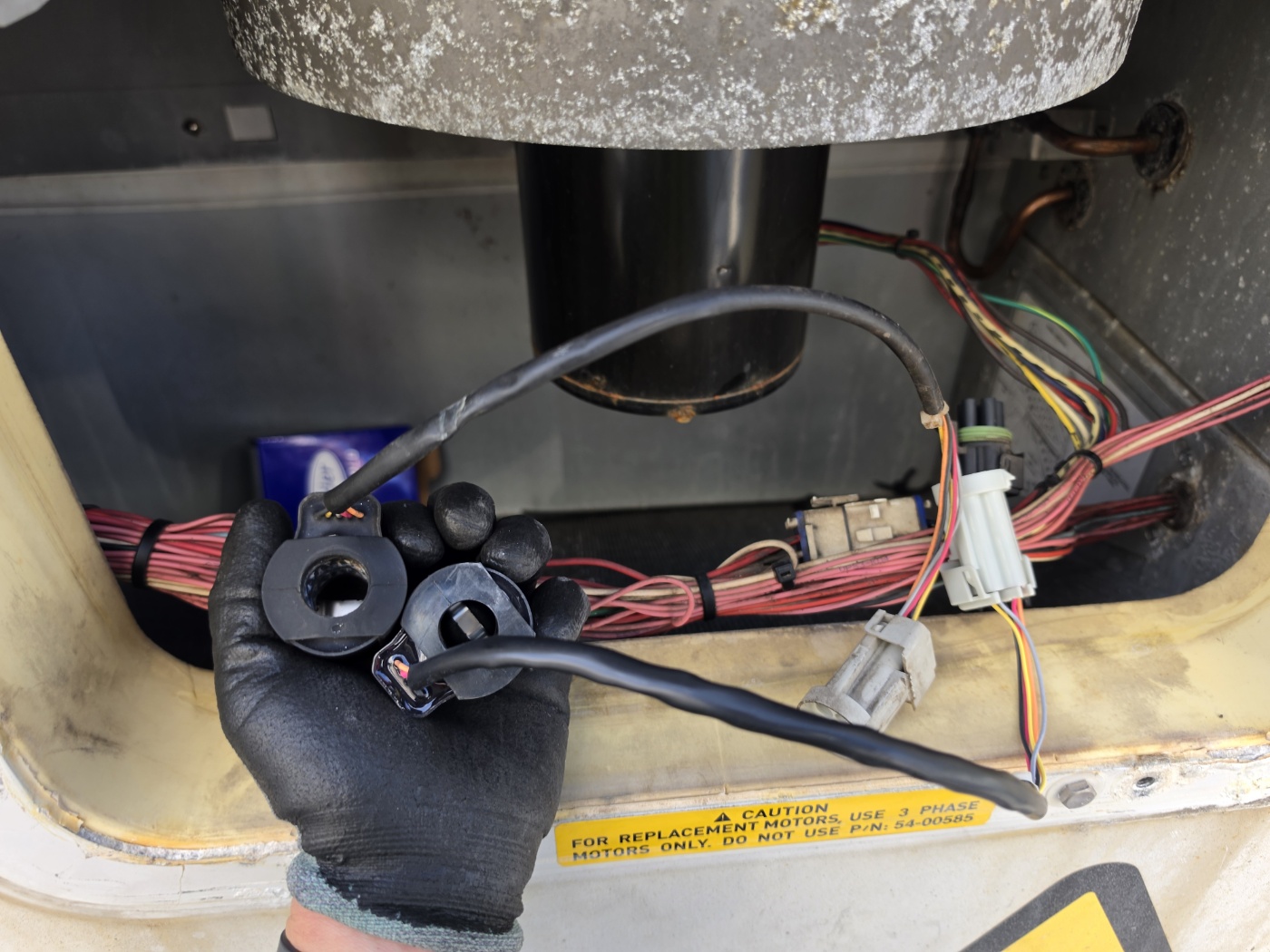

- Stepper Motor 또는 Coil 계통 이상
- EEV Harness 접촉 불량
- 밸브 제어 이상
여기서 중요한 점은 컨트롤러에 표시되는 EEV 0%가 실제 냉매 유량이 완전히 0이라는 의미로 단정할 수 없다는 것입니다.

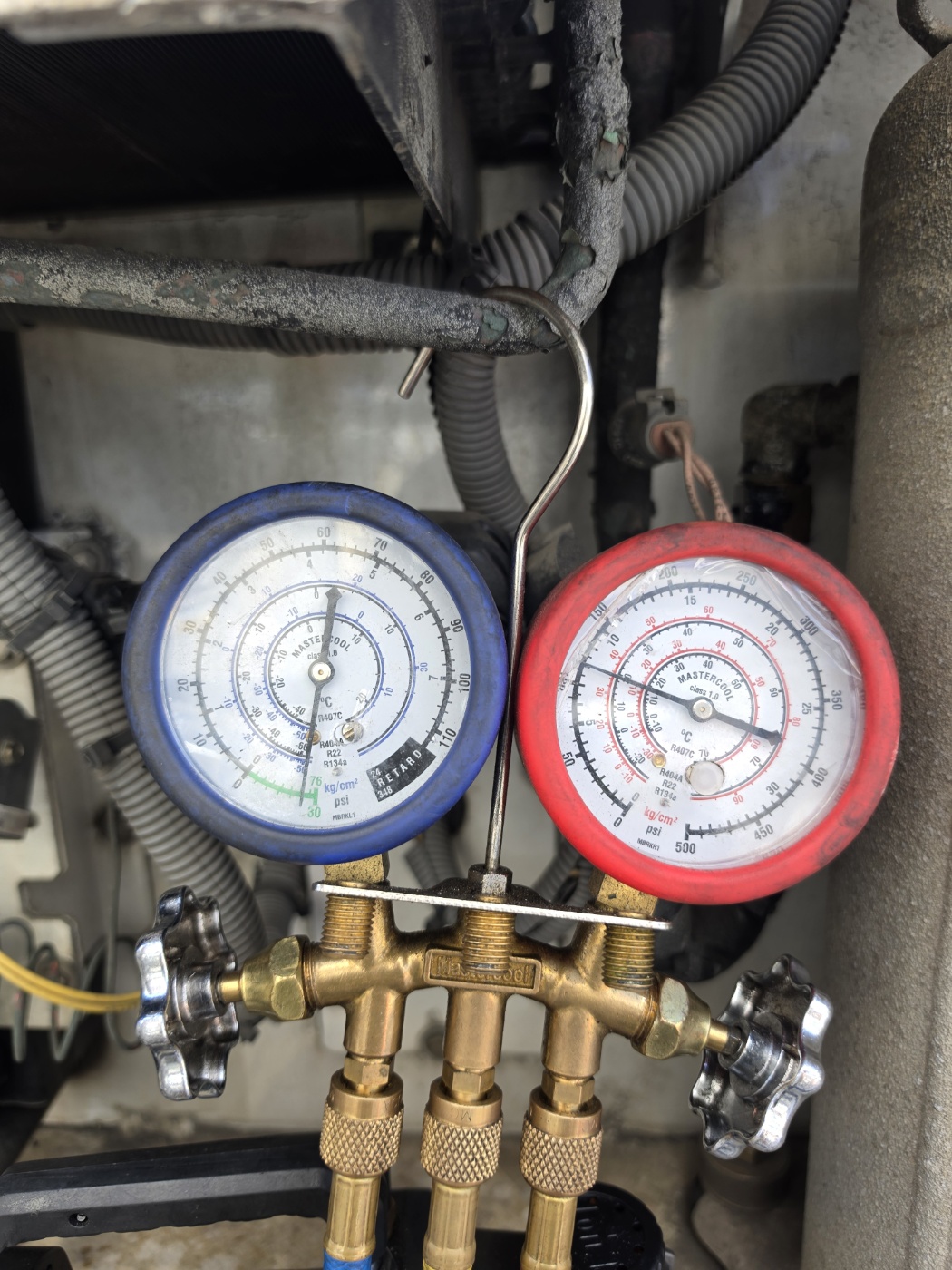

따라서 표시값만 보고 EEV가 정상이라고 판단하면 안 됩니다. 반드시 매니폴드 게이지를 결합해 실제 아날로그 압력값과 컨트롤러의 디지털값을 비교해야합니다.
Carrier는 AL03 발생 시 EEV를 Cd41 Valve Override 기능을 이용해 점검하도록 안내하고 있습니다. Cd41은 EEV뿐 아니라 ESV, DUV 등 냉매 제어 밸브를 수동으로 동작시켜 진단하는 서비스 기능입니다.
2. Evaporator Temperature Sensor 오차
두 번째는 ETS 계통입니다.
실제 증발기 온도는 정상인데 ETS 또는 ETS1이 실제보다 낮게 측정하면 컨트롤러는 계산상 과열도가 지나치게 낮다고 판단할 수 있습니다.
확인할 사항은 다음과 같습니다.
- ETS 및 ETS1 표시온도 비교
- 센서가 배관에 제대로 밀착되어 있는지
- 센서 고정상태
- 단선 또는 접촉불량
- 실제 배관온도와 컨트롤러 표시값 비교
Carrier 매뉴얼에서도 AL03 발생 시 ETS 및 ETS1 정확도를 확인하고 이상이 있으면 센서를 교환하도록 명시하고 있습니다.
3. Evaporator Fan 및 풍량 이상
증발기 팬이 정상적으로 회전하지 않거나 풍량이 부족해도 냉매가 증발기에서 충분히 증발하지 못할 수 있습니다.
확인할 부분은:
- Evaporator Fan Motor 정상 운전 여부
- 팬 회전 방향
- 한쪽 팬만 정지한 상태인지
- Evaporator Coil 결빙 여부
- 화물 적재로 Return/Supply Air Flow가 막히지 않았는지
- 증발기 내부 이물질 또는 얼음으로 풍량이 감소하지 않았는지
Carrier 역시 AL03 공식 Troubleshooting 항목에 Evaporator Fan 작동상태 확인을 포함하고 있습니다.
현장에서 권장하는 점검 순서
Carrier AL03이 들어왔다고 바로 EEV부터 교체하기보다 다음 순서로 확인하는 것이 효율적입니다.
1단계. 현재 운전값 기록
알람을 지우기 전에 가능한 한 현재 데이터를 먼저 기록합니다.
특히 확인할 값은:
| 점검값 | 확인 목적 |
|---|---|
| Cd54 Superheat | 실제 계산 과열도 확인 |
| EEV % | EEV 제어상태 확인 |
| Cd12 Suction Pressure | 흡입압력 확인 |
| Evaporator Temperature | 과열도 계산 입력값 확인 |
| Discharge Pressure | 압력비 및 시스템 상태 확인 |
| Compressor Current | 실제 컴프레서 운전상태 확인 |
Carrier AL03이 재발성이라면 정상 운전 중 값과 알람 직전 값을 비교하면 원인 찾기가 훨씬 쉬워집니다.
2단계. EEV 개도율과 Superheat를 같이 본다
예를 들어:
EEV = 0%
Superheat = 0~1°C 부근
상태가 계속 유지된다면 컨트롤러는 냉매 공급을 줄이려고 하지만 과열도가 회복되지 않는 상태입니다.
이 경우 EEV 자체의 냉매 차단 여부와 센서값을 우선 의심할 수 있습니다.
반대로 EEV 개도율이 정상적으로 변화하고 Superheat도 그에 따라 움직인다면 단순 EEV Body 불량으로 단정하기 어렵습니다.
3단계. Cd41로 EEV 작동 확인
Carrier PrimeLINE에서는 Cd41 Valve Override를 이용해 EEV를 수동으로 제어할 수 있습니다.
EEV 개도율을 변화시켰을 때 다음 항목을 관찰합니다.
- Suction Pressure 변화
- Superheat 변화
- Evaporator에서 냉매 흐르는 소리 변화
- EEV 전후 배관온도 변화
밸브를 크게 열었는데도 압력 변화가 거의 없거나, 반대로 0%로 닫았는데도 냉매가 계속 흐르는 것으로 판단된다면 EEV 및 냉매회로를 추가 점검해야 합니다.
일부 PrimeLINE 버전에서는 Pre-trip의 P6-10 Electronic Expansion Valve Test도 사용할 수 있습니다. Carrier T-362 계열 매뉴얼에서는 EEV를 10초 동안 열었을 때 Suction Pressure가 일정 수준 이상 증가하는지를 이용해 밸브 작동을 판단합니다.
4단계. ETS 센서 확인
EEV가 정상적으로 반응한다면 다음은 센서값을 확인합니다.
특히 실제 배관온도와 컨트롤러가 인식하는 온도가 크게 다르지 않은지 확인해야 합니다.
센서 자체가 정상이라도:
- 배관에서 센서가 떨어져 있거나
- 고정 클립이 느슨하거나
- 센서 주변 단열상태가 좋지 않은 경우
잘못된 온도를 측정할 수 있습니다.
따라서 단순히 저항값만 확인하지 말고 설치 상태까지 같이 확인하는 것이 좋습니다.
5단계. 흡입압력 표시값도 비교한다
AL03 공식 Troubleshooting의 1차 점검대상은 EEV, ETS 계통, Evaporator Fan입니다.
다만 Superheat 자체가 흡입온도와 흡입압력으로 계산되는 값이므로, 실제 게이지 압력과 컨트롤러가 인식하는 흡입압력이 크게 다르다면 Pressure Transducer 계통도 확인할 필요가 있습니다.
예를 들어 실제 흡입압력은 정상인데 컨트롤러에서 비정상적으로 높은 압력으로 인식하면 계산되는 Saturation Temperature가 높아지고, 결과적으로 계산 Superheat가 실제보다 낮게 표시될 수 있습니다.
따라서 AL03 원인이 불명확하다면:
실제 게이지 압력 ↔ Controller Pressure Reading
을 비교하는 것도 좋은 진단 방법입니다.
Carrier AL03이라고 냉매부터 충전하면 안 되는 이유
AL03은 일반적으로 저과열도(Low Superheat)를 감지한 알람입니다.
따라서 냉매 부족을 의미하는 알람으로 보고 냉매를 추가하는 접근은 적절하지 않습니다.
오히려 EEV가 닫히지 않아 증발기로 냉매가 과다 공급되는 상황이나 풍량이 부족한 상황에서 냉매를 추가하면 증상이 더 복잡해질 수 있습니다.
냉매량을 의심한다면 반드시 운전압력, 온도, 과열도 및 시스템 전체 상태를 확인한 뒤 판단해야 합니다.
Carrier AL03 점검 핵심 정리
Carrier PrimeLINE에서 AL03이 발생하면 다음 순서로 접근하는 것이 좋습니다.
- Cd54에서 Superheat와 EEV 상태 확인
- EEV가 0%인데도 Superheat가 낮은지 확인
- Cd41 Valve Override로 EEV 실제 반응 확인
- ETS / ETS1 온도 및 설치상태 확인
- Evaporator Fan과 Coil 풍량 확인
- 필요 시 실제 압력과 Pressure Transducer 표시값 비교

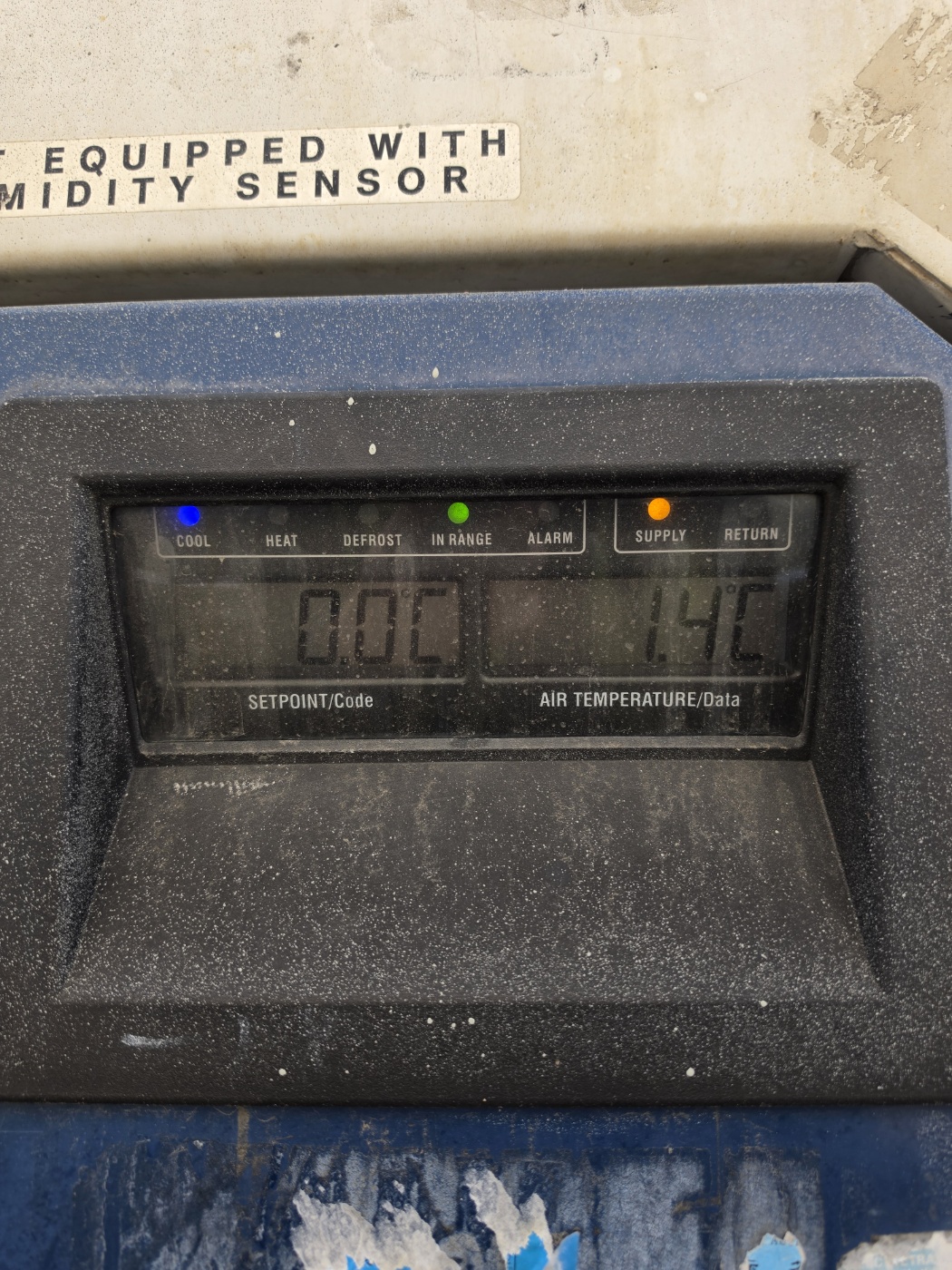

- 수리 후 충분히 운전하면서 Superheat와 EEV 제어가 안정되는지 확인
특히 EEV 0%인데도 계속 낮은 Superheat가 유지된다면 단순 알람 리셋으로 끝내지 말고 EEV가 실제로 냉매를 차단하고 있는지 확인하는 것이 중요합니다.
적용 장비 및 주의사항
이 글은 Carrier PrimeLINE 69NT40-561 / 565 계열 서비스 매뉴얼의 AL03 로직을 중심으로 작성했습니다.
Carrier 장비는 모델과 Controller Software Version에 따라 Code Select 항목이나 Pre-trip 로직이 일부 다를 수 있으므로 실제 작업 시에는 장비의 정확한 Model Number와 해당 Service Manual을 함께 확인해야 합니다.
고전압 전기부품 및 고압 냉매계통을 점검할 때는 반드시 전원을 차단하고 적절한 안전절차와 냉매 취급 규정을 준수해야 합니다.
