냉동컨테이너 운용 기본 ② Red Load Line·Fresh Air Vent·Defrost
요약: 냉동컨테이너 운용 기본에서 꼭 알아야 할 Red Load Line, 냉장·냉동화물의 적재 차이, Fresh Air Vent와 Defrost를 정리합니다. 냉동기가 정상이어도 화물 적재나 공기순환이 잘못되면 설정온도를 정상적으로 유지하지 못할 수 있습니다.
냉동컨테이너 운용 기본을 이해하려면 냉동기 자체의 작동원리뿐 아니라 컨테이너 내부의 화물 적재와 공기순환 조건도 함께 알아야 합니다.
Carrier, Daikin, Thermo King, Star Cool 등 제조사마다 Controller와 냉매 제어방식에는 차이가 있지만, 냉동컨테이너 내부에서 차가운 공기가 정상적으로 순환해야 한다는 기본 원칙은 같습니다.
이번 냉동컨테이너 운용 기본 글에서는 현장에서 공통적으로 알아야 할 네 가지를 정리합니다.
- Red Load Line의 의미
- Chilled Cargo와 Frozen Cargo의 적재 차이
- Fresh Air Vent의 역할
- Defrost가 필요한 이유
1. 냉동컨테이너 운용 기본 – Red Load Line

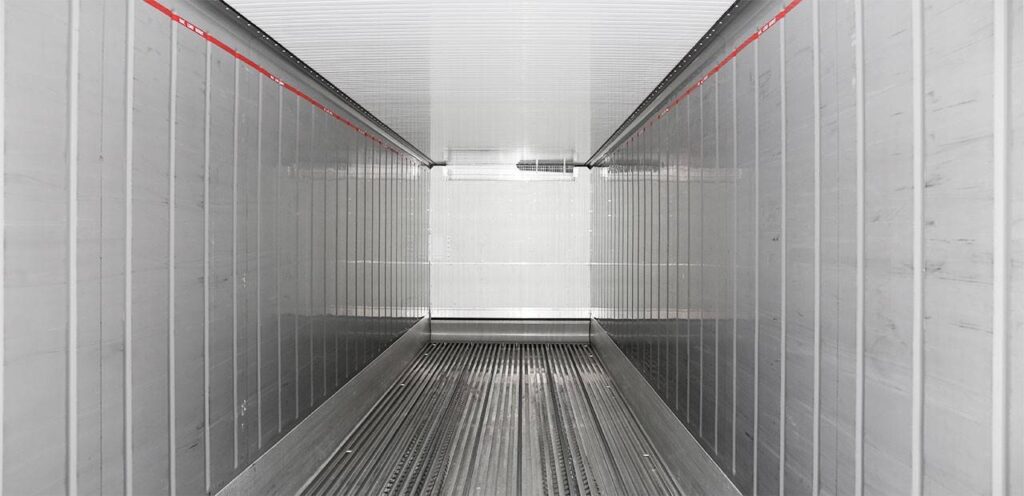

냉동컨테이너 내부 벽면을 보면 천장 가까이에 빨간색 선(Red Load Line)이 표시되어 있습니다.
처음 냉동컨테이너를 접하면 단순한 최대 적재 높이 표시처럼 보일 수 있지만 실제 의미는 그보다 중요합니다.
Red Load Line은 화물 위쪽으로 Return Air가 냉동기까지 돌아갈 수 있는 공간을 확보하기 위한 최대 적재 높이입니다.
ONE의 Reefer Handling Guideline에서도 Red Line보다 높게 화물을 적재하면 공기순환이 제대로 이루어지지 않아 화물의 적정 온도를 유지하기 어려울 수 있다고 설명합니다.
Red Load Line 위까지 화물을 적재하면 어떻게 될까?
냉동컨테이너의 기본적인 공기 흐름은 다음과 같습니다.
냉동기 → T-Floor → Door 방향 → 화물 주변 또는 내부 → 상부 → Return Air → 다시 냉동기
따라서 화물을 너무 높게 쌓으면 상부의 Return Air 통로가 좁아집니다.
이 경우:
- Return Air 흐름 감소
- 컨테이너 내부 온도 편차 증가
- 일부 화물 주변에 Hot Spot 발생
- Pull-down 시간 증가
- 냉동기 장시간 운전
- 설정온도 도달 지연
등이 발생할 수 있습니다.
즉, 냉동기는 정상인데도 Airflow 문제 때문에 온도가 정상적으로 떨어지지 않는 상황이 발생할 수 있습니다.
T-Floor 끝도 막으면 안 된다
높이만 중요한 것이 아닙니다.
화물을 T-Floor가 끝나는 위치보다 바깥쪽까지 적재하거나 Door 측 공기통로를 잘못 막으면 T-Floor를 따라 이동한 Supply Air가 정상적으로 위쪽으로 올라가지 못할 수 있습니다.
MSC 역시 냉동화물을 적재할 때 Red Load Line을 넘지 않고 T-Floor의 끝부분을 침범하지 않도록 안내합니다.
따라서 냉동컨테이너 내부 점검 시에는:
- Red Load Line 초과 적재 여부
- T-Floor 끝부분
- Door 측 Airflow
- 상부 Return Air 공간
을 같이 확인하는 것이 좋습니다.
2. Chilled Cargo와 Frozen Cargo는 적재 방법이 다르다
냉동컨테이너라고 해서 모든 화물을 같은 방식으로 적재하는 것은 아닙니다.
크게 보면:
Chilled Cargo(냉장화물)
와
Frozen Cargo(냉동화물)
은 필요한 공기순환 방식이 다릅니다.
MSC도 일반적인 원칙으로 냉장화물은 공기가 화물 사이와 내부를 통과해야 하고, 미리 냉동된 Frozen Cargo는 공기가 화물 주변을 순환하는 방식이 중요하다고 설명합니다.
Chilled Cargo
대표적인 Chilled Cargo는:
- 과일
- 채소
- 꽃
- 일부 유제품
- 기타 신선식품
등입니다.
특히 과일과 채소 같은 농산물은 수확 후에도 생물학적으로 완전히 정지하는 것이 아닙니다.
운송 중에도 호흡이 계속되면서:
- 열
- 수분
- CO₂
- 경우에 따라 Ethylene
등이 발생합니다.
따라서 이러한 화물은 냉기가 단순히 화물 바깥쪽만 돌아서는 충분하지 않을 수 있습니다.
냉장화물은 공기가 화물 사이를 통과해야 한다
Chilled Cargo에서는 T-Floor에서 올라온 냉기가 포장박스와 화물 사이를 통과할 수 있는 구조가 중요합니다.
따라서:
- Carton Vent Hole
- 박스 적재방향
- Pallet 위치
- 박스 사이 Air Passage
등을 고려해야 합니다.
포장박스에 Vent Hole이 있어도 상자를 잘못 쌓아 구멍을 서로 막아버리면 공기가 정상적으로 통과하지 못할 수 있습니다.
ONE 역시 Chilled Cargo의 경우 포장재와 전체 화물을 통과할 수 있도록 적절한 Vent Hole과 Stuffing Pattern을 확보해야 한다고 안내합니다.
Frozen Cargo
냉동육류나 냉동수산물처럼 이미 목표 운송온도까지 충분히 냉동된 화물은 목적이 조금 다릅니다.
Frozen Cargo에서는 화물 자체에서 발생하는 열을 계속 제거하는 것보다 외부에서 침투하는 열을 차단하고 화물의 기존 온도를 유지하는 것이 중요합니다.
따라서 일반적으로 Block Stowage를 사용합니다.
즉 박스 사이를 일부러 크게 벌리기보다 화물을 하나의 단단한 Block처럼 적재합니다.
다만 공기가:
- 화물 아래
- 양 측면
- Door 측
- 화물 위쪽
을 통해 정상적으로 순환할 수 있어야 합니다.
ONE과 MSC 모두 적정 온도로 사전 냉동된 Frozen Cargo에서는 화물 주변을 통해 공기가 순환하도록 Block Stowage하는 방식을 안내합니다.
냉장과 냉동화물 차이 정리
| 구분 | Chilled Cargo | Frozen Cargo |
|---|---|---|
| 대표 화물 | 과일·채소·꽃 등 | 육류·수산물 등 |
| 주요 목적 | 열·호흡열 제거 | 기존 냉동온도 유지 |
| Airflow | 화물을 통과 | 화물 주변을 순환 |
| 적재 | Vent Hole 및 Air Passage 중요 | Block Stowage 중심 |
| Fresh Air | 화물에 따라 필요 | 일반적으로 닫음 |
다만 실제 운송조건은 반드시 화주 또는 선사가 지정한 Cargo Instruction을 우선해야 합니다.
3. 냉동컨테이너 운용 기본 – Fresh Air Vent
냉동컨테이너 냉동기 전면부에는 Fresh Air Vent 또는 Ventilation 장치가 설치되어 있는 경우가 많습니다.
현장에서 흔히 벤트, 환기구, Fresh Air 등으로 부릅니다.
이 장치의 목적은 단순히 컨테이너 내부로 외부 공기를 넣는 것이 아닙니다.
특히 과일과 채소 같은 신선화물 운송 시 내부의 가스 환경을 조절하기 위해 사용합니다.
신선화물은 운송 중에도 호흡한다
과일과 채소는 운송 중에도 호흡하면서:
- 산소(O₂)를 소비하고
- 이산화탄소(CO₂)를 발생시키며
- 일부 화물은 Ethylene을 발생시킵니다.
컨테이너가 완전히 밀폐되어 있고 환기가 필요한 화물인데도 Vent가 닫혀 있다면 내부 가스 농도가 화물에 적합하지 않은 상태가 될 수 있습니다.
Fresh Air Vent는 일정량의 외부 공기를 공급하면서 이러한 가스를 밖으로 배출하는 역할을 합니다.
Fresh Air Vent를 많이 열면 더 좋은가?
그렇지 않습니다.
외부 공기를 넣는다는 것은 동시에 외부의 열과 습기도 컨테이너 내부로 들어올 수 있다는 의미입니다.
예를 들어 외기온도가 +35℃인데 내부 Set Point가 +2℃라면 Fresh Air Vent를 필요 이상으로 많이 열 경우 냉동기는 계속해서 외부에서 들어오는 열을 제거해야 합니다.
따라서:
Ventilation이 많을수록 무조건 좋다
는 개념으로 접근해서는 안 됩니다.
Fresh Air Setting은 화물 종류에 따라:
- Closed
- 일정 CMH
- 일정 m³/h
- 특정 Vent Setting
등으로 운송지시가 지정될 수 있습니다.
작업자가 임의로 변경하기보다 Cargo Instruction 또는 선사의 운송지시사항을 따라야 합니다.
Frozen Cargo에서는?
일반적인 Frozen Cargo에서는 외부 공기를 지속적으로 공급할 필요가 없습니다.
오히려 외부의 열과 수분 유입을 증가시킬 수 있습니다.
MSC와 ONE의 Frozen Cargo 가이드에서는 일반적인 Frozen Cargo 운송 시 Ventilation을 Off 또는 Closed로 유지하도록 안내합니다.
따라서:
냉장화물 = 무조건 Vent Open
냉동화물 = 무조건 특정 수치
처럼 외우기보다 화물별 운송조건 확인이 가장 중요합니다.
Fresh Air Vent 점검 시 확인할 것
현장에서는 다음을 확인하는 것이 좋습니다.
- Cargo Instruction과 설정값이 일치하는가
- Vent가 실제로 지정 위치에 있는가
- Indicator 위치가 정확한가
- Vent Door가 고착되어 있지 않은가
- 외부 이물질로 막혀 있지 않은가
- Auto Fresh Air 장비라면 Controller Setting이 정상인가
특히 냉동기가 정상인데 Pull-down이 지나치게 느리다면 Fresh Air Vent가 필요 이상으로 열려 있는지도 확인할 가치가 있습니다.
4. Defrost는 왜 필요한가?
냉동컨테이너의 Evaporator Coil은 공기보다 낮은 온도로 운전됩니다.
컨테이너 내부의 수분이 Evaporator를 지나면서 Coil에 붙으면:
수분 → Frost → Ice
형태로 점차 결빙될 수 있습니다.
얇은 Frost가 조금 존재하는 것 자체는 이상하지 않을 수 있지만, 결빙이 계속 증가하면 Coil 사이의 공기통로가 막히기 시작합니다.
그 결과:
Evaporator Airflow 감소
↓
열교환 성능 감소
↓
Supply Air 냉각능력 저하
↓
Pull-down 성능 저하
가 발생할 수 있습니다.
이를 제거하는 과정이 Defrost입니다.
Carrier PrimeLINE의 공식 서비스 매뉴얼 역시 Defrost의 목적을 Evaporator Coil에 형성된 Ice를 제거하여 Airflow와 냉각능력을 회복하는 것으로 설명합니다.
Defrost 중에는 무엇이 일어나는가?
세부 로직은 제조사와 모델에 따라 다르지만 일반적인 전기히터 방식에서는:
- Compressor 냉각운전 정지
- Evaporator Fan 정지
- Condenser Fan 정지
- 냉매 공급 제어
- Evaporator Heater 작동
등을 통해 Coil에 붙은 얼음을 녹입니다.
Carrier PrimeLINE의 한 예에서는 냉각 관련 부품을 정지시키고 EEV를 닫은 뒤 Evaporator Coil 아래에 설치된 Heater를 이용해 결빙을 제거합니다.
제조사마다 Defrost 종료온도, 간격, Sensor 및 제어로직은 다르므로 특정 수치를 모든 냉동컨테이너에 동일하게 적용해서는 안 됩니다.
Defrost가 들어갔다고 고장인가?
아닙니다.
정상적인 운전 중에도 조건이 충족되면 Controller가 자동으로 Defrost를 진행합니다.
따라서 장비 화면에 DEFROST가 표시됐다고 해서 그 자체를 고장으로 판단하면 안 됩니다.
문제는 비정상적으로 자주 Defrost가 발생하거나 Defrost 후에도 Coil 결빙이 제거되지 않는 경우입니다.
Defrost가 지나치게 자주 발생한다면
다음과 같은 원인을 생각할 수 있습니다.
- Door가 자주 열림
- 외부의 습한 공기 유입
- Fresh Air 설정 문제
- Evaporator Airflow 부족
- Sensor 이상
- Defrost 관련 Sensor 위치 문제
- Drain 문제
- Heater 계통 이상
- Controller 또는 제어로직 관련 문제
특히 외부 공기의 습도가 높은 항만 환경에서 Door를 장시간 열어두면 상당량의 수분이 컨테이너 내부로 유입될 수 있습니다.
Manual Defrost
Evaporator Coil의 결빙이 심한데 자동 Defrost 시점까지 기다리기 어려운 경우 Controller에서 Manual Defrost를 실행할 수 있는 장비도 있습니다.
하지만 Manual Defrost를 반복해서 실행해야 정상적으로 운전되는 장비라면 단순히 얼음만 제거할 것이 아니라 왜 결빙이 반복되는지 원인을 찾아야 합니다.
현장에서 온도가 떨어지지 않을 때 확인할 순서
냉동컨테이너가 Set Point까지 정상적으로 내려가지 않는다고 해서 냉매부터 충전하거나 Compressor부터 의심할 필요는 없습니다.
먼저 다음 순서로 확인하는 것이 좋습니다.
1. Red Load Line
화물이 Red Line 위까지 적재되어 Return Air를 막고 있지 않은지 확인합니다.
2. Cargo Stowage
냉장화물과 냉동화물의 특성에 맞게 적재되어 있는지 확인합니다.
3. Fresh Air Vent
화물 운송조건과 실제 Vent Setting이 일치하는지 확인합니다.
4. Evaporator Coil
Coil이 심하게 결빙되어 Airflow가 감소하지 않았는지 확인합니다.
이 네 가지가 정상인데도 냉각성능이 부족하다면 그때:
- Evaporator Fan
- 냉매량
- EEV
- Solenoid Valve
- Compressor
- Pressure
- Sensor
등의 냉동기 계통으로 범위를 좁히는 것이 효율적입니다.
냉동컨테이너 운용 기본 핵심 정리
냉동컨테이너 운용 기본에서 중요한 것은 냉동기와 화물 적재를 하나의 시스템으로 보는 것입니다.
첫째, Red Load Line 위로 화물을 적재하면 Return Air 통로가 막힐 수 있습니다.
둘째, Chilled Cargo는 공기가 화물 사이를 통과하는 것이 중요하고 Frozen Cargo는 화물 주변으로 냉기가 정상적으로 순환해야 합니다.
셋째, Fresh Air Vent는 화물 종류와 운송지시에 맞게 설정해야 하며 많이 열수록 좋은 것이 아닙니다.
넷째, Defrost는 Evaporator Coil의 결빙을 제거하여 Airflow와 냉각능력을 회복하는 정상적인 운전과정입니다.
냉동컨테이너에서는 Compressor와 냉매계통이 정상이어도 화물 적재, Airflow, Ventilation, Coil 결빙 때문에 온도 유지에 문제가 발생할 수 있습니다.
따라서 냉동컨테이너를 점검할 때는 장비의 Alarm Code만 보는 것이 아니라 컨테이너 내부의 실제 운전환경도 함께 확인하는 것이 중요합니다.
냉동컨테이너 운용 기본 시리즈
냉동컨테이너 운용을 이해하려면 기본 원리부터 화물 운용, 현장 점검까지 연결해서 보는 것이 좋습니다.
① 냉동컨테이너 기본 원리
Set Point · Supply/Return Temperature · T-Floor와 공기순환
② 냉동컨테이너 운용 기본
Red Load Line · 냉장/냉동화물 적재 · Fresh Air Vent · Defrost
현재 글입니다.
③ 냉동컨테이너 운용 기본
PTI · 운전데이터 · 부두 작업 안전 · 냉매 및 환경관리
이전 글에서는 Set Point, Supply/Return Temperature와 T-Floor 공기순환을 살펴봤습니다. 다음 3편에서는 PTI, 운전데이터 확인, 부두 작업 안전과 냉매·환경관리까지 실제 현장 점검 기준으로 이어서 정리합니다.
냉동컨테이너의 알람코드는 냉동컨테이너 알람카테고리에서 확인 할 수 있습니다.
냉동컨테이너에 대한 기술자료는 냉동컨테이너 카테고리에서 확인 할 수 있습니다.
