냉동컨테이너 Receptacle 접촉불량｜Plug가 타고 녹는 원인과 점검방법

요약

냉동컨테이너 Receptacle과 Plug가 타거나 녹는 가장 흔한 과정은 접촉불량에 따른 접촉저항 증가와 국부 발열입니다. 손상된 Pin을 계속 사용하면 Arc와 Phase Loss뿐 아니라 Plug Housing까지 녹을 수 있으며, 심하게 용융된 Receptacle은 충전부가 노출될 가능성이 있어 감전·화재 위험이 매우 큽니다. 전원을 완전히 차단한 뒤 Plug와 Receptacle 양쪽을 함께 점검해야 합니다.

냉동컨테이너 Receptacle이 타고 녹았다면 즉시 사용을 중지해야 한다

냉동컨테이너 Plug 또는 Receptacle이 열로 변형되거나 타서 녹았다면 다시 연결해 상태를 확인하려 하지 말고 해당 전원을 우선 차단해야 합니다.

Reefer Unit은 일반적으로 고전압 3상 전원을 사용하기 때문에 손상된 Receptacle은 단순한 접촉불량 문제가 아닙니다.

열에 의해 Housing이 변형되면 내부 Contact와 절연물의 위치가 달라질 수 있고, 심한 경우 충전부가 외부에 가까워지거나 노출될 가능성도 있습니다.

따라서 녹은 Receptacle을 만져보거나 Plug를 다시 꽂아 확인하는 행위는 감전과 Arc Flash 위험이 매우 큰 작업입니다.

OSHA 역시 손상 흔적이 있어 작업자를 위험에 노출시킬 수 있는 Plug·Receptacle 및 Cord-connected Equipment는 수리와 안전성 확인이 완료될 때까지 사용하지 않도록 규정합니다.

핵심 정리

상태	우선 조치
Plug Pin 변색	전원 차단 후 접점 양쪽 검사
Receptacle 열감	접촉저항·Terminal 상태 확인
탄 냄새	즉시 원인 점검
Plug Housing 변형	재사용하지 않고 교체 검토
Receptacle 용융	전원 차단·접근 제한 후 교체
Pin Pitting·Arc 흔적	Plug와 Receptacle 모두 검사
한 상 전압 이상	Receptacle·Terminal·Bus Bar 확인
AL23 등 Phase Alarm	Unit 외부 전원까지 확대점검

Reefer Plug와 Receptacle이 녹는 것은 대부분 단순한 플라스틱 노후가 아니라 접점에서 비정상적인 열이 발생했다는 증거입니다. 손상부품만 교체하기보다 Plug·Receptacle 양쪽과 뒤쪽 Terminal, 3상 전압, 상별 Current 및 상위 Bus Bar까지 원인을 찾아야 재발을 막을 수 있습니다.

Plug와 Receptacle은 왜 타고 녹을까?

전기 접점은 서로 충분한 면적으로 강하게 접촉되어야 낮은 저항으로 전류를 전달할 수 있습니다.

Pin과 Receptacle Contact 사이의 접촉면적이 줄어들거나 접촉압력이 약해지면 Contact Resistance, 즉 접촉저항이 증가할 수 있습니다.

전류가 흐르는 상태에서 저항이 증가하면 접점의 특정 부분에 열이 집중됩니다.

일반적인 진행과정은 다음과 같습니다.

접점 마모·부식

↓

접촉압력 저하

↓

접촉저항 증가

↓

국부 발열

↓

Contact 산화 및 열화

↓

저항 추가 증가

↓

Arc 발생

↓

Plug·Receptacle 변색 및 용융

NFPA의 전기접속 관련 자료에서도 낮은 Contact Pressure와 표면층 형성이 접촉저항을 증가시키고, 발생한 과열이 다시 저항을 높이는 Runaway Heating으로 진행할 수 있다고 설명합니다. Loose Connection에서는 Arc가 발생해 금속을 녹일 정도의 높은 온도가 만들어질 수도 있습니다.

주요 원인 1. Plug Pin과 Receptacle 접점의 마모

Reefer Container는 Yard와 선박, 창고 등에서 Plug를 반복적으로 연결하고 분리합니다.

오랜 기간 반복되면 다음과 같은 변화가 생길 수 있습니다.

Plug Pin 표면 마모
Receptacle Contact 장력 감소
Pin Pitting
접점 변색
표면 부식
Plug 삽입 시 유격 증가

특히 Receptacle 내부 Contact가 Pin을 충분한 압력으로 잡지 못하면 실제 접촉면적이 줄면서 국부적으로 발열할 수 있습니다.

산업용 Plug와 Socket-outlet은 IEC 60309 계열과 같이 정격전압·정격전류 및 접점 구조에 대한 기준을 적용받는 산업용 전기접속장치입니다.

주요 원인 2. 수분·염분·부식

냉동컨테이너는 해상과 항만 환경에서 사용하는 경우가 많아 수분과 염분에 지속적으로 노출됩니다.

Plug나 Receptacle 안으로 수분이 들어가면 Contact 표면이 산화되거나 부식될 수 있습니다.

Carrier PrimeLINE 공식 Operation Manual에서도 전원을 연결하기 전에 Power Plug가 Clean and Dry 상태인지 확인하도록 안내합니다. 또한 전원을 분리하기 전에는 Unit Start-Stop Switch, Circuit Breaker와 외부 전원을 먼저 OFF하도록 규정합니다.

따라서 물기가 있거나 염분이 많이 묻은 Plug를 그대로 연결하는 것은 피해야 합니다.

주요 원인 3. 뒤쪽 Terminal이 느슨한 경우

겉에서 보이는 Pin과 Socket만 정상이어도 Receptacle 뒤쪽 Cable Terminal이 느슨하면 발열할 수 있습니다.

Loose Connection은 전기저항을 증가시키고 국부적인 과열을 발생시킬 수 있습니다.

최근 NFPA Research 자료에서도 진동이나 Thermal Cycling에 의해 Connection이 느슨해지고, 접촉저항 증가 → 국부발열 → Cable Insulation 손상이나 화재까지 이어질 수 있음을 실험적으로 다루고 있습니다.

Reefer Yard에서는 Compressor 기동과 정지를 반복하고 Container 자체에도 진동이 발생하기 때문에 전면 Receptacle뿐 아니라 후면 Terminal 체결상태까지 확인해야 합니다.

현장 경험: Plug와 Receptacle은 한쪽만 교체하면 안 되는 경우가 있다

현장에서 자주 놓치는 부분입니다.

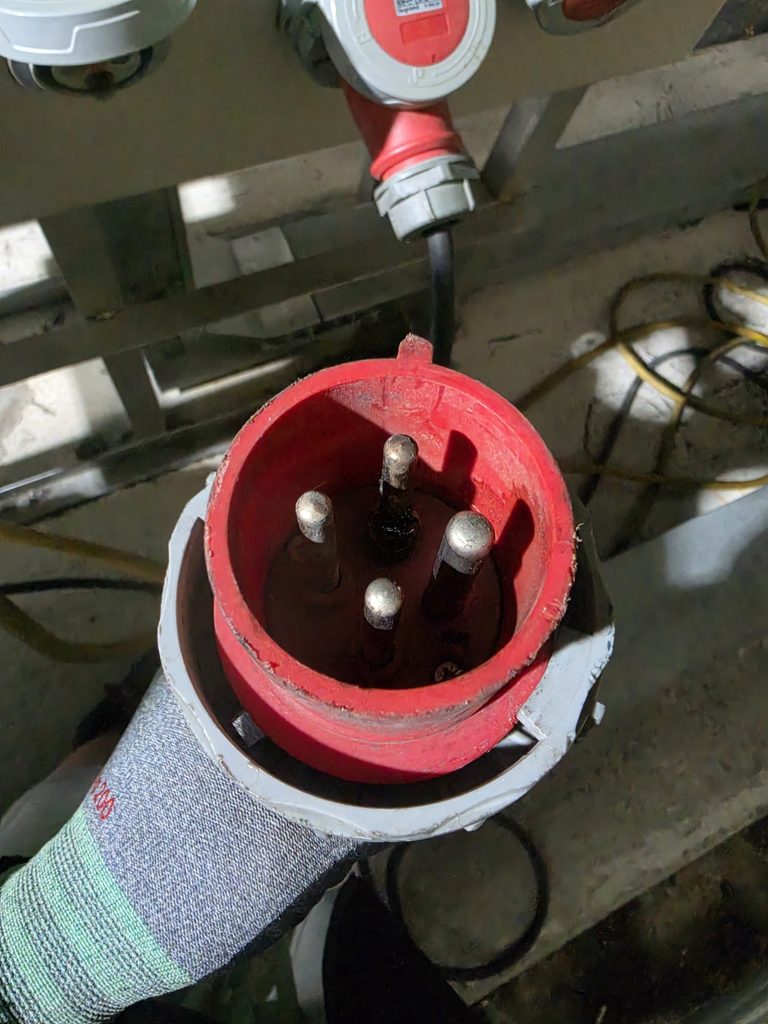

예를 들어 Receptacle 내부 Contact가 불량해 Arc가 발생했다면 Plug Pin에도 다음과 같은 손상이 생길 수 있습니다.

Pin 표면 Pitting
검게 탄 흔적
금속 표면 변형
열변색
Pin 주변 Plastic 변형

이 상태에서 Receptacle만 새것으로 교체하고 손상된 Plug를 그대로 사용하면 새 Receptacle Contact도 다시 손상될 가능성이 있습니다.

반대의 경우도 같습니다.

Plug가 심하게 열화됐다면 Plug만 보고 끝내지 말고 Receptacle 내부에도 Arc 흔적이나 접점 장력저하가 없는지 확인해야 합니다.

현장 포인트: Plug와 Receptacle은 서로 맞물려 전류를 전달하는 한 쌍의 접점입니다. 한쪽이 심하게 탔다면 반대쪽도 반드시 함께 확인하는 것이 좋습니다.

녹은 Receptacle은 감전 위험이 매우 크다

이 부분은 특히 주의해야 합니다.

Receptacle Housing이 녹을 정도로 열을 받았다면 내부 절연구조가 정상이라는 보장이 없습니다.

다음과 같은 문제가 발생할 수 있습니다.

충전부 위치 변형
절연물 탄화
Contact 노출
Ground Contact 손상
내부 Wire Insulation 손상
상간 절연거리 감소
Carbonized Path 형성
추가 Arc 발생

따라서 전원이 연결된 상태에서 녹은 부분을 손으로 만지거나 흔들어보는 행동은 절대 피해야 합니다.

또한 “Plug만 빼면 된다”고 생각하고 손상된 Receptacle에 접근하는 것도 위험할 수 있습니다. 외부 Power Source가 살아 있다면 Receptacle 내부에는 여전히 전압이 존재할 수 있습니다.

안전한 접근 순서

Reefer Unit OFF
Unit Circuit Breaker OFF
해당 Receptacle을 공급하는 외부 전원 OFF
필요한 경우 Lockout/Tagout 적용
적절한 계측기로 무전압 확인
이후 Plug·Receptacle 점검

Carrier의 Reefer Safety 자료도 정비 전 Unit OFF → Circuit Breaker OFF → Power Plug Disconnect/Lockout → Zero Voltage Check 순서를 강조합니다.

녹은 Receptacle은 상태를 확인하기 위해 다시 전원을 넣는 부품이 아니라, 먼저 안전하게 격리해야 하는 고장부품으로 보는 것이 맞습니다.

Plug와 Receptacle 접촉불량이 Phase Loss로 이어질 수 있다

Receptacle의 세 상 가운데 한 접점만 심하게 손상된다면 한 상의 전압이나 Current가 불안정해질 수 있습니다.

진행과정은 다음처럼 나타날 수 있습니다.

Receptacle 한 Pole 접촉불량

↓

해당 Phase 전압강하

↓

3상 Current 불균형

↓

Compressor 또는 Fan Motor 비정상 운전

↓

Motor 발열

↓

Phase Loss·Motor Protector Alarm

실제 Carrier에서는 Loss of Phase B 계열 AL23 등을 진단할 때 Incoming Power와 Compressor Contactor 등을 확인합니다.

관련 진단방법은 **Carrier AL23 Loss of Phase B 원인과 점검방법**에서 자세히 설명했습니다.

현장 사례: Unit 문제가 아니라 Receptacle 전원이 문제였던 경우

실제 냉동컨테이너 수리에서는 Motor 관련 Alarm이 발생해 Unit 자체 고장을 의심했지만, Motor나 내부 Wiring에서 즉시 명확한 이상이 확인되지 않는 경우가 있습니다.

이때 기존 Receptacle에서 Unit을 분리해 정상으로 확인된 다른 전원에 연결한 뒤 동일 Alarm이 재발하는지 확인하면 외부 전원문제와 Unit 내부문제를 구분하는 데 도움이 됩니다.

실제로 현장에서는 Receptacle 또는 Yard Power를 변경한 후 기존에 반복되던 Alarm이 발생하지 않는 경우도 확인됩니다.

이것이 제조사의 Motor Alarm Definition이 틀렸다는 의미는 아닙니다.

공식 Alarm은 Controller가 감지한 결과를 의미하고, 그 결과를 만든 원인이 Unit 외부의 Plug·Receptacle이나 전원계통에 있을 수도 있다는 뜻입니다.

Carrier AL22 현장사례에서도 Receptacle과 외부 전원이 중요한 추가 점검항목이 될 수 있습니다.

Plug·Receptacle 소손 시 실제 점검 순서

효율적인 점검 순서는 다음과 같습니다.

Power OFF → 손상부 육안확인 → Plug → Receptacle → 후면 Terminal → 3상 Voltage → 상별 Current → 발열 확인 → 상위 전원

1단계. 전원을 완전히 차단한다

녹거나 탄 Receptacle은 우선 안전하게 전원을 격리합니다.

외부 Power Source까지 OFF하고 무전압을 확인합니다.

2단계. Plug Pin을 확인한다

다음을 확인합니다.

Pitting
변색
Arc 흔적
Pin 휘어짐
Pin 유격
Housing 변형

3단계. Receptacle 내부를 확인한다

전원 격리 후,

Contact 변색
녹은 Housing
탄화
접점 변형
Ground Contact 손상

등을 확인합니다.

4단계. 뒤쪽 Terminal을 확인한다

Loose Connection, Cable Lug 변색 및 Insulation 열손상을 확인합니다.

5단계. 수리 후 3상 Voltage 확인

부품을 교환하고 전원을 정상 복구한 뒤 Unit Input에서 3상 상간 Voltage를 측정합니다.

정상범위는 해당 Unit과 공급전원 사양을 기준으로 판단합니다.

6단계. Compressor Current 확인

Compressor를 운전한 뒤 세 상의 Current를 각각 측정합니다.

한 상만 측정하지 말고 3상을 모두 비교해야 합니다.

7단계. 부하운전 후 발열 확인

수리 후 일정 시간 부하운전을 실시하고 새 Plug와 Receptacle에 비정상적인 발열이 다시 발생하지 않는지 확인합니다.

가능하면 Thermal Camera나 비접촉 온도계를 사용합니다.

교체 후 몇 번 확인해야 할까?

Plug나 Receptacle을 교체한 직후 정상이라고 바로 판단하지 않는 것이 좋습니다.

현장에서는 다음과 같은 방법으로 확인할 수 있습니다.

첫 Compressor 기동 시 3상 Voltage 확인
각 상 Current 측정
약 10~20분 부하운전 후 Plug·Receptacle 발열 확인
Compressor Stop / Start 재확인
가능하면 2~3회의 운전 Cycle 확인
관련 Alarm 재발 여부 확인
PTI 대상 Unit은 최종 PTI 확인

※ 10~20분 및 2~3회 Cycle은 모든 제조사의 공식 공통 규정이 아니라 간헐적인 접촉불량과 재발열을 확인하기 위한 현장 점검방법입니다.

PTI 점검에 관한 내용은 **냉동컨테이너 PTI란? 실제 점검항목과 불합격 원인**에서 확인할 수 있습니다.

녹은 Plug·Receptacle을 임시로 다시 사용해도 될까?

권장하지 않습니다.

Housing이 열로 변형됐거나 Contact에 심한 Arc 흔적이 있다면 원래의 Contact Pressure와 절연성능을 신뢰하기 어렵습니다.

OSHA는 손상된 Plug·Receptacle처럼 작업자에게 Injury 위험을 줄 수 있는 장비는 안전한 상태로 수리되고 필요한 Test가 완료되기 전까지 사용하지 않도록 규정합니다.

특히 검게 탄 부분을 갈아내거나 Pin을 임의로 구부려 다시 사용하는 방식은 근본적인 접점압력이나 열손상을 복구하지 못할 수 있습니다.

심하게 손상됐다면 정격에 맞는 Plug 또는 Receptacle로 교체하고 반대편 접점까지 함께 점검하는 것이 좋습니다.

Reefer Plug·Receptacle 점검 체크리스트

Power Source 완전 차단
무전압 확인
Plug Housing 변형 확인
Plug Pin 변색 확인
Pin Pitting·Arc 확인
Receptacle Housing 용융 확인
내부 Contact 탄화 확인
Ground Contact 확인
후면 Terminal 체결 확인
Cable Insulation 열손상 확인
Plug와 Receptacle 양쪽 모두 확인
수분·염분·부식 확인
수리 후 3상 Voltage 확인
Compressor 3상 Current 확인
10~20분 부하 후 발열 확인
2~3회 Start/Stop 확인
관련 Alarm History 확인
필요 시 PTI 실시

작업 시 주의사항

냉동컨테이너 Plug와 Receptacle은 고전압·대전류 3상 전원계통에 포함됩니다.

특히 타거나 녹은 Receptacle은 정상제품보다 위험도가 높을 수 있습니다.

다음 행동은 피해야 합니다.

전원이 살아있는 Receptacle을 손으로 만지는 행동
녹은 Housing을 흔들어보는 행동
손상된 Plug를 다시 삽입해 시험하는 행동
탄 부분을 임시로 깎아 재사용
외부전원을 차단하지 않은 상태에서 Receptacle 분해
Ground Contact가 손상된 상태로 사용

OSHA는 Plug와 Receptacle에 외관상 손상이나 내부손상 징후가 있으면 사용 전에 점검하도록 하고, 손상된 장비를 수리 전 사용하는 것을 제한합니다.

Carrier 역시 Power Plug를 분리하기 전 Unit과 Circuit Breaker, External Power를 OFF하도록 하고 Plug를 Clean and Dry 상태로 유지하도록 안내합니다.

자주 묻는 질문 FAQ

Q1. 냉동컨테이너 Receptacle이 왜 타서 녹나요?

가장 흔한 원인 중 하나는 접촉불량에 따른 접촉저항 증가와 국부발열입니다. Contact 장력저하, 부식, Loose Terminal, Pitting 등이 원인이 될 수 있으며 발열이 반복되면 Arc와 Housing 용융으로 진행될 수 있습니다.

Q2. 녹은 Receptacle을 전원만 끄고 만져봐도 되나요?

외부 공급전원까지 차단하고 무전압을 확인하기 전에는 만져서는 안 됩니다. Housing이 녹았다면 내부 충전부와 절연구조도 손상됐을 가능성이 있어 감전 위험이 매우 큽니다.

Q3. Receptacle만 교체하면 되나요?

반드시 Plug도 함께 확인해야 합니다. Receptacle에서 발생한 Arc가 Plug Pin에도 Pitting과 열손상을 만들었다면 손상된 Plug가 새 Receptacle을 다시 손상시킬 수 있습니다.

Q4. Receptacle 불량으로 Compressor Alarm도 발생할 수 있나요?

가능합니다. 한 상의 Contact가 불량하면 Phase Loss나 Current Unbalance가 발생할 수 있고 Compressor 과열이나 Motor Protection Alarm으로 이어질 수 있습니다.

Q5. Receptacle이 조금 뜨거운 것은 정상인가요?

부하에 따른 어느 정도의 온도상승은 있을 수 있지만 특정 Pin이나 한쪽 Contact만 비정상적으로 뜨거운 경우는 점검이 필요합니다. 절대온도 하나보다 다른 Pole과의 온도 차이, 변색, 냄새 및 실제 Current를 함께 확인하는 것이 좋습니다.

Q6. 교체 후 바로 사용해도 되나요?

3상 Voltage, 상별 Current와 재발열을 먼저 확인하는 것이 좋습니다. 현장에서는 10~20분 부하운전과 2~3회 Start/Stop을 통해 이상발열과 Alarm 재발 여부를 추가로 확인할 수 있습니다.

Carrier AL23 Loss of Phase B 원인과 점검방법

Receptacle 문제로 실제 Phase Current가 사라졌는지 Current Detection 문제인지 구분하는 방법을 설명합니다.

Carrier AL24 Compressor IP 알람 원인과 점검방법

전원 이상이나 Single Phasing 이후 Compressor가 과열됐을 때 확인해야 할 내용을 정리했습니다.

냉동컨테이너 Magnetic Contactor 불량 진단방법

Plug·Receptacle 입력은 정상인데 Motor 측 3상 전원이 비정상적인 경우 함께 점검할 수 있습니다.

냉동컨테이너 PTI 점검방법

Plug·전원부터 Compressor, Fan, Sensor와 냉각성능까지 출고 전 확인하는 방법입니다.

참고자료

Carrier Transicold PrimeLINE T-372 – Operation / Connecting Power
Power Plug를 Receptacle에 연결하기 전 Clean and Dry 상태를 확인하고, 분리 전 Start-Stop Switch·Circuit Breaker·External Power를 OFF하도록 규정합니다.
Carrier Transicold Reefer Safety – Lockout/Tagout
정비 전 Power Plug를 분리·Lockout하고 Zero Voltage Check를 실시하는 Reefer 전기안전 절차를 설명합니다.
Daikin LXE10E Series Service Manual – Manual PTI Inspection
PTI 전 Power Cable 및 Plug 손상, 내부 Wiring, Terminal Looseness 등을 확인하도록 안내합니다.
IEC 60309-1:2021 / IEC 60309-2:2021
산업용 Plug, Socket-outlet 및 Connector의 일반 요구사항과 Pin·Contact 구조의 국제표준입니다.
NFPA – Electrical Connections / Resistance Heating and Loose Connections
접촉압력 저하와 접촉저항 증가에 따른 Overheating, Loose Connection의 Arc 및 금속용융 위험을 설명합니다.
NFPA Research Foundation, 2024 – Early Detection of Electrical Failures due to Loose Connections
진동·Thermal Cycling으로 느슨해진 전기접속부가 접촉저항 증가와 국부발열, Arc 및 화재로 진행되는 과정을 다룬 최근 연구자료입니다.
OSHA 29 CFR 1910.334 – Use of Equipment
Plug·Receptacle 등에서 작업자에게 Injury 위험을 줄 수 있는 손상이나 결함이 발견되면 수리와 Test가 완료될 때까지 사용하지 않도록 규정합니다.

※ IEC·NFPA·OSHA 자료는 특정 Reefer 제조사의 Repair Procedure를 대체하지 않습니다. 실제 수리에서는 해당 Container Terminal, Reefer Yard의 전기안전절차 및 제조사 Service Manual을 우선해야 합니다.

작성자 소개

냉동·공조 관련 업계에서 10년 이상 근무하며 Carrier, Star Cool, Thermo King, Daikin, Mitsubishi 냉동컨테이너와 -60℃급 Super Freezer의 PTI, Alarm 진단, 전기계통 및 냉동회로 수리를 수행하고 있습니다.

공조냉동, 전기, 에너지 자격을 보유하고 있으며 Reefer Plug·Receptacle, Magnetic Contactor, Compressor, Fan Motor, Controller 및 3상 전원계통 등 실제 현장에서 발생하는 고장을 진단하고 수리한 경험을 바탕으로 글을 작성합니다.

제조사 Service Manual과 공신력 있는 기술자료, 실제 측정값을 우선하며 공식적인 안전·진단기준과 현장에서 반복적으로 확인한 사례를 구분해 설명하는 것을 원칙으로 합니다.

운영자의 경력과 콘텐츠 작성기준은 ReeferCon 운영자 소개 페이지에서 확인할 수 있습니다.

적용 범위 및 안전 안내

Reefer Container의 Plug·Receptacle 형식과 정격은 Terminal, 선박, Yard 및 장비사양에 따라 달라질 수 있습니다.

특히 녹거나 탄 Receptacle은 일반적인 점검대상보다 먼저 전원을 격리해야 하는 위험상태로 판단해야 합니다.

전원이 살아있는 Plug·Receptacle, 노출 Terminal 또는 열손상된 전기부품을 직접 만지지 말고, Power Source를 차단하고 Lockout/Tagout 및 무전압 확인 후 작업하십시오.
