냉동컨테이너 기본 원리 1 Set Point·Supply/Return·T-Floor

냉동컨테이너 기본 원리를 이해하면 제조사가 달라도 냉동컨테이너의 운전상태와 고장 원인을 훨씬 쉽게 파악할 수 있습니다.

냉동컨테이너 기본 원리를 이해하려면 Set Point, Supply·Return Temperature, T-Floor와 공기순환 구조를 먼저 알아야 합니다. Carrier, Daikin, Thermo King, Star Cool 등 제조사마다 세부 제어방식은 다르지만 냉동컨테이너가 화물의 지정 온도를 유지하는 기본 원리는 공통적입니다.

냉동컨테이너(Reefer Container)는 식품, 농산물, 의약품 등 일정한 온도 조건이 필요한 화물을 운송하기 위한 단열 컨테이너입니다.

Carrier, Daikin, Thermo King, Star Cool 등 제조사마다 컨트롤러와 냉매 제어방식에는 차이가 있지만, 냉동컨테이너의 기본 원리는 냉동사이클을 이용해 냉기를 만들고 Evaporator Fan으로 컨테이너 내부 공기를 순환시키면서 설정온도를 유지하는 구조입니다.

냉동컨테이너를 처음 접한다면 세부 고장코드부터 외우기보다 먼저 다음 네 가지를 이해하는 것이 중요합니다.

냉동컨테이너의 역할
Set Point
Supply / Return Temperature
T-Floor와 공기순환

냉동컨테이너 기본 원리 – 화물 온도 유지

냉동컨테이너 기본 원리에서 가장 먼저 이해해야 할 것은 장비의 목적입니다.

냉동컨테이너의 기본 목적은 적정 온도로 준비된 화물을 운송하는 동안 지정된 온도 범위에서 유지하는 것입니다.

예를 들어 -18℃로 운송해야 하는 냉동 수산물을 높은 온도 상태로 적입하고 Set Point만 -18℃로 설정한다고 해서 일반 급속냉동고처럼 빠르게 화물 전체를 -18℃까지 냉동시키는 용도로 생각하면 안 됩니다.

ONE의 공식 Reefer Handling Guideline에서도 냉동컨테이너는 미리 적정 온도로 냉각된 화물을 설정온도 범위에서 유지하도록 설계된 장비이며, 뜨거운 화물을 빠르게 냉각시키기 위한 장비가 아니라고 안내하고 있습니다.

화물의 Pre-cooling이 중요한 이유

화물 자체의 온도가 지나치게 높으면 냉동컨테이너가 제거해야 하는 열량이 크게 증가합니다.

이 경우:

Set Point 도달시간 증가
Compressor 장시간 운전
높은 냉동부하
화물 품질 저하 가능성
Evaporator 결빙 증가 가능성

등이 나타날 수 있습니다.

따라서 냉장·냉동화물은 가능한 한 화물의 운송 조건에 맞는 온도로 사전 냉각한 뒤 적입하는 것이 기본입니다.

여기서 주의할 점은 화물을 Pre-cooling하는 것과 빈 컨테이너를 Pre-cooling하는 것은 다르다는 것입니다.

일반 야외 환경에서 빈 냉동컨테이너 내부를 미리 차갑게 만든 뒤 Door를 열면 외부의 따뜻하고 습한 공기가 들어오면서 결로가 생길 수 있습니다.

이 수분이 Evaporator에서 얼면 Airflow가 감소해 오히려 냉각성능을 떨어뜨릴 수 있습니다. ONE에서도 Cold Tunnel처럼 냉장창고와 밀폐 연결된 환경을 제외하면 빈 컨테이너의 사전 냉각을 피하도록 안내합니다.

냉동컨테이너 기본 원리와 Set Point

Set Point는 냉동컨테이너가 유지해야 하는 목표 온도입니다.

예를 들어 Controller에:

-18.0℃
0.0℃
+2.0℃

와 같이 표시되는 설정값입니다.

화물 종류와 운송 조건에 따라 적정 Set Point는 달라지므로 작업자가 임의로 정하기보다 선사 또는 화주가 지정한 운송조건을 기준으로 설정해야 합니다.

Set Point = 컨테이너 전체 온도는 아니다

Set Point가 -18℃라고 해서 컨테이너 안의 모든 위치가 항상 정확히 -18.0℃라는 뜻은 아닙니다.

실제 내부에는:

냉동기에서 나오는 공기
화물을 지난 공기
Door 부근
컨테이너 상부
T-Floor 주변

등 위치에 따라 온도 차이가 존재할 수 있습니다.

Controller는 여러 온도센서를 이용하면서 Compressor, EEV, Fan 등 냉동기의 운전상태를 조절해 목표 범위를 유지합니다.

따라서 정비 시에는 Set Point만 확인해서는 장비의 정상·비정상 여부를 판단할 수 없습니다.

반드시 Supply와 Return Temperature를 함께 확인하는 것이 좋습니다.

3. Supply Temperature와 Return Temperature

냉동컨테이너를 점검할 때 가장 자주 보는 데이터 중 하나입니다.

Supply Air Temperature란?

Supply Temperature는 냉동기에서 냉각된 뒤 컨테이너 내부로 공급되는 공기의 온도입니다.

쉽게 표현하면:

냉동기 → 화물 쪽으로 나가는 공기

입니다.

Evaporator에서 열을 빼앗긴 차가운 공기가 Evaporator Fan을 통해 아래쪽으로 공급되고 T-Floor를 따라 컨테이너 내부로 이동합니다.

Return Air Temperature란?

Return Temperature는 반대로 컨테이너 내부를 순환한 뒤 다시 냉동기로 돌아오는 공기의 온도입니다.

즉:

화물 → 냉동기로 돌아오는 공기

입니다.

Supply와 Return을 같이 봐야 하는 이유

예를 들어:

Set Point: -18℃
Supply: -18℃
Return: -10℃

라면 냉동기에서 나오는 공기는 충분히 차갑지만 화물 또는 컨테이너 내부의 열부하가 아직 상당할 수 있습니다.

반대로:

Set Point: -18℃
Supply: -17.5℃
Return: -17℃

라면 컨테이너 내부가 Set Point 부근에서 상당히 안정된 상태일 가능성이 있습니다.

물론 실제 판단은 운전모드, 외기온도, 화물상태와 장비별 제어로직을 함께 봐야 합니다.

실제 과열도와 냉매 제어 이상 사례는 Carrier AL03 알람 원인과 점검방법에서도 확인할 수 있습니다.

냉장과 냉동 모드의 제어 기준도 다를 수 있다

제조사에 따라 세부 제어방식은 다르지만 일반적으로 냉장화물과 냉동화물은 온도 제어방식에 차이가 있습니다.

예를 들어 일부 Carrier PrimeLINE 계열에서는 Perishable Mode에서 Supply Temperature를 중심으로 제어하고 Frozen Mode에서는 Return Temperature를 중요한 제어값으로 사용합니다.

따라서 Supply가 낮다고 무조건 정상, Return이 높다고 무조건 고장이라고 판단해서는 안 됩니다.

현재 Set Point와 운전모드를 함께 확인해야 합니다.

4. T-Floor와 냉동컨테이너의 공기순환

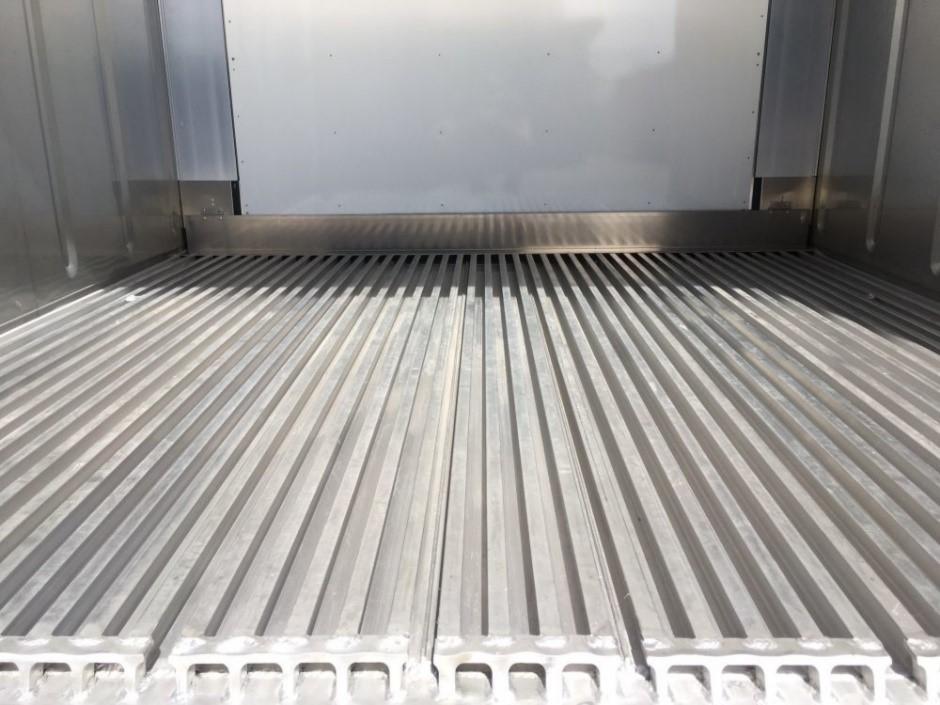

냉동컨테이너 바닥을 보면 일반 컨테이너와 달리 길게 홈이 파인 알루미늄 바닥이 설치되어 있습니다.

이 구조를 흔히 T-Floor 또는 T-Bar Floor라고 부릅니다.

냉동컨테이너에서 T-Floor는 단순한 바닥이 아니라 냉기를 운반하는 Air Channel의 역할을 합니다.

IMO의 CTU 관련 가이드에서도 해상 냉동컨테이너는 일반적으로 Bottom Air Delivery 방식을 사용하며, Evaporator에서 나온 공기가 바닥을 따라 이동한 뒤 화물 주변 또는 화물 내부를 통과하고 상부를 통해 다시 냉동기로 돌아오는 구조라고 설명합니다.

기본적인 공기 흐름

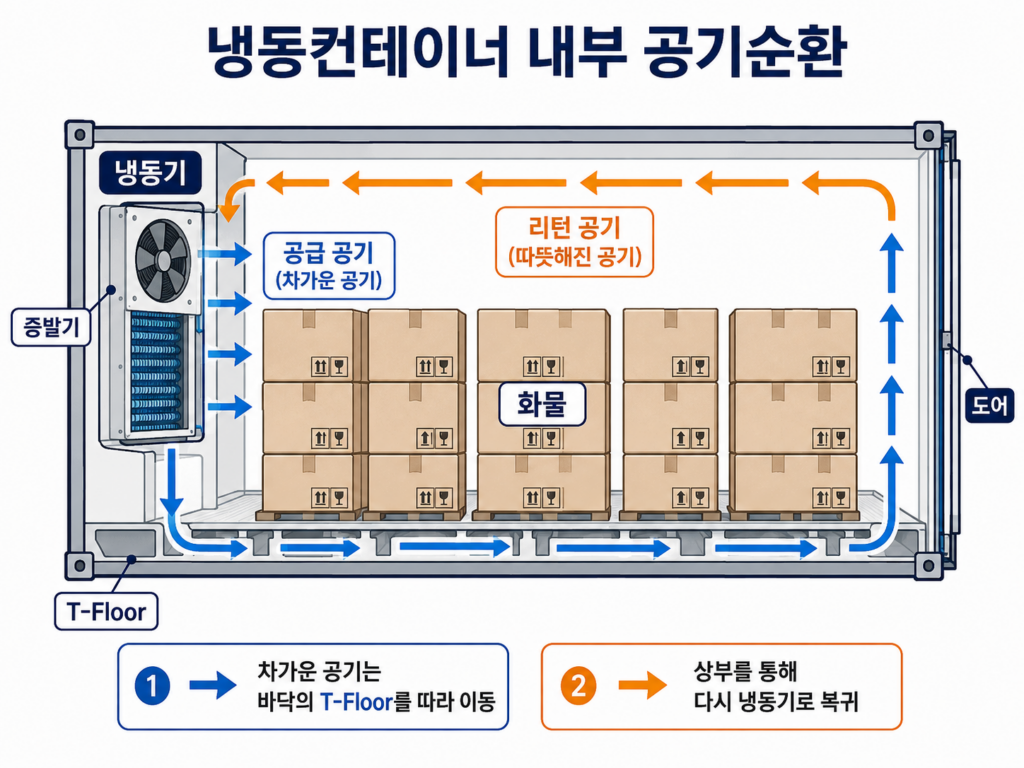

냉동컨테이너의 공기는 대략 다음 순서로 순환합니다.

Evaporator

↓

Evaporator Fan

↓

Supply Air

↓

T-Floor

↓

컨테이너 Door 방향

↓

화물 주변 또는 화물 내부

↓

컨테이너 상부

↓

Return Air

↓

다시 Evaporator

ONE의 Reefer Handling Guideline에서도 냉기가 냉동기 하단에서 T-Rail을 따라 Door 방향으로 이동하고, Door 쪽에서 상승한 뒤 화물 상부를 지나 다시 냉동기로 돌아온다고 설명합니다.

냉동기만 정상이라고 해서 냉각이 정상인 것은 아니다

이 부분이 현장에서는 매우 중요합니다.

Compressor와 냉동회로가 정상이어도 T-Floor의 공기통로가 막혀 있으면 컨테이너 내부의 냉기가 제대로 순환하지 못합니다.

예를 들어:

T-Floor 안에 비닐이 들어감
박스 조각이나 포장재가 Air Channel을 막음
화물을 잘못 적재함
컨테이너 Door 쪽 Airflow가 차단됨

등의 상황에서는 냉동기는 계속 정상적으로 운전하는데도 Return Temperature가 내려가지 않을 수 있습니다.

따라서 온도가 떨어지지 않는다고 해서 처음부터 냉매나 Compressor만 의심해서는 안 됩니다.

T-Floor 점검 시 확인할 사항

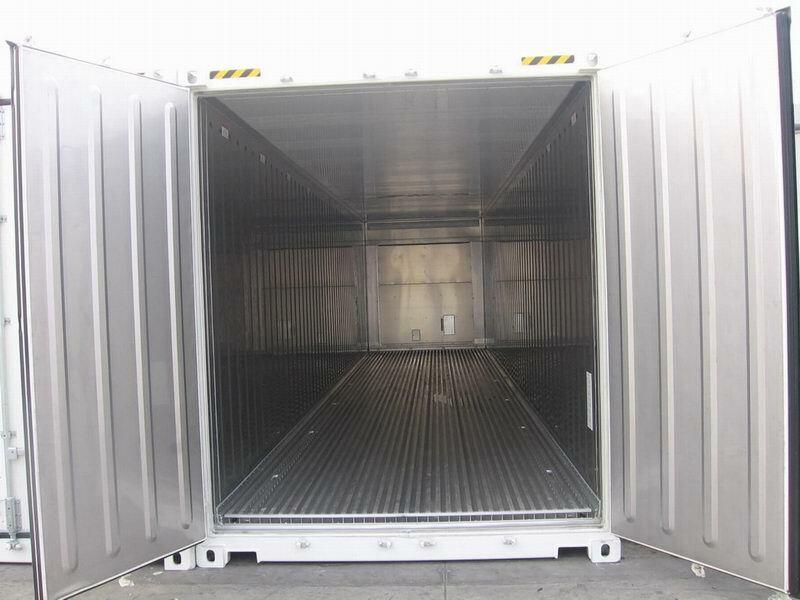

현장에서 빈 컨테이너를 점검할 때는 다음 사항을 확인하는 것이 좋습니다.

T-Floor 내부에 이물질이 없는가
바닥이 심하게 찌그러져 있지 않은가
Air Channel이 끝까지 열려 있는가
Drain 주변이 막혀 있지 않은가
Door 쪽 공기통로에 이물질이 없는가

특히 PTI 전 내부청소가 제대로 이루어졌는지 확인하는 것이 좋습니다.

IMO 자료에서도 T-Bar Floor는 공기 흐름에 대한 저항이 적다는 장점이 있지만 Forklift 등에 의해 손상될 수 있다고 설명합니다.

냉동컨테이너 점검 시 네 가지를 함께 보자

냉동컨테이너 온도가 정상적으로 떨어지지 않는다면 처음부터 냉동회로만 확인하기보다는 다음 네 가지를 먼저 함께 보는 것이 좋습니다.

1. Set Point

현재 화물에 맞는 목표온도가 정확하게 설정되어 있는지 확인합니다.

2. Supply Temperature

냉동기에서 실제로 차가운 공기가 나오고 있는지 확인합니다.

3. Return Temperature

컨테이너 내부를 순환한 공기가 어느 정도 온도로 돌아오는지 확인합니다.

4. Airflow

T-Floor와 화물 적재상태 때문에 공기순환이 막혀 있지 않은지 확인합니다.

이 네 가지를 함께 보면 단순히 Alarm Code 하나만 볼 때보다 장비 상태를 훨씬 빠르게 파악할 수 있습니다.

현장 정비에서 중요한 점

냉동컨테이너 정비에서는 냉동기 자체와 컨테이너 내부 환경을 분리해서 생각하면 안 됩니다.

예를 들어 냉동기 압력과 Compressor 전류가 정상인데 온도가 떨어지지 않는다면:

T-Floor 막힘
Evaporator Airflow 부족
화물 적재불량
Door Open 또는 Air Leakage
과도한 열부하

등 냉동기 외적인 원인도 생각해야 합니다.

반대로 Supply Temperature 자체가 충분히 내려가지 않는다면 냉동회로, Compressor, EEV, 냉매량 등 냉동기 계통을 점검해야 합니다.

따라서 기본적인 진단 방향은:

Set Point 확인 → Supply/Return 비교 → Airflow 확인 → 냉동회로 확인

순으로 접근하면 효율적입니다.

마무리

냉동컨테이너 기본 원리를 정리하면 다음 네 가지가 핵심입니다.

첫째, 냉동컨테이너는 뜨거운 화물을 급속 냉각하기 위한 장비가 아니라 적정 운송온도를 유지하는 장비입니다.

둘째, Set Point는 목표온도이며 컨테이너 내부의 모든 위치가 항상 정확히 같은 온도라는 의미는 아닙니다.

셋째, 장비 상태를 판단할 때 Supply와 Return Temperature를 같이 확인해야 합니다.

넷째, 냉동컨테이너에서는 냉동사이클만큼 T-Floor를 통한 정상적인 Airflow가 중요합니다.

이 네 가지를 이해하면 이후 Carrier, Daikin, Thermo King, Star Cool 장비의 개별 고장코드를 진단할 때도 훨씬 쉽게 접근할 수 있습니다.

다음 글에서는 Red Load Line, 냉장·냉동화물의 적재 차이, Fresh Air Vent와 Defrost를 정리하겠습니다.

다른 냉동컨테이너 기술자료는 냉동컨테이너 카테고리에서 확인할 수 있습니다.
