냉동컨테이너 운용 기본 ③ PTI·운전데이터·현장 안전·냉매관리

요약: 냉동컨테이너 운용 기본 ③에서는 PTI, 온도·압력·전류 등 운전데이터 확인, 부두 작업 안전과 냉매·환경관리를 정리합니다. Alarm Code만 확인하는 것이 아니라 실제 장비 상태와 운전데이터를 함께 비교하는 것이 정확한 진단의 기본입니다.

냉동컨테이너 운용 기본을 이해하려면 냉동사이클이나 화물 적재뿐 아니라 실제 현장에서 장비를 어떻게 점검하고 안전하게 관리하는지도 알아야 합니다.

Carrier, Daikin, Thermo King, Star Cool 등 제조사마다 Controller와 진단방법은 다르지만, 현장에서 장비를 확인할 때 필요한 기본적인 접근방식은 상당 부분 공통적입니다.

이번 글에서는 다음 네 가지를 정리합니다.

구분	주요 내용
PTI	운송 전 장비 기능 점검
운전데이터	온도·압력·전류·센서값 확인
현장 안전	고전압·회전체·부두 중장비 위험
냉매·환경관리	누설·회수·정량 충전·폐기물 관리

---

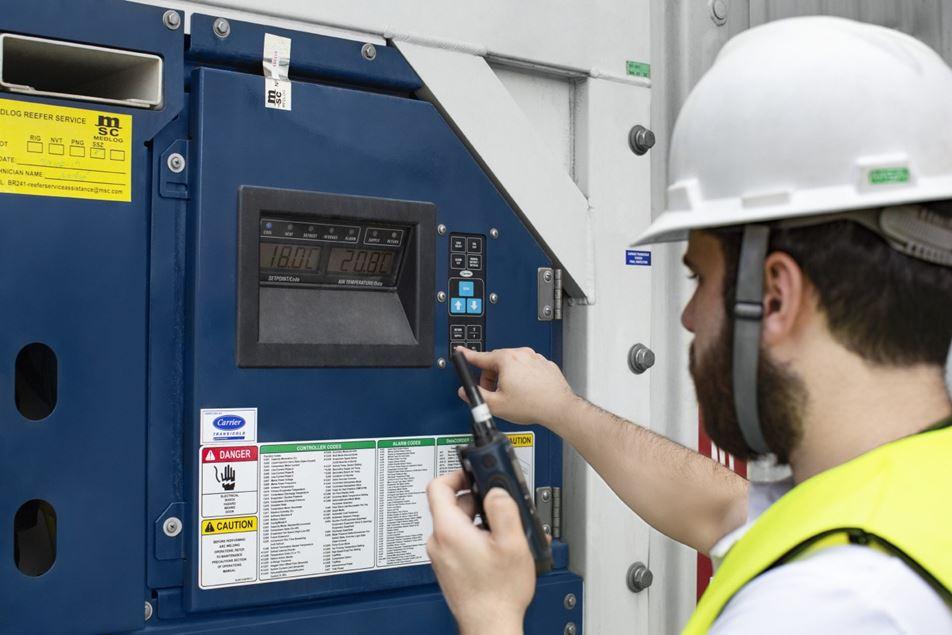

1. 냉동컨테이너 운용 기본 – PTI란?

PTI는 Pre-Trip Inspection의 약자로 냉동컨테이너가 실제 화물을 적재하고 운송되기 전에 장비의 주요 기능을 점검하는 과정입니다.

현장에서는 흔히 “PTI 돌린다”, “PTI 검사한다”라고 표현합니다.

PTI는 단순히 Compressor가 작동하고 차가운 바람이 나오는지만 확인하는 시험이 아닙니다.

장비와 제조사에 따라 차이가 있지만 일반적으로 다음과 같은 항목을 확인합니다.

• Compressor
• Evaporator Fan
• Condenser Fan
• Heater
• Temperature Sensor
• Pressure Sensor
• EEV 및 각종 Valve
• 냉동능력
• Motor Current
• Alarm
• Controller 기능

Controller는 미리 설정된 시험 순서에 따라 각 부품을 운전하고 측정값이 기준 안에 들어오는지를 판단합니다.

PTI PASS면 장비에 아무 문제가 없는 것일까?

반드시 그렇지는 않습니다.

PTI는 Controller가 감시할 수 있는 전기·냉동계통을 중심으로 진단합니다.

따라서 PTI가 PASS라도 다음과 같은 부분은 별도로 육안점검이 필요합니다.

• T-Floor 파손
• Door Gasket 손상
• Container Panel 손상
• Power Cable 손상
• Plug 상태
• 심한 부식
• Drain 막힘
• 내부 이물질
• 구조적 손상

즉 PTI + 육안점검을 함께 해야 실제 출고 가능한 장비인지 판단할 수 있습니다.

PTI FAIL은 “어디에서 실패했는지”가 중요하다

PTI가 FAIL이면 단순히 “장비 불량”이라고 판단하기보다 어느 Test에서 Fail이 발생했는지 확인해야 합니다.

예를 들어:

• Evaporator Fan Test Fail
• Heater Test Fail
• Sensor Test Fail
• EEV Test Fail
• Pressure Test Fail

은 각각 접근방법이 전혀 다릅니다.

따라서 냉동컨테이너 운용 기본에서 PTI는 단순 합격·불합격 검사가 아니라 고장 범위를 좁히는 진단 도구라고 이해하는 것이 좋습니다.

---

2. 냉동컨테이너 운용 기본 – 운전데이터를 먼저 기록하자

냉동컨테이너 고장진단에서 중요한 습관 중 하나는 부품을 만지기 전에 현재 운전데이터부터 확인하고 기록하는 것입니다.

Alarm이 발생했다고 바로 Alarm을 지우거나 전원을 껐다 켜면 고장 당시의 중요한 정보가 사라질 수 있습니다.

특히 간헐적으로 발생하는 고장은 당시의:

• 온도
• 압력
• 전류
• Valve Position
• Alarm History

등이 원인을 찾는 중요한 단서가 됩니다.

기본적으로 확인할 운전데이터

항목	확인 목적
Set Point	목표 운송온도
Supply Temperature	냉동기에서 나가는 공기온도
Return Temperature	내부 순환 후 돌아오는 공기온도
Ambient Temperature	외부 열부하
Evaporator Temperature	증발기 상태
Suction Pressure	저압측 냉동상태
Discharge Pressure	고압측 냉동상태
Compressor Current	압축기 부하
Fan Current	Fan Motor 상태
Valve Position	EEV 등 제어상태
Alarm History	반복 고장 확인
Software Version	정확한 제어로직 확인

모든 제조사에서 동일한 Code Number나 메뉴명을 사용하는 것은 아닙니다.

따라서 실제 장비에서는 해당 제조사의 Service Manual을 기준으로 확인해야 합니다.

숫자 하나만 보고 판단하면 안 된다

예를 들어 Suction Pressure가 낮다고 해서 곧바로:

“냉매 부족”

으로 판단하면 안 됩니다.

저압은 다음과 같은 상황에서도 낮아질 수 있습니다.

• 냉매 부족
• EEV가 정상적으로 열리지 않음
• Liquid Line 막힘
• Solenoid Valve 이상
• Evaporator Airflow 부족
• Sensor 또는 Pressure Transducer 오차

따라서 실제 진단에서는:

압력 + 온도 + 전류 + Valve 상태 + Airflow

를 함께 확인하는 것이 중요합니다.

Controller 표시값과 실제 측정값을 비교한다

냉동컨테이너 운용 기본에서 매우 중요한 부분입니다.

Controller에 표시되는 값이 반드시 실제 값과 정확히 일치한다고 단정해서는 안 됩니다.

예를 들어:

Controller Suction Pressure = -50 kPa

인데 실제 Manifold Gauge에서는:

+50 kPa

가 측정된다면 냉매회로보다 Pressure Transducer나 배선 문제를 먼저 의심해야 합니다.

온도 역시 마찬가지입니다.

Controller Sensor 값과 실제 Pipe Temperature를 비교하면 불필요하게 Valve나 냉매를 건드리는 것을 줄일 수 있습니다.

---

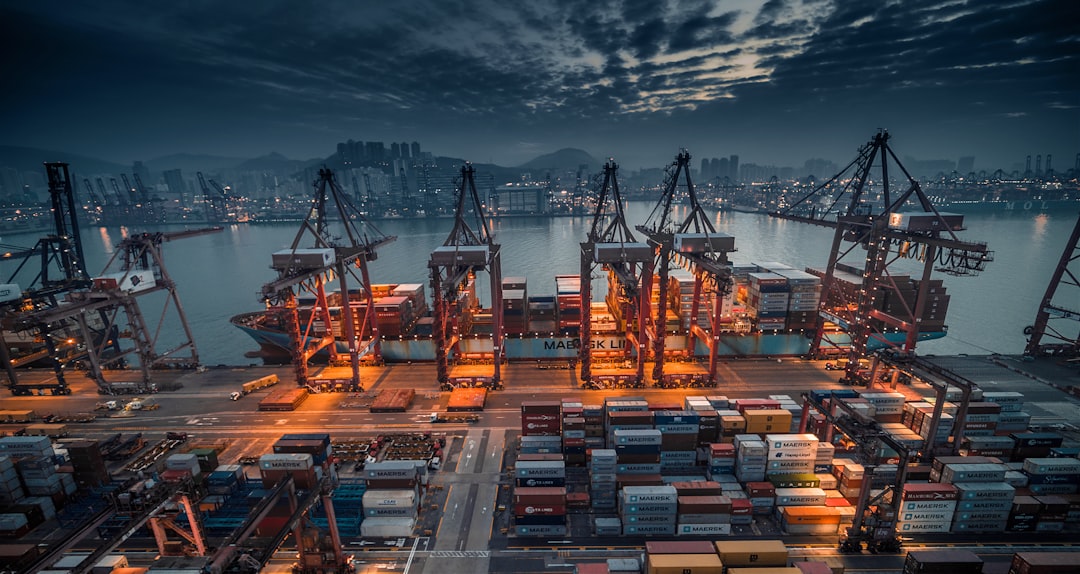

3. 냉동컨테이너 운용 기본 – 부두 작업 안전

냉동컨테이너 정비는 일반적인 실내 작업과 환경이 다릅니다.

냉동기 자체에는:

• 고전압 전기계통
• Compressor
• Evaporator Fan
• Condenser Fan
• 고압 냉매회로
• 고온 배관
• 저온 배관

등의 위험요소가 존재합니다.

여기에 부두와 Container Terminal에서는 대형 중장비가 계속 이동합니다.

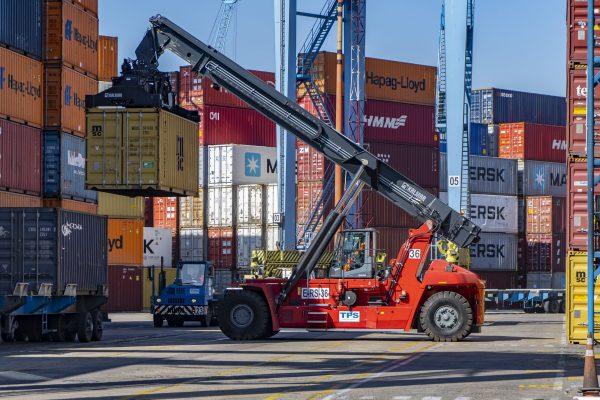

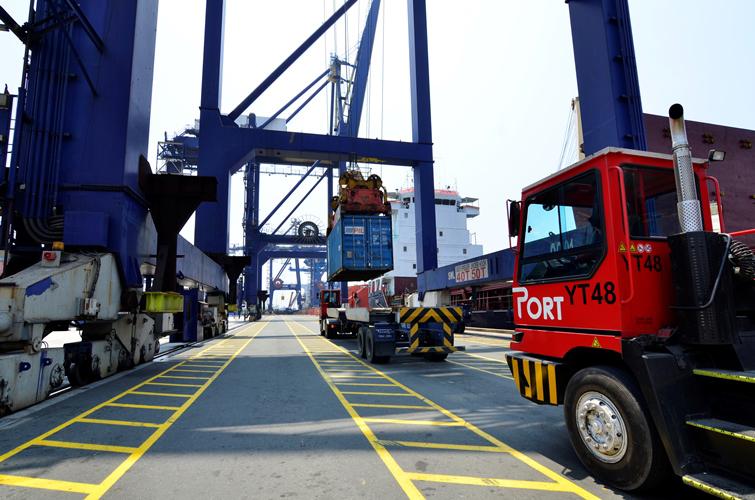

부두에서는 장비만 보고 작업하면 안 된다

냉동컨테이너 고장을 찾다 보면 자연스럽게 장비에 집중하게 됩니다.

그러나 주변에서는:

• Yard Tractor
• RTG
• Reach Stacker
• Container Handler
• Trailer
• 각종 작업차량

등이 이동할 수 있습니다.

따라서 작업 시작 전에 장비 주변 차량 이동경로와 작업환경을 먼저 확인해야 합니다.

장비 수리보다 작업자와 주변 사람의 안전이 우선입니다.

전원을 차단한 뒤 작업한다

Evaporator Fan과 Condenser Fan은 Controller 명령에 따라 자동으로 작동할 수 있습니다.

따라서 Fan Blade나 Motor 주변을 직접 점검하기 전에는 Main Power를 차단해야 합니다.

특히 다음 작업에서는 전원 차단이 중요합니다.

• Fan Motor 점검
• Controller Box 작업
• Contactor 점검
• Motor 저항 측정
• 배선 교체
• Compressor Terminal 작업

가능하면 우발적인 재통전을 방지하기 위한 Lockout/Tagout 절차도 적용하는 것이 좋습니다.

과열된 Motor는 맨손으로 만지지 않는다

Evaporator Fan Motor나 Condenser Fan Motor에서 과열 Alarm이 발생했다면 Motor Body가 매우 뜨거울 수 있습니다.

외관상 회전이 멈춰 있다고 해서 바로 손으로 잡으면 안 됩니다.

Bearing 고착이나 권선 이상으로 Motor 표면온도가 매우 높아져 있을 수 있으므로:

1. 전원을 차단하고
2. Motor 온도를 확인하고
3. 충분히 식힌 뒤
4. 보호장갑을 착용해 점검

하는 것이 안전합니다.

냉매계통도 압력이 남아 있을 수 있다

전원을 껐다고 해서 냉동회로 내부 압력이 없어지는 것은 아닙니다.

Service Port, Valve, Drier, Pressure Sensor 등을 탈거할 때는 반드시 시스템 압력을 확인하고 적절한 회수·차단 절차를 따라야 합니다.

---

4. 냉동컨테이너 운용 기본 – 냉매와 환경관리

냉매는 장비에서 계속 소모되는 일반 소모품이 아닙니다.

정상적인 밀폐 냉동회로라면 냉매량이 지속적으로 줄어들어서는 안 됩니다.

따라서 냉매 부족이 반복된다면:

왜 냉매가 줄어드는지

부터 확인해야 합니다.

냉매 부족이라고 바로 충전하지 않는다

냉매 부족처럼 보이는 증상이 나타나도 실제 원인은 다른 곳에 있을 수 있습니다.

예를 들어:

• EEV 미개방
• Drier 막힘
• Strainer 막힘
• Solenoid Valve 이상
• Evaporator Airflow 부족

에서도 Suction Pressure가 낮게 나타날 수 있습니다.

따라서 냉매 부족 여부는:

• Pressure
• Superheat
• Subcooling
• Frost Pattern
• Sight Glass
• Compressor 상태
• 냉매 누설 흔적

등을 함께 확인해서 판단해야 합니다.

냉매 누설이 확인되면

기본적인 작업 순서는 다음과 같습니다.

누설 위치 확인

↓

냉매 회수

↓

누설부 수리

↓

기밀 확인

↓

진공

↓

장비 명판 기준 정량 충전

냉매를 반복적으로 조금씩 보충하면서 운전하는 방식은 근본적인 해결방법이 아닙니다.

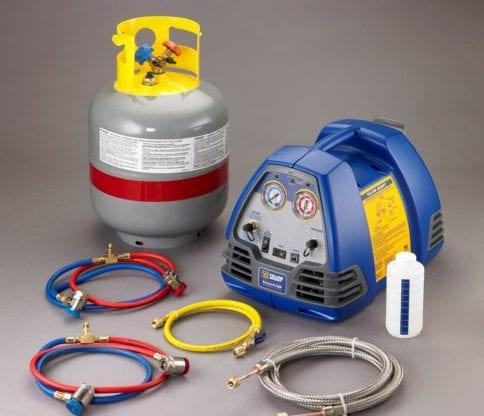

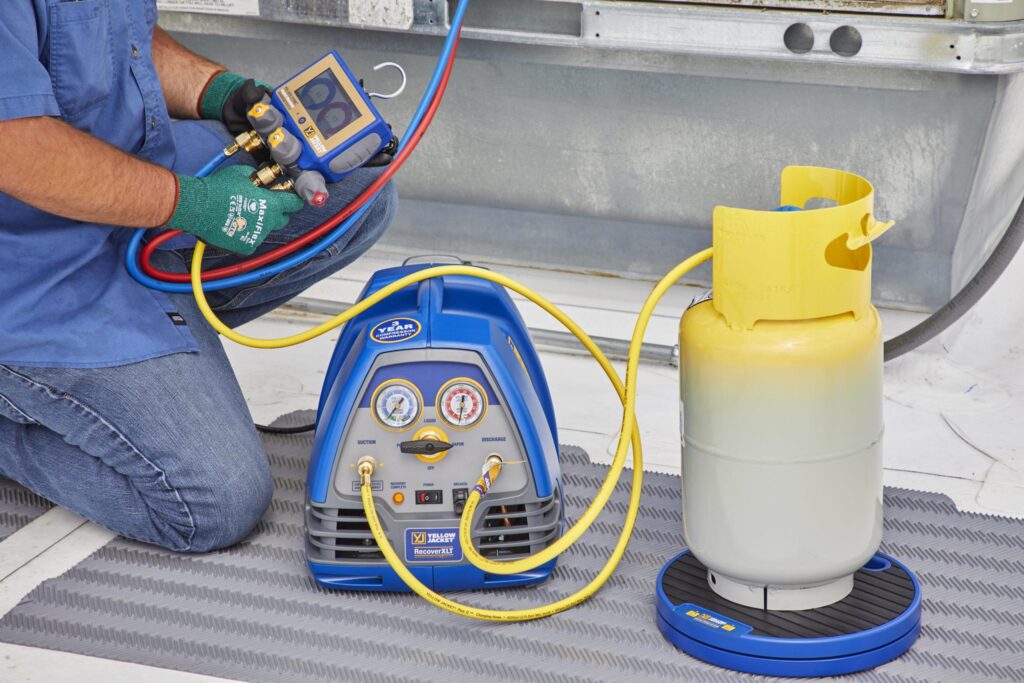

냉매를 대기로 방출하지 않는다

냉매 종류에 따라 지구온난화에 미치는 영향이 클 수 있습니다.

따라서 냉매를 임의로 대기로 방출하지 않고 Recovery Equipment와 적절한 회수용기를 사용해 관리하는 것이 중요합니다.

실제 작업에서는 사용하는 냉매 종류와 지역의 관련 법규를 확인해야 합니다.

폐부품도 작업의 일부다

냉동컨테이너 수리에서는 다음과 같은 폐기물이 발생할 수 있습니다.

• Filter Drier
• Motor
• Sensor
• Valve
• Controller
• 전선
• Compressor Oil
• 냉매 잔류물
• Cable Tie
• Bolt와 Nut
• 포장재

작업이 끝난 뒤 이런 부품이나 폐기물을 부두에 그대로 남겨두면 안 됩니다.

특히 Oil이나 냉매가 묻은 부품은 적절하게 분리하여 처리하는 것이 중요합니다.

부두 환경을 고려해야 한다

부두는 바다와 매우 가까운 작업환경입니다.

작은 양의 Oil이나 폐기물이라도 배수구나 바닥을 통해 주변 환경으로 유출될 수 있습니다.

따라서 냉동컨테이너 정비에서는:

장비 정상 복구 + 작업자 안전 + 주변 환경보호

를 모두 작업의 일부로 보는 것이 좋습니다.

---

냉동컨테이너 운용 기본 현장 체크리스트

처음 장비를 점검한다면 다음 순서로 접근하면 도움이 됩니다.

1. 장비 확인

• 제조사
• Model Number
• Software Version

2. 현재 상태 기록

• Set Point
• Supply Temperature
• Return Temperature
• Alarm
• Alarm History

3. 냉동계통 데이터 확인

• Suction Pressure
• Discharge Pressure
• Compressor Current
• Fan Current
• Valve Position

4. 실제 장비 확인

• Evaporator Fan
• Condenser Fan
• Coil 결빙
• T-Floor
• Airflow
• Door
• Fresh Air Vent

5. 수리 전 안전확인

• Main Power 차단
• 회전체 완전 정지
• 냉매 압력 확인
• 주변 중장비 이동 확인

6. 작업 완료 후

• Alarm 재발 확인
• 운전데이터 확인
• 폐부품 회수
• Oil 및 냉매 누설 확인
• 주변 작업장 정리

---

Alarm Code만 보고 부품을 교환하면 안 되는 이유

같은 Alarm Code라도 실제 원인은 여러 가지일 수 있습니다.

예를 들어 Evaporator Motor Overheat Alarm이라고 해도 원인은:

• Motor Bearing 고착
• Motor 권선 이상
• Ice 고착
• Thermistor 불량
• Cable 단선
• Connector 접촉불량
• Controller 입력회로 이상

등으로 나뉠 수 있습니다.

따라서 냉동컨테이너 운용 기본에서는:

Alarm 확인 → 실제 상태 확인 → 측정 → 비교 → 부품 확정

순으로 접근하는 것이 중요합니다.

부품 교환은 원인이 충분히 좁혀진 뒤 진행하는 것이 좋습니다.

---

냉동컨테이너 운용 기본 ③ 핵심 정리

냉동컨테이너 운용 기본에서 현장 점검과 관련해 기억해야 할 핵심은 네 가지입니다.

첫째, PTI는 단순 작동시험이 아니라 장비의 주요 기능을 확인하고 고장 범위를 좁히는 진단과정입니다.

둘째, 장비를 만지기 전에 Set Point, Supply/Return Temperature, Pressure, Current, Valve Position과 Alarm History를 먼저 기록하는 것이 좋습니다.

셋째, 부두에서는 냉동기 자체의 위험뿐 아니라 주변 중장비와 차량 이동까지 고려해 작업 안전을 최우선으로 해야 합니다.

넷째, 냉매 누설과 폐부품 처리는 단순히 장비 수리와 별개의 일이 아니라 냉동컨테이너 정비 과정에 포함되는 환경관리라고 보는 것이 좋습니다.

결국 냉동컨테이너 운용 기본은:

정확한 진단 + 안전한 작업 + 환경을 고려한 정비

세 가지가 함께 이루어져야 합니다.

---
